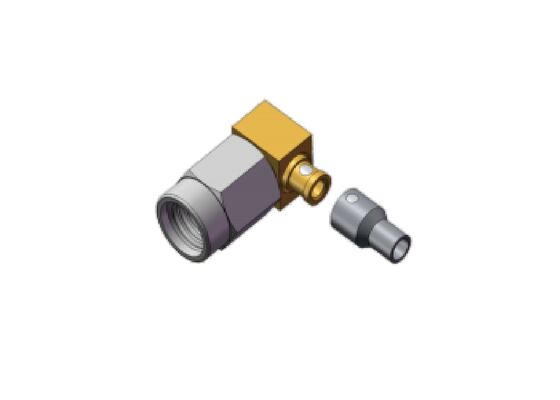

50Ω d'impédance 3 GHz à angle droit Mini SMA mâle SSMA connecteur RF avec câble flexible multi-noyau
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur RF SSMA | Modèle: | SSMA-JW2A-1 |
|---|---|---|---|
| Gamme de fréquences: | 0,3 MHz-3 GHz | Impédance: | 50Ω |
| DWV: | 750V | Résistance d'isolation: | ≥5000MΩ |
| Conducteur central: | Alliage de cuivre, plaqué or | Conducteur externe: | Acier inoxydable, passivation |
| Cable d'accouplement: | Câble flexible SFF-50-1, SFF-50-1.5-1 | Isolateurs: | PTFE |
| Échantillons: | En stock | Style de connecteur: | Angle droit |
| Conducteur externe: | Acier inoxydable, passivation | ||
| Mettre en évidence: | Connecteur SSMA RF à impédance 50 Ω,connecteur SMA mâle 3 GHz à angle droit,connecteur RF pour câble flexible multibrins |
||
Connecteur RF SSMA mâle RA Mini SMA 50 Ω 3GHz 7 conducteurs flexibles multicœurs
Performance haute fréquence jusqu'à 18 GHz
Le connecteur RF SSMA est une version miniaturisée du connecteur RF SMA, conçue pour être 30 % plus petite tout en conservant d'excellentes caractéristiques de performance. Dotés d'une interface filetée (10-36UNF-2) et d'une impédance caractéristique de 50Ω, ces connecteurs supportent des fréquences allant jusqu'à 30 GHz.
Caractéristique principale :
- Conception compacte - 30 % plus petite que les connecteurs RF SMA standard
- Large bande de fréquence de fonctionnement jusqu'à 30 GHz
- Haute fiabilité pour les applications exigeantes
- Disponible en plusieurs configurations : options de montage droit, à angle droit, en panneau, et à bride
- Manchon/barillet de vissage en acier inoxydable pour la durabilité
Interface des connecteurs RF SSMA
Dimensions du connecteur RF SSMA mâle RA Mini SMA :
Modèle : SSMA-JW2A-1 (Câble d'accouplement SFF-50-1, OD du câble 1,8 mm)
Modèle : SSMA-JW2A-2 (Câble d'accouplement SFF-50-1, OD du câble 1,8 mm)
Modèle : SSMA-JW3A-1 (Câble d'accouplement SFF-50-1,5-1, OD du câble 2,55 mm)
Modèle : SSMA-JW3A (Câble d'accouplement SFF-50-1,5-1, OD du câble 2,55 mm)
Applications
Xi'an Elite Electronics est spécialisée dans les solutions d'interconnexion systématique pour les industries exigeantes, notamment :
- Systèmes aérospatiaux et d'aviation
- Équipements de navigation et de radar
- Systèmes de communication
- Instruments de mesure
- Applications électroniques
Emballage et expédition
Chaque connecteur RF SSMA est soigneusement emballé pour assurer sa protection pendant le transport :
Nous utilisons des services de messagerie fiables pour une livraison rapide, fournissant aux clients des informations de suivi lors de l'expédition.
