Câble d'accouplement de connecteur Coaxial SSMA RF femelle Mini SMA Jack 18 GHz 50 Ω MF108A, CXN3506
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur de câble femelle SSMA | Modèle: | SSMA-K506 |
|---|---|---|---|
| Gamme de fréquences: | 0,3 MHz-18 GHz | Impédance: | 50Ω |
| DWV: | 750V | Résistance d'isolation: | ≥5000MΩ |
| Conducteur central: | Alliage de cuivre, plaqué or | Conducteur externe: | Alliage de cuivre, plaqué or |
| Style de connecteur: | Droit | Cable d'accouplement: | CNX3506, MF108A |
| Isolateurs: | PTFE | Échantillons: | en stock |
| Mettre en évidence: | Connecteur coaxial RF SSMA 18 GHz,mini SMA jack femelle 50Ω,connecteur RF SSMA pour câble |
||

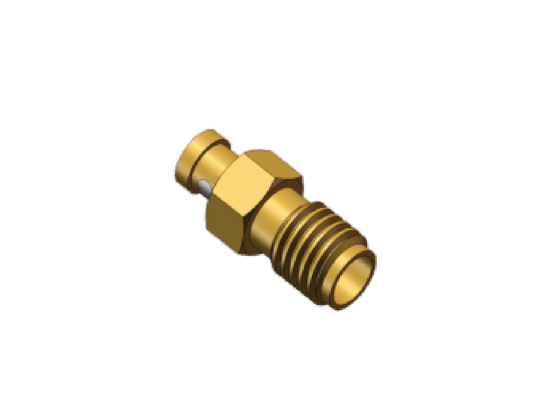

Connecteur coaxial RF SSMA femelle 50Ω 18GHz pour câble CXN3506, MF108A (OD câble 2,3 mm)
Performances haute fréquence jusqu'à 18 GHz
Le connecteur coaxial RF de la série SSMA est une version miniaturisée du connecteur SMA, conçue pour être 30 % plus petite tout en conservant d'excellentes caractéristiques de performance. Dotés d'une interface filetée (10-36UNF-2) et d'une impédance caractéristique de 50Ω, ces connecteurs supportent des fréquences allant jusqu'à 30 GHz.
Caractéristique clé :
- Conception compacte - 30 % plus petite que les connecteurs SMA standard
- Fonctionnement sur une large bande de fréquences jusqu'à 30 GHz
- Haute fiabilité pour les applications exigeantes
- Disponible en plusieurs configurations : droites, à angle droit, en panneau, et à bride
- Manchon/corps de vis en acier inoxydable pour la durabilité
Interface des connecteurs coaxiaux RF SSMA
Dimensions du connecteur de câble coaxial RF mini SMA Jack :
N° de modèle : SSMA-K506 (câble de couplage CXN3506, MF108A, OD câble 2,3 mm)
N° de modèle : SSMA-K506L (câble de couplage CXN3506, MF108A, OD câble 2,3 mm)
Applications
Xi'an Elite Electronics est spécialisée dans les solutions d'interconnexion systématiques pour les industries exigeantes, notamment :
- Systèmes aérospatiaux et d'aviation
- Équipements de navigation et radar
- Systèmes de communication
- Instruments de mesure
- Applications électroniques
Emballage et expédition
Chaque connecteur coaxial RF SSMA est soigneusement emballé pour assurer sa protection pendant le transport :
Nous utilisons des services de messagerie fiables pour une livraison rapide, fournissant aux clients des informations de suivi lors de l'expédition.
