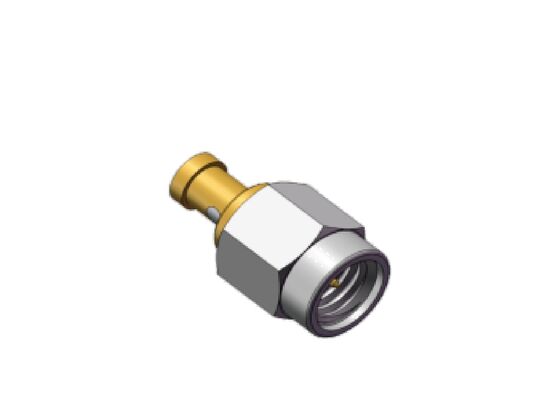

Connecteur coaxial droit Mini SMA mâle SSMA RF, 50 Ω 3GHz, accouplement de 7 conducteurs multicœurs, câble Flexible
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur de câble mâle SSMA | Modèle: | SSMA-J2G |
|---|---|---|---|
| Gamme de fréquences: | 0,3 MHz-3 GHz | Impédance: | 50Ω |
| DWV: | 750V | Résistance d'isolation: | ≥5000MΩ |
| Conducteur central: | Alliage de cuivre, plaqué or | Conducteur externe: | Acier inoxydable, passivation |
| Cable d'accouplement: | Câble flexible SFF-50-1 | Isolateurs: | PTFE |
| Échantillons: | en stock | ||
| Mettre en évidence: | Connecteur RF mâle 50 Ω SMA,connecteur de câble coaxial SSMA 3 GHz,câble SMA flexible à plusieurs cœurs |
||
Connecteur RF Mini SMA Mâle SSMA 50 Ω 3GHz pour câble flexible à 7 conducteurs
Performance haute fréquence jusqu'à 18 GHz
Le connecteur RF SSMA est une version miniaturisée du connecteur RF SMA, conçue pour être 30 % plus petite tout en conservant d'excellentes caractéristiques de performance. Dotés d'une interface filetée (10-36UNF-2) et d'une impédance caractéristique de 50Ω, ces connecteurs supportent des fréquences jusqu'à 30 GHz.
Caractéristique clé :
- Conception compacte - 30 % plus petite que les connecteurs RF SMA standard
- Fonctionnement sur une large bande de fréquences jusqu'à 30 GHz
- Haute fiabilité pour les applications exigeantes
- Disponible en plusieurs configurations : droites, à angle droit, en panneau, et à bride
- Manchon/barillet de vis en acier inoxydable pour la durabilité
Interface des connecteurs RF SSMA
Dimensions du connecteur RF Mini SMA :
N° de modèle : SSMA-J2G ( Câble d'accouplement SFF-50-1, OD du câble 1,8 mm)
N° de modèle : SSMA-J2L ( Câble d'accouplement SFF-50-1, OD du câble 1,8 mm )
N° de modèle : SSMA-J3A ( Câble d'accouplement SFF-50-1,5-1, OD du câble 2,55 mm )
N° de modèle : SSMA-J3A-1 ( Câble d'accouplement SFF-50-1,5-1, OD du câble 2,55 mm )
Applications
Xi'an Elite Electronics est spécialisée dans les solutions d'interconnexion systématiques pour les industries exigeantes, notamment :
- Systèmes aérospatiaux et aéronautiques
- Équipements de navigation et de radar
- Systèmes de communication
- Instruments de mesure
- Applications électroniques
Emballage et expédition
Chaque connecteur RF SSMA est soigneusement emballé pour assurer sa protection pendant le transport :
Nous utilisons des services de messagerie fiables pour une livraison rapide, fournissant aux clients des informations de suivi lors de l'expédition.
