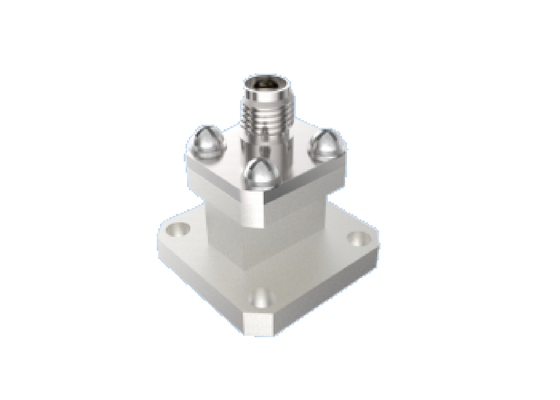

Adaptateur de guide d'ondes BJ220/WR 42 vers Type K 2.92mm, connecteurs RF aérospatiaux à lancement final 18GHz ~ 26.5GHz, utilisant la bande K
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Adaptateur WR42 vers coaxial de type K | modèle: | Le code de l'organisme de surveillance est le code de l'organisme de surveillance. |
|---|---|---|---|
| Gamme de fréquences: | 18 GHz ~ 26,5 GHz | Conducteur central: | Alliage de cuivre, plaqué or |
| Conducteur externe: | Alliage d'aluminium, oxydation conductrice de couleur naturelle | Structure: | Fin du lancement |
| Port coaxial: | 2Connecteur RF de 92 mm | Port de guide d'ondes: | BJ220 / WR42 |
| Méthode de montage: | Montage sur bride à 4 trous | VSWR: | <1,25 |
| Perte d'insertion: | <0,25 dB | ||
| Mettre en évidence: | 2Adaptateur de guidage d'onde RF de 92 mm,connecteur RF aérospatial de bande K,connecteur de lancement de bout de 18 GHz à 26 |
||
Description du produit:
Guide d'onde au type K (2.92mm connecteur RF) mmWave
Elite Electronics produit un adaptateur coaxiale à guide d'onde de qualité aérospatiale, disponible en deux types structurels: type de lancement final et type d'angle droit.Les ports à guides d'ondes rectangulaires comprennent: BJ70 (WR137), BJ84 (WR112), BJ100 (WR90), BJ120 (WR75), BJ140 (WR62), BJ180 (WR51), BJ220 (WR42), BJ260 (WR34), BJ320 (WR28), BJ400 (WR22), BJ500 (WR19), BJ620 (WR15), BJ740 (WR12), BJ900 (WR10),BJ 1200 ((WR8) La couverture d'interface coaxial SMAChaque port de guidage d'onde prend en charge la bande passante complète du guide d'onde.Avec des dimensions de contour compactes, d'excellentes performances électriques avec une bonne consistance et un poids léger (≤ 20 g), ces produits sont largement utilisés dans divers types de vaisseaux spatiaux.
2Connecteur RF de 92 mmConnu également sous le nom de connecteur de type K, le connecteur de type K est un connecteur à ondes millimétriques largement utilisé avec une fréquence de fonctionnement maximale allant jusqu'à 40 GHz. 2.Les connecteurs RF 92 mm. Nous avons des connecteurs de câble., connecteurs à monture de bride, connecteurs de cloisons. doté d'une interface diélectrique à air, il est entièrement interchangeable et compatible avec les connecteurs de la série SMA et de 3,5 mm,offrant des avantages clés, y compris la taille compacte, conception légère, fréquence de fonctionnement élevée et connectivité stable et fiable.
Dimension de contourde guidage d'onde WR42 à2Connecteur RF de 92 mm:
Numéro de modèle:Le code de l'organisme de surveillance est le code de l'organisme de surveillance.
Plus de connecteurs RF de 2,92 mm,S'il vous plaît n'hésitez pas à nous contacter pour le catalogue de produits. |Des solutions sur mesure
Applications:
Xi'an Elite Electronics est une Principaux fabricants de solutions d'interconnexion systématiqueprincipalement destinés à l'aérospatiale, à l'aviation, à la navigation, au radar, aux communications, à la mesure,électroniqueles champs. Nos produits de haute qualité utilisent les meilleurs matériaux et des procédés stricts pour assurer leur durabilité et leur fiabilité dans des environnements difficiles.
Emballage et expédition
Emballage:
Leguide d'onde WR 42 à coaxiale de type K RF de 2,92 mmconnecteursest soigneusement emballé dans un carton pour assurer sa protection pendant le transport.
Pour la navigation:
Nous expédions le leguide d'onde WR42 à coaxiale de type K RF de 2,92 mmconnecteursEn utilisant un service de messagerie fiable pour assurer une livraison sûre et rapide à nos clients.
Comparaison des ports de guidage d'ondes
|
Je suis désolée. (Chinois standard) |
WR | Fréquence (GHz) | Largeur interne | Hauteur intérieure | Bandes de fréquences communes |
| BJ70 | R137 | 5.38 à 8 mm.17 | 34.85 | 15.8 | Bande C/X |
| BJ84 | R112 | 6.57 ¢9.99 | 28.5 | 12.62 | Bandes X |
| BJ100 | Pour les véhicules à moteur | 8.20 ¢12.50 | 22.86 | 10.16 | Bandes X |
| BJ120 | Le WR75 | 9.84 ¢ 15.00 | 19.05 | 9.525 | À basse fréquence. |
| BJ140 | Le WR62 | 11.90 à 18.00 | 15.8 | 7.9 | La bande Ku |
| BJ180 | Le numéro de série WR51 | 15.80 ¢ 24.00 | 12.95 | 6.48 | Ku haute/K basse fréquence. |
| BJ220 | Résistance à la combustion | 18.00 ¢ 26.50 | 10.67 | 5.33 | Bande K |
| BJ260 | Résistance à l'usure | 21.70 à 33.00 | 8.636 | 4.318 | À basse fréquence. |
| BJ320 | Le WR28 | 26.50 à 40.00 | 7.112 | 3.556 | Je vous en prie. |
| BJ400 | R22 | 33.00$50. Je vous en prie.00 | 5.69 | 2.845 | Ka Haute fréquence. |
| BJ500 | Le WR19 | 39.20 ¢ 59.60 | 4.775 | 2.388 | Bandes UV |
| BJ620 | Le WR15 | 50.00$75. Je suis désolé.00 | 3.759 | 1.88 | Groupe V |
| BJ740 | Le WR12 | 60.50 à 91.90 | 3.099 | 1.549 | La bande E |
| BJ900 | Pour les véhicules à moteur | 75.00 ¢ 110. Je suis désolé.0 | 2.54 | 1.27 | Groupe W |
| BJ1200 | Le modèle WR08 | 92.20 à 140.0 | 2.032 | 1.016 | Bande F |
