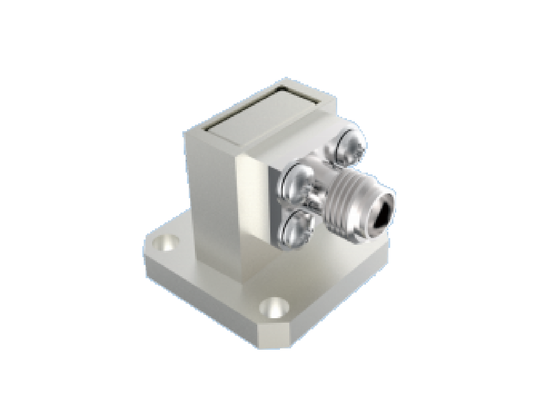

Adaptateur de guide d'ondes BJ320/WR 28 vers Type K 2.92mm, connecteurs RF aérospatiaux à Angle droit 26.4GHz ~ 38GHz, utilisant la bande Ka
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur RF WR42 vers coaxial 2,92 mm | modèle: | BTZH-P1J-3 |
|---|---|---|---|
| Gamme de fréquences: | 26,4 GHz ~ 38 GHz | Conducteur central: | Alliage de cuivre, plaqué or |
| Conducteur externe: | Alliage d'aluminium, oxydation conductrice de couleur naturelle | Structure: | Angle droit |
| Port coaxial: | Type K de 2,92 mm | Port de guide d'ondes: | BJ320/WR28 |
| Méthode de montage: | Montage sur bride à 4 trous | VSWR: | ≤1,25 |
| Perte d'insertion: | ≤ 0,25 dB | Poids: | ≤16g |
| Mettre en évidence: | 2Adaptateur de guidage d'onde RF de 92 mm,connecteur RF aérospatial à bande Ka,adaptateur à angle droit 26 |
||
Description du produit :
Onde guide vers K-Type (connecteur RF 2,92 mm) mmWave
Elite Electronics produit des adaptateurs d'onde guide vers coaxial de qualité aérospatiale, disponibles en deux types structurels : à lancement terminal et à angle droit. Les plages de fréquences vont de 5,3 GHz à 145 GHz. Les ports d'onde guide rectangulaires comprennent : BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42),BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8). L'interface coaxiale couvre les séries SMA, 2,92 mm, 2,4 mm et 1,85 mm, 1,0 mm, 0,8 mm. Chaque port d'onde guide prend en charge la bande passante complète de l'onde guide. Dotés d'une structure fiable, dimensions extérieures compactes, d'excellentes performances électriques avec une bonne cohérence, et d'un poids léger (≤20 g), ces produits sont largement utilisés dans divers types d'engins spatiaux.
Connecteur RF 2,92 mm également connu sous le nom de connecteur de type K, le connecteur de type K est un connecteur d'onde millimétrique largement utilisé avec une fréquence de fonctionnement maximale allant jusqu'à 40 GHz. Les connecteurs 2,92 mm que nous proposons comprennent des connecteurs de câble, des connecteurs à montage sur bride, des connecteurs de panneau. Doté d'une interface diélectrique à air, il est entièrement interchangeable et compatible avec les séries SMA et les connecteurs 3,5 mm, offrant des avantages clés tels qu'une taille compacte, une conception légère, une fréquence de fonctionnement élevée et une connectivité stable et fiable.
Dimensions extérieures des connecteurs d'onde guide WR28 vers connecteurs RF 2,92 mm :
Numéro de modèle : BTZH-P1J-3
Plus de connecteurs d'onde guide, n'hésitez pas à nous contacter pour obtenir le catalogue de produits. | Solutions personnalisées disponibles
Applications :
Xi'an Elite Electronics est un Fabricant leader de solutions d'interconnexion systématique servant principalement les domaines de l'aérospatiale, de l'aviation, de la navigation, du radar, des communications, de la mesure, de l'électronique. Nos produits de haute qualité utilisent les meilleurs matériaux et des processus stricts pour garantir la durabilité et la fiabilité dans des environnements difficiles.
Emballage et expédition
Emballage :
Les connecteurs d'onde guide WR 28 vers coaxial 2,92 mm RF Comparaison des ports d'onde guideExpédition :
Nous expédions les
connecteurs d'onde guide WR28 vers coaxial de type K 2,92 mm RF en utilisant un service de messagerie fiable pour garantir une livraison sûre et rapide à nos clients. Les clients recevront un numéro de suivi après l'expédition.Comparaison des ports d'onde guideBJ
(Norme chinoise)
|
WR Fréquence (GHz) |
Largeur intérieure | Hauteur intérieure | Bande de fréquence commune | BJ70 | WR137 |
| 5,38~8,17 | 34,85 | 15,8 | Bande C/X | Bande Ku | WR112 |
| 6,57~9,99 | 28,5 | 12,62 | Bande X | BJ100 | WR75 |
| 8,20~12,50 | 22,86 | 10,16 | Bande X | BJ120 | WR75 |
| 9,84~15,00 | 19,05 | 9,525 | Ku basse fréquence | BJ140 | WR62 |
| 11,90~18,00 | 15,8 | 7,9 | Bande Ku | BJ180 | WR51 |
| 15,80~24,00 | 12,95 | 6,48 | Ku haute/K basse fréquence | BJ220 | WR42 |
| 18,00~26,50 | 10,67 | 5,33 | Bande K | BJ260 | WR34 |
| 21,70~33,00 | 8,636 | 4,318 | Ka basse fréquence | BJ320 | WR28 |
| 26,50~40,00 | 7,112 | 3,556 | Ka | BJ400 | WR22 |
| 33,00~50,00 | 5,69 | 2,845 | Ka haute fréquence / U | BJ500 | WR19 |
| 39,20~59,60 | 4,775 | 2,388 | Bande U/V | BJ620 | WR15 |
| 50,00~75,00 | 3,759 | 1,88 | Bande V | BJ740 | WR12 |
| 60,50~91,90 | 3,099 | 1,549 | Bande E | BJ900 | WR10 |
| 75,00~110,0 | 2,54 | 1,27 | Bande W | BJ1200 | WR08 |
| 92,20~140,0 | 2,032 | 1,016 | Bande F |
