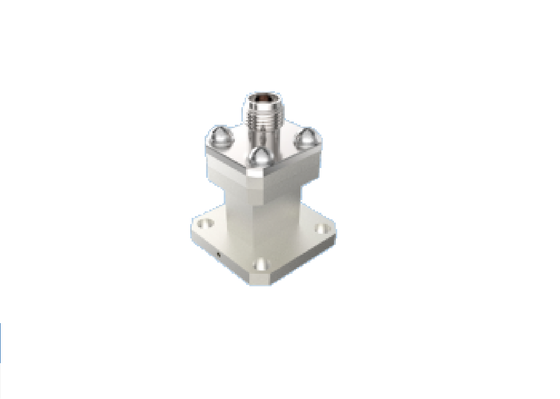

Guide d'onde de lancement d'extrémité WR28 BJ320 vers adaptateur coaxial de type K de 2,92 mm, connecteur de transition coaxial de guide d'onde RF de qualité aérospatiale en bande Ka de 26,4 GHz à 38 GHz
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur RF WR28 vers coaxial 2,92 mm | modèle: | BTZH-H1J-3 |
|---|---|---|---|
| Gamme de fréquences: | 26,4 GHz ~ 38 GHz | Conducteur central: | Alliage de cuivre, plaqué or |
| Conducteur externe: | Alliage d'aluminium, oxydation conductrice de couleur naturelle | Structure: | Fin du lancement |
| Port coaxial: | Type K de 2,92 mm | Port de guide d'ondes: | BJ320/WR28 |
| Méthode de montage: | Montage sur bride à 4 trous | VSWR: | ≤1,25 |
| Perte d'insertion: | ≤ 0,25 dB | Poids: | ≤16g |
| Mettre en évidence: | 2Adaptateur à ondes RF de 92 mm,connecteur de transition coaxial à bande Ka,Adaptateur coaxiale à guidage d'onde de qualité aérospatiale |
||
Description du produit:
Guide d'onde au type K (2.92mm connecteur RF) mmWave
Elite Electronics produit un adaptateur coaxiale à guide d'onde de qualité aérospatiale, disponible en deux types structurels: type de lancement final et type d'angle droit.Les ports à guides d'ondes rectangulaires comprennent: BJ70 (WR137), BJ84 (WR112), BJ100 (WR90), BJ120 (WR75), BJ140 (WR62), BJ180 (WR51), BJ220 (WR42), BJ260 (WR34), BJ320 (WR28), BJ400 (WR22), BJ500 (WR19), BJ620 (WR15), BJ740 (WR12), BJ900 (WR10),BJ 1200 ((WR8) La couverture d'interface coaxial SMAChaque port de guidage d'onde prend en charge la bande passante complète du guide d'onde.Avec des dimensions de contour compactes, d'excellentes performances électriques avec une bonne consistance et un poids léger (≤ 20 g), ces produits sont largement utilisés dans divers types de vaisseaux spatiaux.
2Connecteur RF de 92 mmégalement connu sous le nom de connecteur de type K, le connecteur de type K est un connecteur à ondes millimétriques largement utilisé avec une fréquence de fonctionnement maximale allant jusqu'à 40 GHz.connecteurs à monture de brideIl est entièrement interchangeable et compatible avec les connecteurs de la série SMA et de 3,5 mm, offrant des avantages clés, notamment une taille compacte, une résistance à l'usure élevée et une résistance à l'usure élevée.conception légère, une fréquence de fonctionnement élevée et une connectivité stable et fiable.
Dimension de contourde guidage d'onde WR28 à2Connecteur RF de 92 mm:
Numéro de modèle:Le code de conduite est le code de conduite de l'appareil.
Plus de connecteurs à ondes,S'il vous plaît n'hésitez pas à nous contacter pour le catalogue de produits. |Des solutions sur mesure
Applications:
Xi'an Elite Electronics est une Principaux fabricants de solutions d'interconnexion systématiqueprincipalement destinés à l'aérospatiale, à l'aviation, à la navigation, au radar, aux communications, à la mesure,électroniqueles champs. Nos produits de haute qualité utilisent les meilleurs matériaux et des procédés stricts pour assurer leur durabilité et leur fiabilité dans des environnements difficiles.
Emballage et expédition
Emballage:
Leà conducteur d'onde WR 28 à coaxiale de type K RF de 2,92 mmconnecteursest soigneusement emballé dans un carton pour assurer sa protection pendant le transport.
Pour la navigation:
Nous expédions le leà conducteur d'onde WR28 à coaxiale de type K RF de 2,92 mmconnecteursEn utilisant un service de messagerie fiable pour assurer une livraison sûre et rapide à nos clients.
Comparaison des ports de guidage d'ondes
|
Je suis désolée. (Chinois standard) |
WR | Fréquence (GHz) | Largeur interne | Hauteur intérieure | Bandes de fréquences communes |
| BJ70 | R137 | 5.38 à 8 mm.17 | 34.85 | 15.8 | Bande C/X |
| BJ84 | R112 | 6.57 ¢9.99 | 28.5 | 12.62 | Bandes X |
| BJ100 | Pour les véhicules à moteur | 8.20 ¢12.50 | 22.86 | 10.16 | Bandes X |
| BJ120 | Le WR75 | 9.84 ¢ 15.00 | 19.05 | 9.525 | À basse fréquence. |
| BJ140 | Le WR62 | 11.90 à 18.00 | 15.8 | 7.9 | La bande Ku |
| BJ180 | Le numéro de série WR51 | 15.80 ¢ 24.00 | 12.95 | 6.48 | Ku haute/K basse fréquence. |
| BJ220 | Résistance à la combustion | 18.00 ¢ 26.50 | 10.67 | 5.33 | Bande K |
| BJ260 | Résistance à l'usure | 21.70 à 33.00 | 8.636 | 4.318 | À basse fréquence. |
| BJ320 | Le WR28 | 26.50 à 40.00 | 7.112 | 3.556 | Je vous en prie. |
| BJ400 | R22 | 33.00$50. Je vous en prie.00 | 5.69 | 2.845 | Ka Haute fréquence. |
| BJ500 | Le WR19 | 39.20 ¢ 59.60 | 4.775 | 2.388 | Bandes UV |
| BJ620 | Le WR15 | 50.00$75. Je suis désolé.00 | 3.759 | 1.88 | Groupe V |
| BJ740 | Le WR12 | 60.50 à 91.90 | 3.099 | 1.549 | La bande E |
| BJ900 | Pour les véhicules à moteur | 75.00 ¢ 110. Je suis désolé.0 | 2.54 | 1.27 | Groupe W |
| BJ1200 | Le modèle WR08 | 92.20 à 140.0 | 2.032 | 1.016 | Bande F |
