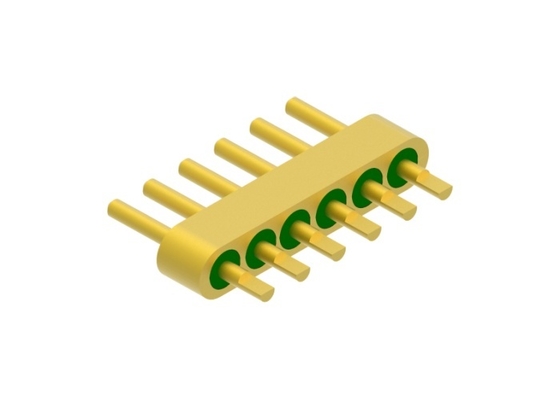

Connecteurs à joints hermétiques de verre plat à joints d'étanchéité métalliques en tête à plusieurs broches MC-257-JH
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Product Name: | Glass To Metal Hermetic Seals | Plating: | Gold Plated |
|---|---|---|---|
| Impedance: | DC or other | Certificate: | ROHS ISO-9001-2015 |
| Pin: | Multi-pin | Material: | Kovar 4J29 |
| Glass: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Mettre en évidence: | prises électriques hermétiquementes scellé,prises électriques hermétiques |
||
Aplaties Connecteurs d'étanchéité verre-métal hermétiques, embases multipoints
Passages RF/CC d'étanchéité verre-métal hermétiques /Embases multipoints /Connecteur est aussi appelé Isolateur en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux d'alimentation et des signaux de contrôle entre les modules et les modules, les modules et les composants avec des exigences d'étanchéité au gaz. Ce sont l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et à faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont en alliage Kovar qui est fritté à haute température, et la surface est plaquée or. Le conducteur central a une variété de styles de terminaison tels que le collage de fils d'or, le brasage et l'accouplement, etc.Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Spécification :
| Nom du produit | Joints hermétiques verre-métal |
| Impédance | autre |
| Type | 6 broches |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et des broches | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7050 ou 7070
Vert ou blanc
|
| Plage de fréquences | NA |
| ROS | NA |
| Tension de tenue | ≥300V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ pour une seule broche, ≥1000MΩ pour plusieurs broches, |
| Température de fonctionnement | -65℃~+260℃ |
Caractéristiques :
-Petite taille
-Léger
-Hermétique
-Qualité stable et haute fiabilité
-Conducteur interne : collage de fils d'or, brasage et méthode d'accouplement au choix
Application :
Large gamme d'applications de boîtiers électroniques, de contre-mesures électroniques, de satellites, de missiles, de radars et autres dans les domaines militaire, avionique, aérospatial et automobile. Il peut être utilisé avec SMA, les produits à ondes millimétriques.
Avantages :
-Qualité militaire avec placage or 1,27 um
-Contrôle strict de la tolérance
-Conception standard et personnalisée au choix.
-Produits et services rentables
-Grands stocks pour les tailles standard
-Livraison rapide pour les produits personnalisés

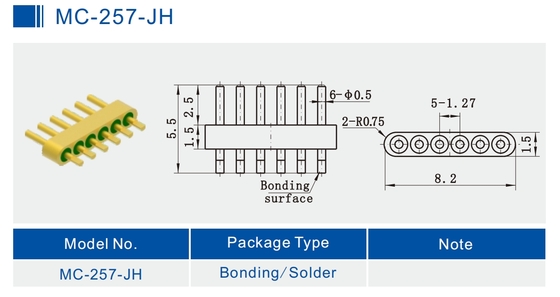

Image détaillée
Liste de produits :Catalog-Glass-to-Metal Hermetic Seals.pdf
| Série JM à broche unique RF 50Ω | Choix de brasage, d'accouplement et de collage |
| Série standard JM à broche unique RF 50Ω | Choix de brasage, d'accouplement et de collage |
| Série non standard JM à broche unique RF 50Ω | Choix de brasage, d'accouplement et de collage |
| Série JK à broche unique CC | Choix de brasage et de collage |
| Série standard JK à broche unique CC | Choix de brasage et de collage |
| Série non standard JK à broche unique CC | Choix de brasage et de collage de tête de clou |
|
Embase multipoint série JMC
|
Choix de 1 à 9 broches avec 1 à 3 rangées |
| Dimensions personnalisées |
Large gamme |
REMARQUE :
Nous avons plus de 100 000 types de Connecteurs d'étanchéité verre-métal hermétiques, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
