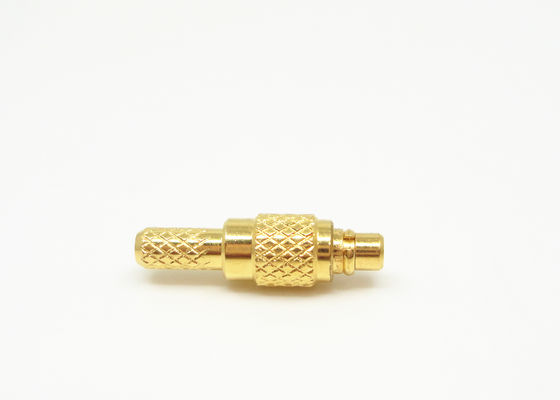

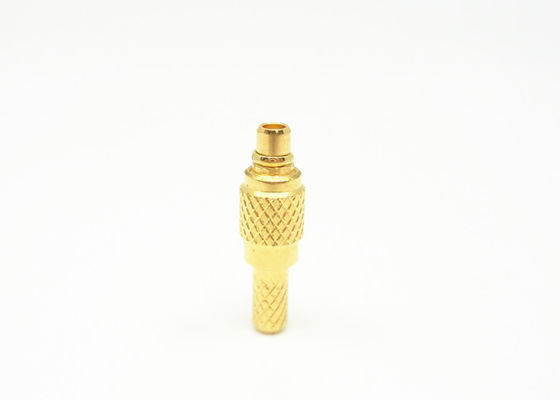

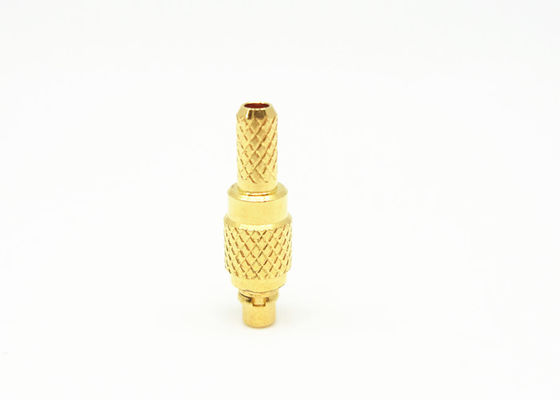

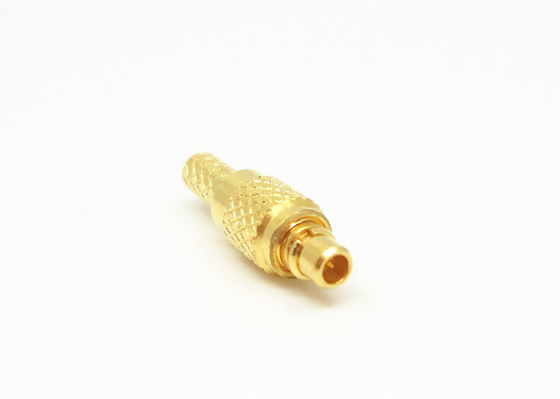

Couplée mâle, rétractable, étirée MMCX Connecteur RF 500 cycles Durabilité MMCX-J3
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | MMCX connecteur de série | Genre: | Homme |
|---|---|---|---|
| Placage: | Nickelé plaqué par or | Matériau: | Laiton |
| Impédance: | 50Ω | durabilité: | 500 cycles |
| Type: | Straight | ||
| Mettre en évidence: | Connecteur RF à crampes mâles MMCX,une prise MMCX droite de 500 cycles,connecteur coaxial MMCX-J3 |
||
Le fabricant fournit le connecteur coaxial RF MMCX à prise mâle
La série MMCX est une sorte de connecteur coaxial RF à micro-arrêt d'insertion qui est plus petit que MCX,largement utilisés dans les petits appareils de communication et les appareils de réseau qui ont des exigences strictes pour le volume et le poids.
Les applications des connecteurs MMCX sont celles où la taille, le poids, les performances et la facilité d'assemblage sont les facteurs déterminants de la décision finale de conception.communications sans fil (WLAN et mobile) et automobile.
Spécification
| Caractéristiques électriques | |||
| Impédance | 50Ω | ||
| Plage de fréquences | DC ~ 6 GHz | ||
| Voltage nominal | 170VRMS* | ||
| Dielectriques Résistance à la tension | 500VRMS* | ||
| Résistance à l'isolation | ≥ 2000 MΩ | ||
| Résistance centrale | Conducteur central | ≤ 10 mΩ | |
| Conducteur extérieur | ≤ 5 mΩ | ||
| Résultats de la recherche | ≤ 13 | ||
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Homme | Lamière plaquée or | |
| Femme | Béryllium en bronze plaqué or | ||
| Contact élastique | Béryllium en bronze plaqué or | ||
| Parties métalliques | Lamière plaquée or | ||
| La manche de crimping | Lamière nickelée | ||
| Des isolants | PTFE | ||
| Anneau de scellement | Ruban de silicone | ||
| Durabilité | 500 cycles | ||
| Conforme à la directive RoHS | - Oui, oui. |
| Termination du contact avec le centre | Crimp |
| Termination du contact extérieur | Crimp |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 13.6N maximum |
| Force de détachement | 13.6N maximum |

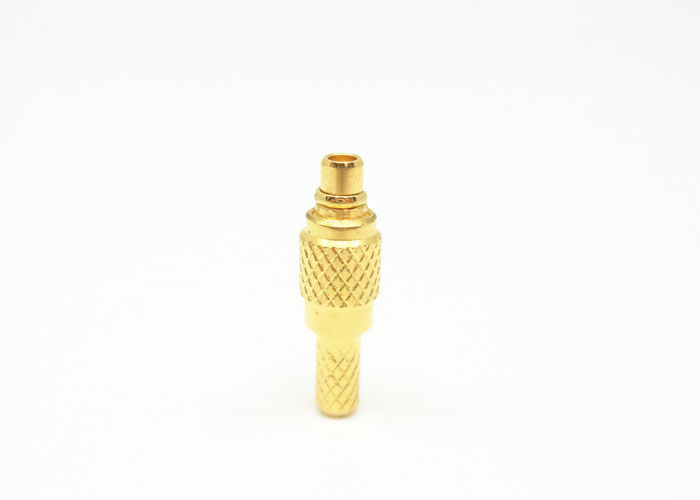

Des images détaillées
Applications:
* Réseau
* Satcom
* Les ordinateurs et les réseaux locaux
* Les ordinateurs et les réseaux locaux
* communication mobile
* Instrumentation
* Station de base
* communication mobile
* Installations extérieures
* Radar, micro-ondes
* Télécommunications
* Instrumentation
* Pour l'automobile
* La ligne de saut rejoint
* Facilité de base
* Système radio-télévision aérien
Catalogue du produit:
| Adaptateur RF |
| Guide d' onde à l' adaptateur coaxial |
| Sceaux hermétiques vitre-métal |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Ensembles de câbles RF |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNCConnecteurs à ondes millimétriques ((2.4mm, 2.92mm) |
Le numéro d'immatriculation
Nous avons plus de 10 000 types deLes produits de base Connecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
