Connecteurs de câble coaxial MMCX droits pour circuit imprimé 50 Ω d'impédance
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom de produit: | MMCX connecteur de série | Genre: | Mâle |
|---|---|---|---|
| Électrodéposition: | L'or a plaqué nickelé | Matériel: | Laiton |
| Impédance: | 50Ω | Longévité: | 500 cycles |
| Type: | Bâti de carte PCB | ||
| Mettre en évidence: | Connecteurs coaxiaux MMCX pour circuit imprimé 50 Ω,Connecteur adaptateur RF MMCX droit,Petit connecteur MMCX à montage sur circuit imprimé |
||

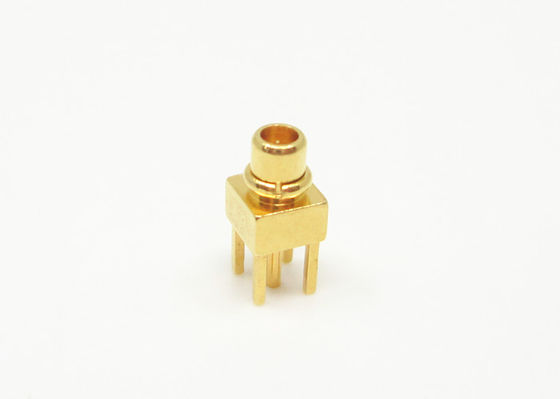

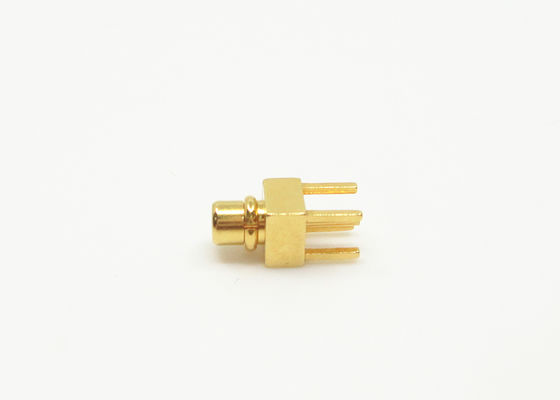

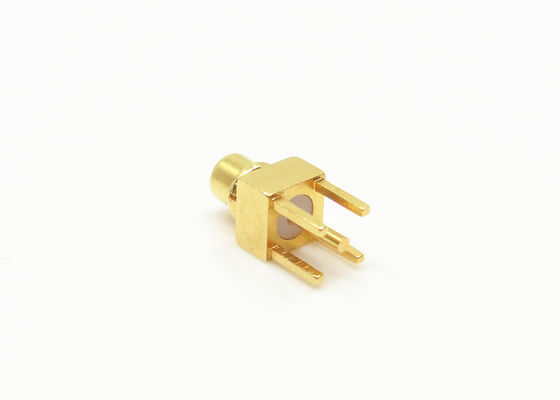

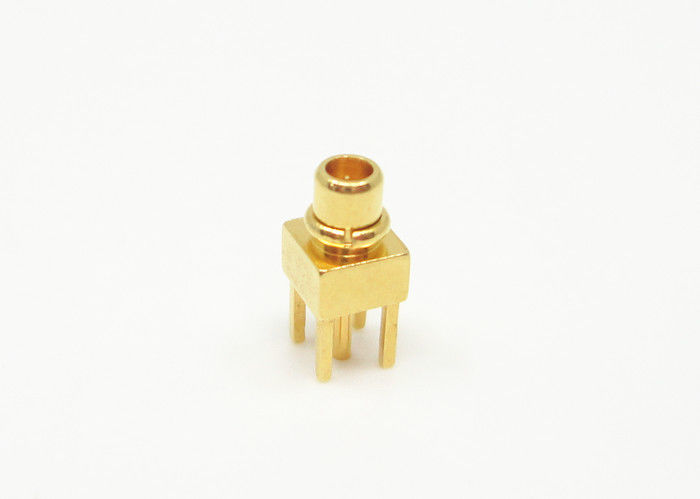

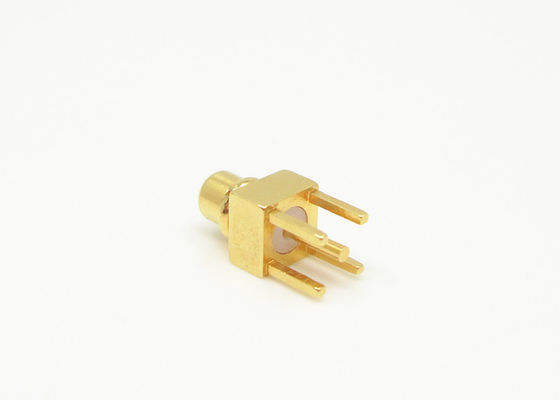

Connecteur RF coaxial plaqué or 50 ohms MMCX droit à montage sur panneau PCB à sertir
La série MMCX est une sorte de connecteur RF coaxial à micro-insertion qui est plus petit que le MCX, largement utilisé dans les petits appareils de communication et les appareils réseau qui ont des exigences strictes en matière de volume et de poids.
Les applications des connecteurs MMCX sont celles où la taille, le poids, les performances et la facilité d'assemblage sont les principaux facteurs de décision de conception finale. Typiquement, cela inclut le GPS, les communications sans fil (WLAN et mobile) et l'automobile.
Spécification
| Caractéristiques électriques | |||
| Impédance | 50Ω | ||
| Gamme de fréquences | DC~6GHz | ||
| Tension nominale | 170VRMS | ||
| Tension de tenue diélectrique | 500VRMS | ||
| Résistance d'isolement | ≥2000MΩ | ||
| Résistance du centre | Conducteur central | ≤10mΩ | |
| Conducteur extérieur | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Mâle | Laiton plaqué or | |
| Femelle | Bronze béryllium plaqué or | ||
| Contact élastique | Bronze béryllium plaqué or | ||
| Coque et autres pièces métalliques | Laiton plaqué or | ||
| Manchon de sertissage | Laiton nickelé | ||
| Isolateurs | PTFE | ||
| Bague d'étanchéité | Caoutchouc de silicone | ||
| Durabilité | 500 cycles | ||
| Conforme RoHS | Oui |
| Terminaison du contact central | Sertissage |
| Terminaison du contact extérieur | Sertissage |
| Cycles d'accouplement | 500 cycles |
| Rétention du contact | 10N min |
| Rétention du câble | 100N min |
| Force d'accouplement | 13.6N max |
| Force de désaccouplement | 13.6N max |
Images détaillées
Caractéristiques:
-Faible coût combiné à une haute qualité.
-Performances à large bande avec faible réflexion de DC à 6 GHz.
-Accouplement rapide par encliquetage.
-Impédance de 50 Ohms
- Disponible pour fixation sur câble standard de l'industrie et comme dispositif de carte de circuit imprimé
-Fournit des performances répétables
Application:
* Réseau
* Satcom
* Ordinateur/LAN
* Ordinateur/LAN
* Communication mobile
* Instrumentation
* Communication mobile
* Installations extérieures
* Radar, micro-ondes
* Télécommunications
* Instrumentation
* Automobile
* Jonction de ligne de saut
* Installation de base
* Système d'antenne radio, TV
Catalogue produits:
| Adaptateur RF |
| Adaptateur guide d'ondes vers coaxial |
| Scellages hermétiques verre-métal |
| Connecteur série J30J |
| Joints rotatifs micro-ondes |
| Ensembles de câbles RF |
| Connecteur RF SMA/SSMA |
| Connecteur RF SMP/SSMP |
| Connecteur RF MCX/MMCX |
| Connecteur RF TNC |
| Connecteur RF type N |
| Connecteur RF BNC Connecteurs ondes millimétriques (2,4 mm, 2,92 mm) |
REMARQUE:
Nous avons plus de 10 000 types deConnecteur MMCX, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
