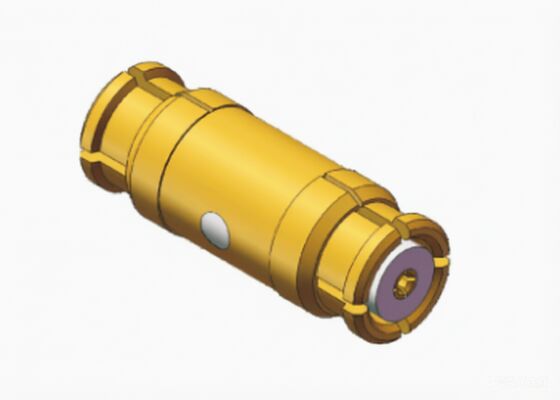

Adaptateurs coaxiaux Jack SMP 50Ohm vers Jack Bullet RF, connecteur jusqu'à 18 GHz
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Adaptateur SMP Femelle vers SMP Femelle | autre nom: | Jack SMP à Jack Bullet |
|---|---|---|---|
| Contacter le centre: | Alliage de cuivre, plaqué or | Coquille: | Alliage de cuivre, plaqué or |
| Imdépendance: | 50 ohms | Tension nominale: | 170V |
| DWV: | 500V | Résistance d'isolation: | 5000 ohms |
| Fréquence: | C.C ~ 18 GHz | Plage de température: | -55 ℃ ~ + 125 ℃ |
| Diélectrique: | PTFE | Échantillons: | Disponible, en stock > 30 pièces |
| Mettre en évidence: | connecteur d'adaptateur coaxial 50 Ohm SMP,Adaptateur RF de prise en prise SMP,Connecteur coaxial à balles RF de 18 GHz |
||
Description du produit :
Adaptateurs coaxiaux Jack SMP 50Ohm vers Jack Bullet RF, connecteur jusqu'à 18 GHz
Conçus pour les environnements où l'espace est limité, ces adaptateurs miniatures offrent une solution d'interconnexion robuste sans sacrifier les performances. Conçus pour répondre aux exigences rigoureuses des systèmes RF modernes, ils sont idéaux pour les applications nécessitantdimensions minimalesetconceptions ultra-compactes et peu encombrantes.
Principales caractéristiques du connecteur d'adaptateurs coaxiaux RF :
Gamme de fréquences étendue :Convient pour une utilisation jusqu'à18 GHz, garantissant une intégrité fiable du signal dans les environnements de test haute fréquence et les systèmes de communication.
Connectivité sans outil :Doté d'unConception à pression, ces adaptateurs permettent un accouplement et un débranchement rapides. Les installateurs peuvent sécuriser les connexions sans avoir besoin de filetages ou de clés, ce qui réduit considérablement le temps et la complexité de l'assemblage.
Famille de connecteurs SMP polyvalents :La série SMP offre une gamme complète de configurations, notammentvariantes droites et à angle droit. Que votre application nécessite un assemblage de câbles ou un soudage direct sur un PCB, il existe une configuration adaptée.
Options d'engagement optimisées pour chaque environnement
Pour garantir la fiabilité dans divers scénarios d'utilisation, les utilisateurs peuvent choisir parmi trois structures de fiches distinctes adaptées aux exigences spécifiques du cycle d'accouplement :
Détente complète :Recommandé pour les installations permanentes ou semi-permanentes où une insertion fréquente n'est pas requise. Cette option offre la force de rétention la plus élevée.
Détente limitée :Idéal pour les applications nécessitant une maintenance régulière ou une reconfiguration impliquant de nombreux cycles d'insertion.
Alésage lisse :Conçu pour les assemblages carte à carte haute densité où plusieurs connecteurs SMP sont montés à proximité.
Remarque sur les performances mécaniques :Les forces d'insertion et d'extraction suivent cette hiérarchie :Détente complète > Détente limitée > Alésage lisse.
Dimension du contourde droiteSMP vers prise SMPà Jack BulletsSérie SMP-KK25:
| Modèle | L (longueur différente) | Note |
| SMP-KK99 | 9,6 mm | Femelle à Femelle |
| SMP-KK166 | 10,2 mm | Femelle à Femelle |
| SMP-KK176 | 7,1 mm | Femelle à Femelle |
| SMP-KK177 | 7,4 mm | Femelle à Femelle |
| SMP-KK178 | 8,1 mm | Femelle à Femelle |
| SMP-KK188 | 10mm | Femelle à Femelle |
| SMP-KK189 | 9,7 mm | Femelle à Femelle |
| SMP-KK192 | 9mm | Femelle à Femelle |
| SMP-KK239 | 9,9 mm | Femelle à Femelle |
| SMP-KK249 | 6,7 mm | Femelle à Femelle |
Note:Si vous souhaitez personnaliser les différentes longueurs deSMP à SMPAdaptateurs, balles. veuillez nous contacter librement via sales3@xa-elite.com.cn.
Applications :
Xi'an Elite Electronic est un Fabricant leader de Connecteurs RF/micro-ondes/guide d'ondes, adaptateurset assemblages de câbles au service de l'aérospatiale, de l'aviation, de la navigation, des satellites, des radars, des communications et de l'industrie électronique.
Emballage et expédition :
Conditionnement:
Dimensions de l'emballage : petit carton extérieur avec L 26,5 * W18,5 * H14 cm
Expédition:
Délai de livraison : 5 à 7 jours ouvrables pour le connecteur d'adaptateurs coaxiaux RF en stock. Pour la nouvelle production, une fois la marchandise prête, nous organiserons l’expédition le plus tôt possible.
