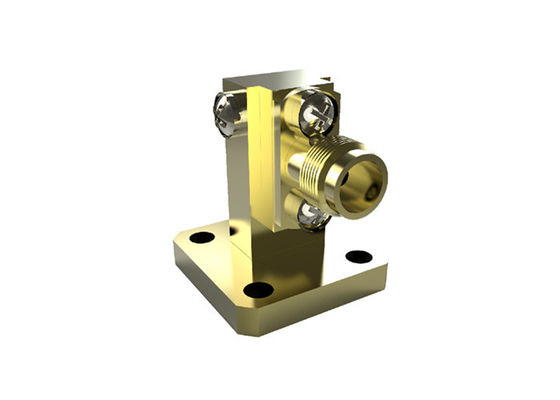

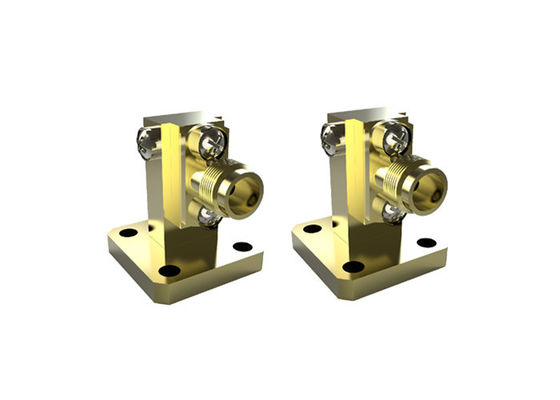

Adaptateur guide d'ondes vers coaxial à angle droit 26.4GHz~40GHz WR28 BJ320 vers K 2.92mm Laiton K/BJ320-KF
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Guide des ondes pour les adaptateurs coaxiaux | Matériel: | Connecteur en laiton |
|---|---|---|---|
| Gamme de fréquences: | 26.4 à 40 GHz | Connecteur: | 2.92mm (type K) |
| Vswr: | 1.25 | Taille de guide d'ondes: | Le WR28 |
| Style corporel: | Angle droit | Perte d'insertion: | ≤0,35 dB |
| Mettre en évidence: | Adaptateur de guidage d'onde WR28 à angle droit,Adaptateur coaxial BJ320 vers 2.92mm,Adaptateur guide d'ondes vers coaxial 26.4-40GHz |
||
Adaptateur Guide d'ondes 40GHz WR28 K 2.92mm vers coaxial à angle droit femelle
Adaptateur Guide d'ondes vers Coaxial produit par Xi'an Elite Electronic Industrial Co., Ltd. sont divisés en deux structures, à angle droit et à lancement terminal. Pour l'extrémité coaxiale des adaptateurs de guide d'ondes, nous pouvons fournir type N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP et de nombreux autres types. Leurs fréquences vont de 5.4GHz à 70GHz. Nos modèles de guides d'ondes vont de BJ84 à BJ400 (WR112-WR22).
De plus, nous pouvons offrir adaptateurs coaxiaux de guide d'ondessur mesure selon les exigences spéciales des clients.
Spécification:
| Nom du produit | Adaptateurs Guide d'ondes vers Coaxial |
| Type coaxial | 2.92mm (Type K) |
| Taille du guide d'ondes | WR28 |
| Style du corps | Angle droit |
| Gamme de fréquences | 26.4-40.0GHz |
| Impédance | 50 Ohm |
| VSWR | 1.25 |
Avantages:
-Nos adaptateurs de guide d'ondes sont d'une grande fiabilité, de petite taille et d'excellentes performances, etc., ce qui les rend largement adoptés dans les appareils de mesure micro-ondes et d'ondes millimétriques, etc.
Dessin détaillé:
Unité (mm)
Liste des adaptateurs Guide d'ondes vers 2.92mm (Type K) Coaxial:
| Numéro de modèle | Description | Remarque |
| K/BJ220-KF2 | Adaptateurs femelles à angle droit WR42 vers K (2.92mm) | BJ220=WR42 |
| K/BJ220-KF1 | Adaptateurs femelles à lancement terminal WR42 vers K (2.92mm) | K=femelle |
| K/BJ260-KF | Adaptateurs femelles à angle droit WR34 vers K (2.92mm) | BJ260=WR34 |
| K/BJ260-KF1 | Adaptateurs femelles à lancement terminal WR34 vers K (2.92mm) | |
| K/BJ320-KF | Adaptateurs femelles à angle droit WR28 vers K (2.92mm) | BJ320=WR28 |
| K/BJ320-KF1 | Adaptateurs femelles à lancement terminal WR28 vers K (2.92mm) | |
| K/BJ320-JF1 | Adaptateurs mâles à lancement terminal WR28 vers K (2.92mm) | J=mâle |
| K/BJ400-KF1 | Adaptateurs femelles à lancement terminal WR22 vers K (2.92mm) | BJ400=WR22 |
| K/24JS18000-KF | Adaptateurs femelles à lancement terminal WR24JS18000 vers K (2.92mm) |
Références croisées des normes de guides d'ondes
| Norme chinoise | Norme internationale | Gamme de fréquences (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
NOTE:
Nous avons plus de 10 000 types d'Adaptateurs Guide d'ondes vers Coaxial au choix, si l'adaptateur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails. La dimension ODM est la bienvenue.
