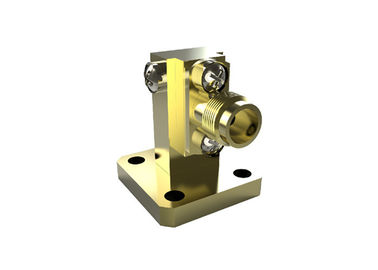

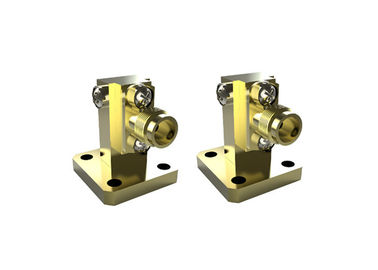

40GHz Guide d'onde à l'adaptateur coaxial WR28 K 2.92mm Matériau en laiton angle droit K/BJ320-KF
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Guide des ondes pour les adaptateurs coaxiaux | Matériel: | Connecteur en laiton |
|---|---|---|---|
| Gamme de fréquences: | 26.4 à 40 GHz | Connecteur: | 2.92mm (type K) |
| Vswr: | 1.25 | Taille de guide d'ondes: | Le WR28 |
| Style corporel: | Angle droit | Perte d'insertion: | ≤0,35 dB |
| Mettre en évidence: | coaxial à l'adaptateur de guide d'ondes,adaptateur coaxial à angle droit |
||
Adaptateur coaxial à guide d'ondes 40 GHz WR28 K 2.92mm Femelle Angle Droit
Adaptateur de guide d'ondes à coaxial produit par Xi'an Elite Electronic Industrial Co., Ltd. sont divisés en deux structures, angle droit et lancement en bout. Pour les adaptateurs de guide d'ondes à extrémité coaxiale, nous pouvons fournir N type, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP et de nombreux autres types. Leurs fréquences varient de 5,4 GHz à 70 GHz. Nos modèles de guides d'ondes vont de BJ84 à BJ400 (WR112-WR22).
De plus, nous pouvons offrir des personnalisés adaptateurs coaxiaux de guide d'ondes conformément aux exigences particulières des clients.
Spécification:
| Nom du produit | Adaptateurs de guide d'ondes à coaxiaux |
| Type coaxial | 2.92mm (type K) |
| Taille du guide d'ondes | WR28 |
| Style de corps | Angle droit |
| Gamme de fréquences | 26.4-40.0GHz |
| Impédance SMA | 50 Ohm |
| VSWR | 1.25 |
Avantages:
-Nos adaptateurs de guide d'ondes sont d'une grande fiabilité, de taille miniature et d'excellentes performances, etc., ce qui les rend largement adoptés dans les mesures micro-ondes et les dispositifs à ondes millimétriques, etc.
Dessin détaillé:
Unité (mm)
Liste des guides d'ondes vers 2.92mm (type K) Adaptateurs coaxiaux:
| Numéro de modèle | Description | Remarque |
| K/BJ220-KF2 | Adaptateurs WR42 vers K (2.92mm) femelle à angle droit | BJ220=WR42 |
| K/BJ220-KF1 | Adaptateurs WR42 vers K (2.92mm) femelle à lancement en bout | K=femelle |
| K/BJ260-KF | Adaptateurs WR34 vers K (2.92mm) femelle à angle droit | BJ260=WR34 |
| K/BJ260-KF1 | Adaptateurs WR34 vers K (2.92mm) femelle à lancement en bout | |
| K/BJ320-KF | Adaptateurs WR28 vers K (2.92mm) femelle à angle droit | BJ320=WR28 |
| K/BJ320-KF1 | Adaptateurs WR28 vers K (2.92mm) femelle à lancement en bout | |
| K/BJ320-JF1 | Adaptateurs WR28 vers K (2.92mm) mâle à lancement en bout | J=mâle |
| K/BJ400-KF1 | Adaptateurs WR22 vers K (2.92mm) femelle à lancement en bout | BJ400=WR22 |
| K/24JS18000-KF | Adaptateurs WR24JS18000 vers K (2.92mm) femelle à lancement en bout |
Correspondances des normes de guide d'ondes
| Norme chinoise | Norme internationale | Gamme de fréquences (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
REMARQUE :
Nous avons plus de 10 000 types d'Adaptateurs de guide d'ondes à coaxiaux au choix, si l'adaptateur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées. La dimension ODM est la bienvenue.
