Connecteurs d'étanchéité en verre plaqué or à l'étanchéité en métal à broche unique 50 Ohm RF Feedthroughs JM2516N
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Verre aux joints en métal | Plaquage: | Plaqué en or |
|---|---|---|---|
| Impédance: | 50 ohms | Autre nom: | RF/50 Ohm débit d'alimentation |
| Le pin: | Unique | Matériel: | Le Kovar 4J29 |
| Verres: | 7052,7070 | Hermecity: | <1> |
| Mettre en évidence: | prises électriques hermétiquementes scellé,mini connecteur de rf |
||
50 Ohm RF Feedthroughs Sceaux de verre à métal pour les emballages électroniques
Sceaux hermétiques de verre à métal /En-têtes à plusieurs broches/ConnecteurOn l'appelle aussiIsolateur en verreIls sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre les modules et les modules, modules et composants ayant des exigences d'étanchéité au gaz.Ils sont l'un des composants les plus critiques dans les composants d'étanchéité.
Le verre à faible constante diélectrique et à faible perte diélectrique est utilisé comme matériau d'isolation et de support.alliage de KovarLe conducteur central a une variété de styles de terminaison tels que la liaison au fil d'or, la soudure et l'accouplement, etc.Les isolants en verre sont petits., légers, hermétiques, hautement fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Les spécifications:Catalogue des joints hermétiques vitre-métal.pdf
| Nom du produit | Sceaux hermétiques de verre à métal |
| Le numéro de modèle. | JM2516N |
| Impédance | 50 ohms RF |
| Le type | 1 épingle |
| Les lignes | 1 rangée |
| Couleur | d'une épaisseur de |
| Matériau du boîtier et des épingles | Le Kovar 4J29 |
|
Matériau en verre
Couleur du verre
|
Type 7050 ou 7070
Vert ou blanc
|
| Plage de fréquences | DC ~ 50 GHz |
| Résultats de la recherche | ≤ 12 |
| Résistez à la tension | ≥ 300 V |
|
L'hermétisme Taux de fuite |
< 1,01325 X 10- 3Pa*cm3/s Le montant de la dette- 9Pour les produits de base: < 1 x 10- 9ccHe/seconde @ 1 atm |
| Résistance à l'isolation | ≥ 2000 MΩ |
| Température de fonctionnement | -65°C à +260°C |

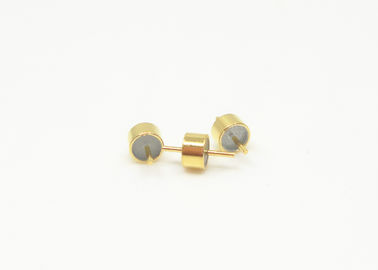

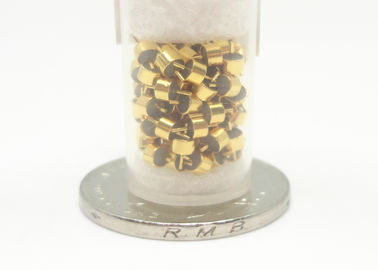

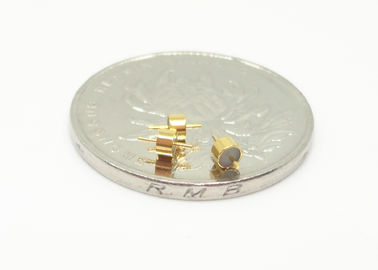

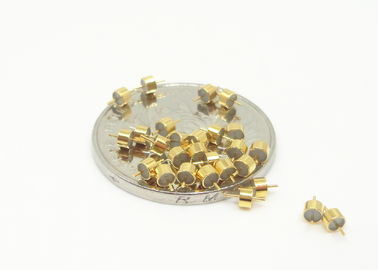

Image du produit de JM2516N:
Image détaillée
Unité (mm)
Produit:
| Modèle | Une | B. Pour | C | d | D | Nom de l'entreprise | |||||||
| JM2516N | 1.6 | 1.6 | 5.1 | 0.38 | 2.5 | Nom de l'entreprise | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | Nom de l'entreprise | |||||||
| JM2516A | 1.6 | 5 | 11.6 | 0.4 | 2.5 | Nom de l'entreprise | |||||||
| JM2516B | 1.6 | 1.4 | 7.1 | 0.38 | 2.5 | Nom de l'entreprise | |||||||
| JM2516C | 1.6 | 1.2 | 5.3 | 0.38 | 2.5 | Nom de l'entreprise | |||||||
| JM2516D | 1.6 | 1.3 | 6.1 | 0.38 | 2.5 | Nom de l'entreprise | |||||||
| JM2516-1 est un | 1.6 | 1.2 | 4.5 | 0.39 | 2.5 | Nom de l'entreprise | |||||||
| JM2516 à 8 | 1.6 | 2.14 | 7.5 | 0.3 | 2.5 | Nom de l'entreprise | |||||||
| JM2516 à 14 | 1.6 | 1.8 | 8 | 0.3 | 2.5 | Nom de l'entreprise | |||||||
| JM2516 à 17 | 1.6 | 2 | 5.6 | 0.38 | 2.5 | Nom de l'entreprise | |||||||
| JM2516 à 19 | 1.6 | 1.2 | 4.8 | 0.38 | 2.5 | Nom de l'entreprise | |||||||
|
M/S =réalisation / soudure Le numéro d'immatriculation La taille indiquée ci-dessus dans le tableau n'est qu'une petite partieRF Pionnette unique Sceaux hermétiques de verre à métalSi vous avez besoin de documentation, de produits similaires, compatibles ou de remplacement, veuillez nous contacter. |
|||||||||||||
Les avantages:
- Grade militaire avec 1,27um plaqué en or
- Il est strict.contrôle des tolérances
-Conception standard et personnalisée au choix.
- Il est haut.produits et services rentables
- Grands stocks pour les tailles standard
- Livraison rapide pour les produits sur mesure
Caractéristiques:
- Petite taille
- Elle est hermétique.
- léger
- Qualité stable et fiabilité élevée
- Conducteur intérieur: méthode de reliure, de soudure et d'accouplement du fil d'or au choix
Applications:
Large gamme d'applications de paquets électroniques, contre-mesures électroniques, satellites, missiles, radar et autres dans l'armée, l'avionique, l'aérospatiale et automobile déposés.produits d'ondes millimétriques.
Profil de l'entreprise:
Le groupe Xi'an Elite Electronic Industrial Co., Ltd.
Fondée en août 2003, Elite Electronic Industrial est un fabricant et exportateur fiable deLes connecteurs électriques RF, les adaptateurs RF, les ensembles de câbles, les joints rotatifs à micro-ondes à guide d'ondes et à canaux multiples, etc.Ces interconnexions électriques RF sont largement utilisées dans l'aérospatiale, l'aviation, la navigation, les communications, les antennes et d'autres systèmes électriques importants.
En tant que fournisseur qualifié de composants pour de nombreux projets nationaux de haute technologie, Elite Electronic possède plus de 23 ans d'expérience en matière de ODM sur les composants d'interconnexion.
Catégorie de produit:
1Connecteurs RF, adaptateurs (DC à 110 GHz)
2. Assemblages de câbles à RF et à guidage par ondes
3. Guide d' onde aux adaptateurs coaxiaux
4. Connecteurs intégrés (RF&DC)
5. Micro connecteur rectangulaire ((J30J, Micro D-sub, MDM)
6. Sceaux hermétiques verre-métal, en-têtes, conduits d'alimentation (RF et CC)
7. Produits ODM
Des échantillons sont disponibles. Veuillez nous contacter pour plus de détails.
