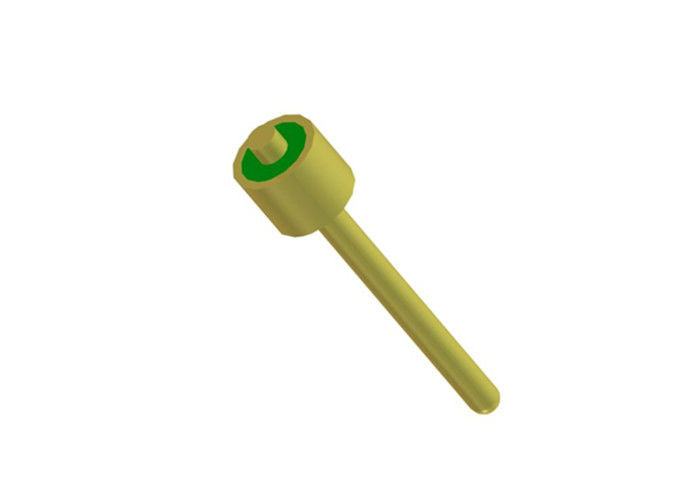

Seul verre de C.C de Pin Hermetic aux joints en métal avec la surface de liaison de fil d'or
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Placage: | Plaqué or | Certificat: | ROHS ISO-9001-2015 |
|---|---|---|---|
| Matériel: | Kovar 4J29 | Épingle: | Broche unique |
| Verre: | 7052 7070, DM308 | Hermécité: | <1,01325 x 10e-08 std.cc/s |
| emballer: | Sceaux de verre à métal | Forme: | Verre de frittage au sceau en métal kovar |
| Nom de marque: | ELT(Elite) | Taille: | peut être personnalisé en fonction de votre exigence |
| Mettre en évidence: | Pin Glass To Metal Seals simple,Verre hermétique de C.C aux joints en métal,Seul verre de Pin au joint hermétique en métal |
||
Joint hermétique DC en verre sur métal à broche unique avec surface de liaison par fil d'or
SpécificationJK2016-0.7-17-JH:
| Nom du produit | Joints hermétiques en verre sur métal |
| Impédance | DC ou autre |
| Type | 1 broche |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et de la broche | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7050 ou 7070 ou DM308
Vert ou blanc
|
| Plage de fréquences | N/A |
| ROS | N/A |
| Tension de tenue | ≥300V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s |
| Résistance d'isolement | ≥2000MΩ |
| Température de fonctionnement | -65℃~+260℃ |
Image détaillée (mm) de JK2016-0.7-17-JH
Catalogue-Joints hermétiques en verre sur métal.pdf
Introduction
Connecteurs d'alimentation RF/DC hermétiques en verre sur métal /Embase multipin /Connecteurest également appeléIsolateur en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre modules et modules, modules et composants nécessitant une étanchéité gazeuse. Ce sont l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont enalliage Kovar fritté à haute température, et la surface est plaquée or. Le conducteur central présente une variété de styles de terminaison tels que la liaison par fil d'or, le soudage et l'accouplement, etc. Les isolateurs en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Caractéristiques :
-Petite taille
-Léger
-Hermétique
-Qualité stable ethaute fiabilité
-Conducteur interne : liaison par fil d'or, soudage et méthode d'accouplement au choix
Application :
Large gamme d'applications dans les boîtiers électroniques, les satellites, les radars et autres dans les domaines de l'avionique, de l'aérospatiale et de l'automobile. Il peut être utilisé avec des produits SMA, ondes millimétriques.
Avantages :
-Plaquage or 1.27um
-Strictcontrôle des tolérances
-Conception standard et personnalisée au choix.
-Produits et serviceshautement rentables
-Grands stocks pour les tailles standard
-Livraison rapide pour les produits personnalisés
Liste des produits :
| Série JM à broche unique RF 50Ω | Choix soudage, accouplement et liaison |
| Série standard JM à broche unique RF 50Ω | Choix soudage, accouplement et liaison |
| Série non standard JM à broche unique RF 50Ω | Choix soudage, accouplement et liaison |
| Série JK à broche unique DC | Choix soudage et liaison |
| Série standard JK à broche unique DC | Choix soudage et liaison |
| Série non standard JK à broche unique DC | Choix soudage et liaison par tête de clou |
|
Série JMC à embase multipin
|
1 à 9 broches avec 1 à 3 rangées au choix |
| Dimensions personnalisées |
Large gamme |
REMARQUE :
Nous avons plus de 100 000 types deConnecteurs hermétiques en verre sur métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
