Adaptateur coaxial-guide d'ondes SMA femelle 11,9 GHz-18 GHz WR62 BJ140 SMA-BJ140-KF
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | WR62 Guide d'onde pour les adaptateurs coaxiaux | Matériel: | Laiton |
|---|---|---|---|
| Gamme de fréquences: | 11.9-18 GHz | Connecteur: | Sma |
| Vswr: | 1h30 | Impédance: | 50 ohms |
| Taille de guide d'ondes: | Le numéro de série est le WR62,BJ140 | Style corporel: | Angle droit |
| Mettre en évidence: | Guide d'ondes de SMA à l'adaptateur coaxial,Guide d'ondes de WR62 BJ140 à l'adaptateur de SMA,adaptateurs coaxiaux du guide d'ondes 18GHz |
||
WR62 BJ140 vers adaptateur coaxial SMA femelle, guide d'ondes vers coaxial 11,9 GHz~18 GHz
La fréquence de adaptateurs guide d'ondes vers coaxiaux traités par Elite Electronic (ELT) couvre 5,4 GHz-110 GHz. Avec une grande fiabilité, une petite taille et d'excellentes performances, il est largement utilisé dans les équipements de mesure hyperfréquence et d'ondes millimétriques. Le guide d'ondes a des guides d'ondes rectangulaires standard et à double crête, et des guides d'ondes non standard peuvent être personnalisés selon les exigences de l'utilisateur. L'interface de connexion d'extrémité coaxiale comprend N, TNC, SMA, SMP, 3,5 mm, K (2,92 mm), 2,4 mm, 1,85 mm, 1,0 mm et microbande. Les adaptateurs guide d'ondes vers coaxiaux sont divisés en deux types : lancement d'extrémité et lancement à angle droit à partir de l'orientation de l'interface. Parmi eux, le type de lancement RA peut également être utilisé comme une structure haute puissance.
Spécification de SMA/BJ140-KF:
| Nom du produit | Adaptateurs coaxiaux WR62 vers SMA |
| Numéro de modèle | SMA/BJ140-KF |
| Type coaxial | SMA |
| Taille du guide d'ondes | WR62 |
| Style de corps | Angle droit |
| Gamme de fréquences | 11,9-18 GHz |
| Impédance SMA | 50 Ohm |
| VSWR | 1,30 |
Avantages :
-Nos adaptateurs de guide d'ondes sont d'une grande fiabilité, d'une taille miniature et d'excellentes performances, etc., ce qui les rend largement adoptés dans les appareils de mesure hyperfréquence et d'ondes millimétriques, etc.
Plan d'ensemble du numéro de modèle SMA/BJ140-KF:

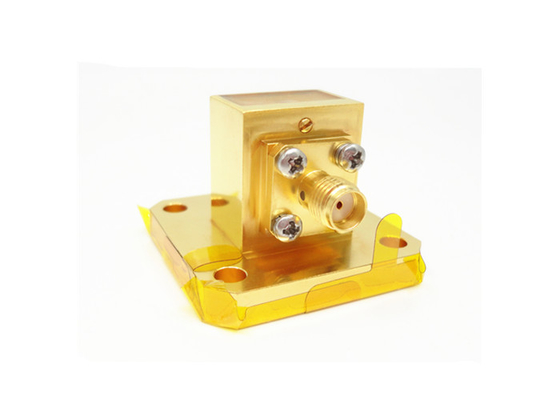

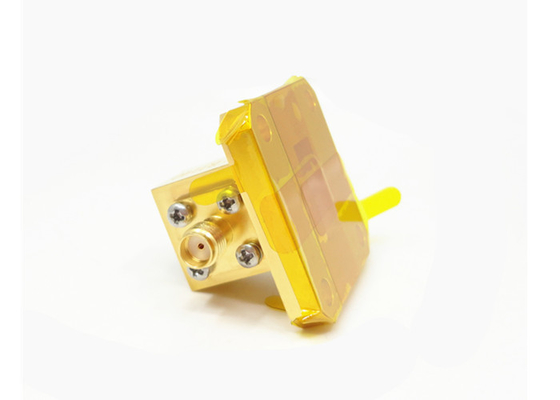

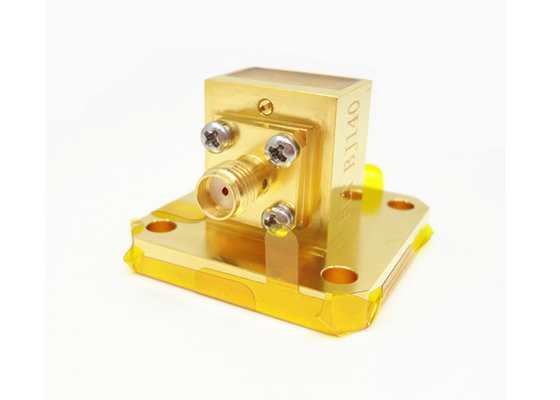

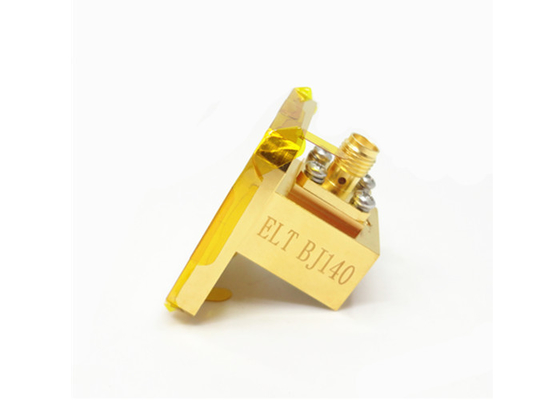

Images de WR62 BJ140 vers adaptateur coaxial SMA femelle, guide d'ondes vers coaxial SMA/BJ140-KF:
Liste des Adaptateurs coaxiaux guide d'ondes vers SMA :
| Numéro de modèle | Description | Remarque |
| SMA/BJ100-KFE2 | Adaptateurs de lancement d'extrémité SMA femelle WR90(BJ100) | BJ100=WR90 |
| SMA/BJ100-KF6 | Adaptateurs à angle droit SMA mâle WR90(BJ100) | |
| SMA/BJ120-KFE | Adaptateurs de lancement d'extrémité SMA femelle WR75(BJ120) | BJ120=WR75 |
| SMA/BJ120-KF6 | Adaptateurs à angle droit SMA femelle WR75(BJ120) | |
| SMA/BJ140-KFE | Adaptateurs de lancement d'extrémité SMA femelle WR62(BJ140) | BJ140=WR62 |
| SMA/BJ140-KF15 | Adaptateurs à angle droit SMA femelle WR62(BJ140) | |
| SMA/BJ180-KFE5 | Adaptateurs de lancement d'extrémité SMA femelle WR51(BJ180) | BJ180=WR51 |
| SMA/BJ180-KF2 | Adaptateurs à angle droit SMA femelle WR51(BJ180) |
Références croisées de la norme de guide d'ondes
| Norme chinoise | Norme internationale | Gamme de fréquences (GHz) |
| BJ84 | WR112 | 6,57~9,99 |
| BJ100 | WR90 | 8,20~12,5 |
| BJ120 | WR75 | 9,84~15,0 |
| BJ140 | WR62 | 11,9~18,0 |
| BJ180 | WR51 | 14,5~22,0 |
| BJ220 | WR42 | 17,6~26,7 |
| BJ260 | WR34 | 21,7~33,0 |
| BJ320 | WR28 | 26,3~40,0 |
| BJ400 | WR22 | 32,9~50,1 |
| BJ500 | WR19 | 39,2~59,6 |
| BJ620 | WR15 | 49,8~75,8 |
| BJ740 | WR12 | 60,5~91,9 |
| BJ900 | WR10 | 73,8~112 |
Adaptateur guide d'ondes vers coaxial-ELT 2024.pdf
REMARQUE :
Nous avons plus de 1 000 types d'Adaptateurs guide d'ondes vers coaxiaux au choix, si l'adaptateur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées. La dimension ODM est la bienvenue.
