11.9GHz~18GHz WR62 BJ140 vers Adaptateur coaxial à guide d'ondes SMA femelle à angle droit SMA/BJ140-KF
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | WR62 Guide d'onde pour les adaptateurs coaxiaux | Matériel: | Laiton |
|---|---|---|---|
| Gamme de fréquences: | 11.9-18 GHz | Connecteur: | Sma |
| Vswr: | 1h30 | Impédance: | 50 ohms |
| Taille de guide d'ondes: | Le numéro de série est le WR62,BJ140 | Style corporel: | Angle droit |
| Mettre en évidence: | Adaptateur guide d'ondes WR62 vers SMA,Adaptateur coaxial à guide d'ondes 11.9-18GHz,Adaptateur SMA à angle droit BJ140 |
||
WR62 BJ140 vers adaptateur guide d'ondes vers coax SMA femelle 11.9GHz~18GHz
La fréquence de adaptateurs guide d'ondes vers coax traitée par Elite Electronic (ELT) couvre 5.4GHz-110GHz. Avec une fiabilité élevée, une petite taille et d'excellentes performances, il est largement utilisé dans les équipements de mesure micro-ondes et d'ondes millimétriques. Le guide d'ondes possède des guides d'ondes rectangulaires standard et à double crête, et des guides d'ondes non standard peuvent être personnalisés selon les exigences de l'utilisateur. L'interface de connexion d'extrémité coaxiale comprend N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm et microstrip. Les adaptateurs guide d'ondes vers coax sont divisés en deux types: à lancement d'extrémité et à lancement à angle droit selon l'orientation de l'interface. Parmi eux, le type de lancement RA peut également être utilisé comme une structure haute puissance.
Spécification de SMA/BJ140-KF:
| Nom du produit | Adaptateurs guide d'ondes vers coax SMA WR62 |
| Numéro de modèle | SMA/BJ140-KF |
| Type coaxial | SMA |
| Taille du guide d'ondes | WR62 |
| Style de corps | Angle droit |
| Plage de fréquences | 11.9-18GHz |
| Impédance | 50 Ohm |
| VSWR | 1.30 |
Avantages:
-Nos adaptateurs de guide d'ondes sont d'une fiabilité élevée, de taille miniature et d'excellentes performances, etc., ce qui les rend largement adoptés dans les appareils de mesure micro-ondes et d'ondes millimétriques, etc.
Dessin d'ensemble du numéro de modèle SMA/BJ140-KF:

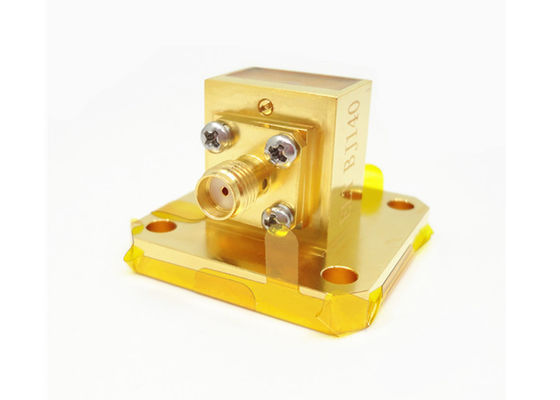

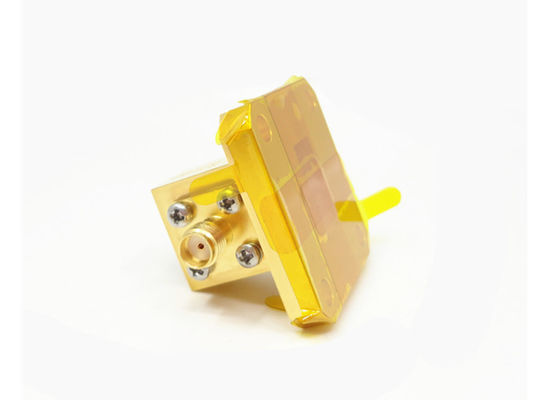

Photos de WR62 BJ140 vers adaptateur guide d'ondes vers coax SMA femelle SMA/BJ140-KF:
Liste des Adaptateurs guide d'ondes vers coax SMA:
| Numéro de modèle | Description | Remarque |
| SMA/BJ100-KFE2 | Adaptateurs à lancement d'extrémité WR90(BJ100) vers SMA femelle | BJ100=WR90 |
| SMA/BJ100-KF6 | Adaptateurs à angle droit WR90(BJ100) vers SMA mâle | |
| SMA/BJ120-KFE | Adaptateurs à lancement d'extrémité WR75(BJ120) vers SMA femelle | BJ120=WR75 |
| SMA/BJ120-KF6 | Adaptateurs à angle droit WR75(BJ120) vers SMA femelle | |
| SMA/BJ140-KFE | Adaptateurs à lancement d'extrémité WR62(BJ140) vers SMA femelle | BJ140=WR62 |
| SMA/BJ140-KF15 | Adaptateurs à angle droit WR62(BJ140) vers SMA femelle | |
| SMA/BJ180-KFE5 | Adaptateurs à lancement d'extrémité WR51(BJ180) vers SMA femelle | BJ180=WR51 |
| SMA/BJ180-KF2 | Adaptateurs à angle droit WR51(BJ180) vers SMA femelle |
Références croisées du guide d'ondes Standard
| Norme chinoise | Norme internationale | Plage de fréquences (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Adaptateur guide d'ondes vers coax-ELT 2024.pdf
NOTE :
Nous avons plus de 1 000 types d'Adaptateurs guide d'ondes vers coax au choix, si l'adaptateur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails. La dimension ODM est la bienvenue.
