Détails sur le produit:
Conditions de paiement et expédition:
|
| Nom du produit: | SSMB rf Conector | Plaquage: | plaqués en or |
|---|---|---|---|
| Durabilité: | 500 cycles | Matériau de contact: | Laiton, Mrd ECU |
| Matériel: | D'autres produits | Norme de conception:: | Le CEI 1169-33 |
| Le type: | À droite. | Le sexe: | Femme |
| Surligner: | Connecteur RF féminin droit,Connecteur RF féminin plaqué or,Connecteur d'adaptateur coaxial RF SSMB |
||

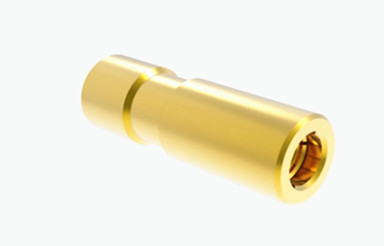

Connecteur RF féminin SSMB revêtu d'une lampe à incandescence pour câble SFF-50-1
Les produits de la série SSMB sont des connecteurs coaxiaux à radiofréquence en miniature à poussée et à pincement qui ont été développés et fabriqués conformément à la norme IEC60169-19.Ces connecteurs possèdent des caractéristiques telles que la taille compacte, légère et conviviale, ce qui les rend adaptés à l'utilisation dans les équipements et instruments de micro-radio.
Spécification
| Caractéristiques électriques | ||
| Impédance | 50 ohms | |
| Plage de fréquences | DC ~ 40 GHz | |
| Voltage nominal | 170 VRMS (niveau maximum de la mer) | |
| Dielectriques Résistance à la tension | 500 VRMS (niveau maximum de la mer) | |
| Résistance à l'isolation | ≥ 2000 MOhm | |
| Résistance au contact | Conducteur extérieur | ≤ 2mOhm |
| Conducteur central | ≤ 6 mOhm | |
| VSMR | ≤1.25 | |
| Perte d'insertion | ≤ 0,30 dB | |

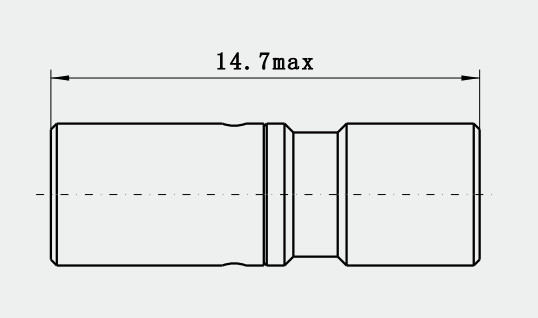

Détails du produit
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Masculin/bouchon | D'autres produits | d'une épaisseur de |
| Femme/Souvette | Bronzée Sn-P | d'une épaisseur de | |
| Contact de résilience | d'une épaisseur n'excédant pas 10 mm | D'une épaisseur n'excédant pas 1 mm | |
| Coque / boîtier | Laiton, acier inoxydable | D'une épaisseur n'excédant pas 1 mm | |
| Des isolants | PTFE | ||
| Anneau de scellement | Ruban de silicone | ||
| Durabilité | 500 cycles | ||
| Conforme à la directive RoHS | - Oui, oui. |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 0.6N maximum |
| Force de détachement | 0.6 N maximum |
Spécification environnementale:
| Température de fonctionnement | -65 à +165°C |
| Rating de propriété intellectuelle (appariés) | Pour la protection contre la corrosion |
Caractéristiques:
1Taille miniature: Les connecteurs SSMB sont conçus pour être plus petits que les connecteurs SMB standard, avec un diamètre de filetage extérieur approximatif de seulement 10 millimètres.Cette taille compacte est avantageuse dans les environnements à espace restreint.
2.Léger: en raison de leurs dimensions plus petites, les connecteurs SSMB sont également plus légers en poids, ce qui est bénéfique lorsqu'un grand nombre de connecteurs est utilisé, car il réduit la masse globale,faciliter la portabilité et l'installation.
3.Facile à connecter: les connecteurs SSMB sont conçus pour une fonctionnalité de poussée et d'accrochage,ce qui signifie qu'ils peuvent être facilement fixés aux dispositifs correspondants sans nécessiter d'outils supplémentaires ou une force excessive.
Applications:
Équipement radio: Dans les appareils de communication radio, les connecteurs SSMB sont couramment utilisés pour relier les antennes aux émetteurs-récepteurs, assurant une transmission de signal stable.
Instrumentation électronique: Dans les instruments électroniques à haute fréquence, les connecteurs SSMB sont utilisés pour connecter les équipements de mesure et d'essai, en maintenant un transfert de données précis.
Stations de base sans fil: dans les stations de base de communication sans fil, les connecteurs SSMB sont utilisés pour interfacer les câbles de transmission E1 avec les petites boîtes de transmission DDF,représentant une application typique dans les équipements de la station de base.
Le numéro d'immatriculation
Nous avons plus de 10 000 types de produits d'interconnexion (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), si le connecteur que vous utilisez n'est pas trouvé,S'il vous plaît contactez-nous avec vos coordonnées.
