WR12 BJ740 à 1,0 mm Femme guide d'onde à l'adaptateur de coaxie 60 GHz ~ 90 GHz Angle droit 1,0 / BJ740-KF
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | WR12 Guide d'onde pour les adaptateurs coaxiaux | Matériel: | Laiton |
|---|---|---|---|
| Gamme de fréquences: | 60 à 90 GHz | Connecteur: | 1,0 mm |
| Vswr: | 1.45 | Impédance: | 50 ohms |
| Taille de guide d'ondes: | Le numéro de série WR12, BJ740 | Style corporel: | Angle droit |
| Mettre en évidence: | WR12 BJ740 Adaptateur de guidage d'onde à coax,1.0mm Guide d'ondes féminin à adaptateur coaxial,60 GHz ~ 90 GHz Guide d'onde à l'adaptateur coaxial |
||
Adaptateur coaxial à guide d'ondes WR12 BJ740 vers 1,0 mm femelle
La fréquence de adaptateurs guide d'ondes vers coaxiaux traités par Elite Electronic (ELT) couvre 5,4 GHz-110 GHz. Avec une grande fiabilité, une petite taille et d'excellentes performances, il est largement utilisé dans les équipements de mesure hyperfréquence et d'ondes millimétriques. Le guide d'ondes a des guides d'ondes rectangulaires standard et à double crête, et des guides d'ondes non standard peuvent être personnalisés selon les exigences de l'utilisateur. L'interface de connexion d'extrémité coaxiale comprend N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 et microbande. Les adaptateurs guide d'ondes vers coaxiaux sont divisés en deux types : lancement d'extrémité et lancement à angle droit à partir de l'orientation de l'interface. Parmi eux, le type de lancement RA peut également être utilisé comme une structure haute puissance.
Spécification de 1.0/BJ740-KF:
| Nom du produit | Adaptateurs coaxiaux WR12 vers 1,0 mm |
| Numéro de modèle | 1.0/BJ740-KF |
| Type coaxial | 1,0 mm |
| Taille du guide d'ondes | WR12 (BJ740) |
| Style de corps | Angle droit |
| Gamme de fréquences | 60-90 GHz |
| Impédance SMA | 50 Ohm |
| VSWR | 1.45 |
Avantages :
-Nos adaptateurs de guide d'ondes sont d'une grande fiabilité, d'une taille miniature et d'excellentes performances, etc., ce qui les rend largement adoptés dans les équipements de mesure hyperfréquence et d'ondes millimétriques, etc.

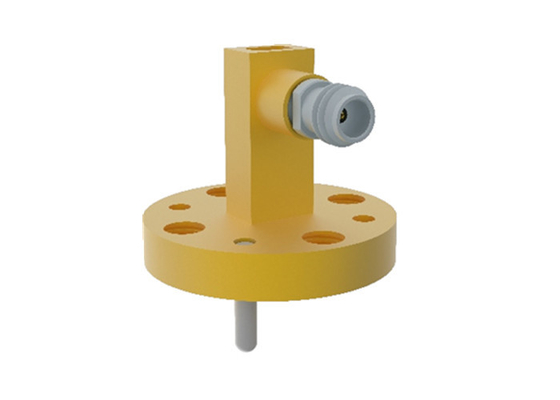

Schéma et images de Adaptateur coaxial à guide d'ondes WR12 BJ740 vers 1,0 mm femelle 1.0/BJ740-KF:
Liste des Adaptateurs de guide d'ondes vers coaxiaux de 1,0 mm:
| Numéro de modèle | Description | Remarque |
| 1.0/BJ740-KF | Adaptateurs à angle droit femelles WR12(BJ740) vers 1,0 mm | |
| 1.0/BJ740-KFE | Adaptateurs à lancement d'extrémité femelles WR12(BJ740) vers 1,0 mm | BJ740=WR12 |
| 1.0/BJ900-KF | Adaptateurs à angle droit femelles WR10(BJ900) vers 1,0 mm | BJ900=WR10 |
| 1.0/BJ900-KFE1 | Adaptateurs à lancement d'extrémité femelles WR10(BJ900) vers 1,0 mm | |
| Type personnalisé | Des tailles personnalisées sont acceptables |
Références croisées des normes de guide d'ondes
| Normes chinoises | Normes internationales | Gamme de fréquences (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
REMARQUE :
Nous avons plus de 1 000 types d'Adaptateurs de guide d'ondes vers coaxiaux au choix, si l'adaptateur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées. La dimension ODM est la bienvenue.
Adaptateurs de guide d'ondes vers coaxiaux connexes d'Elite Electronic.
