74GHz~110GHz WR10 BJ900 à 1,0 mm Femelle Direction d'onde à angle droit à l'adaptateur de coax 1.0/BJ900-KF
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | WR10 BJ900 Guide d'onde pour les adaptateurs coaxiaux | Matériel: | Laiton |
|---|---|---|---|
| Placage: | Plaqué or | Gamme de fréquences: | Les fréquences de fréquence de l'appareil sont: |
| Connecteur: | 1,0 mm | Vswr: | 1.5 |
| Taille de guide d'ondes: | Le numéro de série WR10,BJ900 | Style corporel: | Angle droit |
| Mettre en évidence: | WR10 BJ900 Adaptateur coaxiale à guidage d'onde,Adaptateur coaxiale à guide d'onde de 74 à 110 GHz,Adaptateur coaxiale à guidage d'onde à angle droit |
||
74 GHz~110 GHz Adaptateur d'onde WR10 BJ900 vers adaptateur coaxial à angle droit femelle 1,0 mm
La fréquence de adaptateurs guide d'ondes vers coaxiaux traités par Elite Electronic (ELT) couvre 5,4 GHz-110 GHz. Avec une grande fiabilité, une petite taille et d'excellentes performances, il est largement utilisé dans les équipements de mesure hyperfréquence et d'ondes millimétriques. Le guide d'ondes a des guides d'ondes rectangulaires et à double crête standard, et des guides d'ondes non standard peuvent être personnalisés selon les exigences de l'utilisateur. L'interface de connexion d'extrémité coaxiale comprend N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 et microbande. Les adaptateurs guide d'ondes vers coaxiaux sont divisés en deux types : lancement d'extrémité et lancement à angle droit à partir de l'orientation de l'interface. Parmi eux, le type de lancement RA peut également être utilisé comme une structure haute puissance.
Spécification de 1.0/BJ900-KF:
| Nom du produit | Adaptateurs coaxiaux WR10 vers 1,0 mm de type angle droit |
| Numéro de modèle | 1.0/BJ900-KF |
| Type coaxial | 1,0 mm |
| Taille du guide d'ondes | WR10 (BJ900) |
| Style de corps | Lancement d'extrémité |
| Gamme de fréquences | 74 GHz-110 GHz |
| Impédance SMA | 50 Ohm |
| VSWR | 1.5 |
Avantages :
-Nos adaptateurs de guide d'ondes sont d'une grande fiabilité, d'une taille miniature et d'excellentes performances, etc., ce qui les rend largement adoptés dans les appareils de mesure hyperfréquence et d'ondes millimétriques, etc.

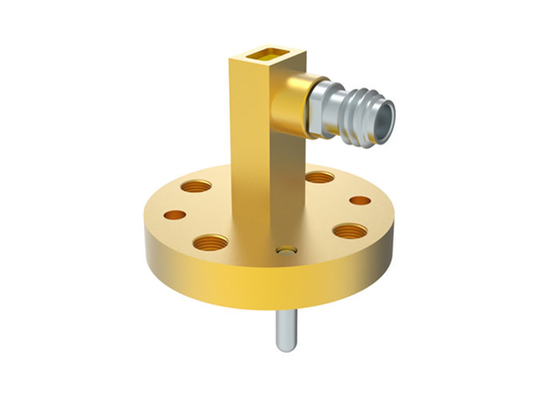

Schéma et images de Adaptateur d'onde WR10 BJ900 vers adaptateur coaxial femelle 1,0 mm 1.0/BJ900-KF:
Courbes de test de Adaptateur d'onde WR10 BJ900 vers adaptateur coaxial femelle 1,0 mm 1.0/BJ900-KF:
Liste des Adaptateurs guide d'ondes vers coaxiaux 1,0 mm :
| Numéro de modèle | Description | Remarque |
| 1.0/BJ740-KF | Adaptateurs à angle droit femelles WR12(BJ740) vers 1,0 mm | |
| 1.0/BJ740-KFE | Adaptateurs de lancement d'extrémité femelles WR12(BJ740) vers 1,0 mm | BJ740=WR12 |
| 1.0/BJ900-KF | Adaptateurs à angle droit femelles WR10(BJ900) vers 1,0 mm | BJ900=WR10 |
| 1.0/BJ900-KFE1 | Adaptateurs de lancement d'extrémité femelles WR10(BJ900) vers 1,0 mm | |
| Type personnalisé | Les tailles personnalisées sont acceptables |
Relatif à Adaptateurs guide d'ondes vers coaxiaux 1,0 mm WR10 d'Elite Electronic.
Références croisées de la norme de guide d'ondes
| Norme chinoise | Norme internationale | Gamme de fréquences (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
Waveguide to Coax Adapter-ELT 2024.pdf
REMARQUE :
Nous avons plus de 1 000 types d'Adaptateurs guide d'ondes vers coaxiaux au choix, si l'adaptateur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées. La dimension ODM est la bienvenue.
