Adaptateur coaxial-guide d'ondes 1.85mm femelle à lancement frontal 32.9GHz~59.6GHz WR19 BJ500 1.85/BJ500-KFE1
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Guide d'ondes WR19 BJ500 vers adaptateurs coaxiaux | Matériel: | Laiton |
|---|---|---|---|
| Gamme de fréquences: | 320,9 à 59,6 GHz | Connecteur: | 1.85mm |
| Vswr: | 1.4 | Impédance: | 50 ohms |
| Taille de guide d'ondes: | WR19,BJ500 | Style corporel: | Fin du lancement |
| Mettre en évidence: | 32.9GHz~59.6GHz Guide d'onde à adaptateur de coax,Fin du lancement Adaptateur coaxiale de guidage d' onde,Adaptateur coaxiale de guidage d'ondes WR18 BJ500 |
||
Adaptateur coaxial à guide d'ondes 32,9 GHz~59,6 GHz WR19 BJ500 vers 1,85 mm femelle à lancement frontal
La fréquence de adaptateurs guide d'ondes vers coaxiaux traités par Elite Electronic (ELT) couvrent 5,4 GHz-110 GHz. Avec une grande fiabilité, une petite taille et d'excellentes performances, il est largement utilisé dans les équipements de mesure hyperfréquence et d'ondes millimétriques. Le guide d'ondes a des guides d'ondes rectangulaires et à double crête standard, et des guides d'ondes non standard peuvent être personnalisés selon les exigences de l'utilisateur. L'interface de connexion d'extrémité coaxiale comprend N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 et microbande. Les adaptateurs guide d'ondes vers coaxiaux sont divisés en deux types : lancement frontal et lancement à angle droit à partir de l'orientation de l'interface. Parmi eux, le type de lancement RA peut également être utilisé comme une structure haute puissance.
Spécification de 1.85/BJ500-KFE1:
| Nom du produit | Adaptateurs coaxiaux WR19 BJ500 vers 1,85 mm - Lancement frontal |
| Numéro de modèle | 1.85/BJ500-KFE1 |
| Type coaxial | 1,85 mm |
| Taille du guide d'ondes | WR19(BJ500) |
| Style de corps | Lancement frontal |
| Plage de fréquences | 32,9 GHz-59,6 GHz |
| Impédance SMA | 50 Ohm |
| VSWR | 1.4 |
Avantages :
-Nos adaptateurs de guide d'ondes sont d'une grande fiabilité, d'une taille miniature et d'excellentes performances, etc., ce qui les rend largement adoptés dans les équipements de mesure hyperfréquence et d'ondes millimétriques, etc.

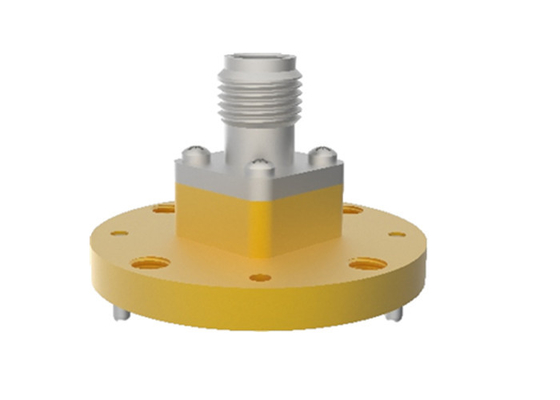

Schéma et images de Adaptateur de guide d'ondes WR19 BJ500 vers 1,85 mm femelle vers coaxial 1.85/BJ500-KFE1:
Liste des Adaptateurs de guide d'ondes vers coaxiaux de 1,85 mm :
| Numéro de modèle | Description | Remarque |
| 1.85/BJ500-KF4 | Adaptateurs à angle droit femelles WR19(BJ500) vers 1,85 mm | |
| 1.85/BJ500-KFE1 | Adaptateurs à lancement frontal femelles WR19(BJ500) vers 1,85 mm | BJ500=WR19 |
| 1.85/BJ620-KF | Adaptateurs à angle droit femelles WR15(BJ620) vers 1,85 mm | BJ620=WR15 |
| 1.85/BJ620-KFE | Adaptateurs à lancement frontal femelles WR15(BJ620) vers 1,85 mm | |
| Type personnalisé | Des tailles personnalisées sont acceptables |
Produits connexes des adaptateurs de guide d'ondes vers coaxiaux de 1,85 mm d'Elite Electronic:
Références croisées de la norme de guide d'ondes
| Norme chinoise | Norme internationale | Plage de fréquences (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
REMARQUE :
Nous avons plus de 1 000 types d'Adaptateurs de guide d'ondes vers coaxiaux au choix, si l'adaptateur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées. La dimension ODM est la bienvenue.
