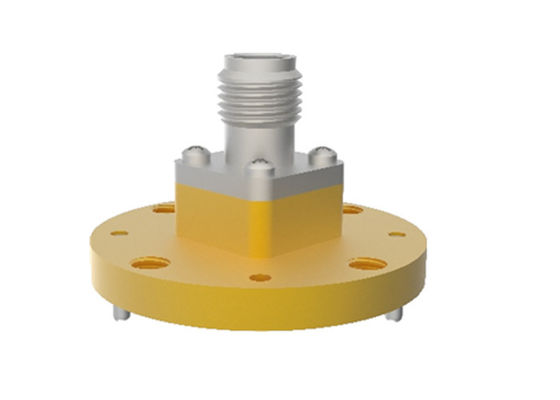

Adaptateur Guide d'ondes WR19 BJ500 vers 1.85mm femelle à lancement terminal 1.85/BJ500-KFE1 39.2GHz~59.6GHz
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Guide d'ondes WR19 BJ500 vers adaptateurs coaxiaux | Matériel: | Laiton |
|---|---|---|---|
| Gamme de fréquences: | 320,9 à 59,6 GHz | Connecteur: | 1.85mm |
| Vswr: | 1.4 | Impédance: | 50 ohms |
| Taille de guide d'ondes: | WR19,BJ500 | Style corporel: | Fin du lancement |
| Mettre en évidence: | Adaptateur guide d'ondes WR19 vers 1.85mm,Adaptateur de lancement terminal BJ500 vers 1.85mm,Adaptateur guide d'ondes coax 39.2-59.6GHz |
||
Adaptateur guide d'ondes vers coaxial WR19 BJ500 vers extrémité femelle 1.85mm
La fréquence de adaptateurs guide d'ondes vers coaxiaux traité par Elite Electronic (ELT) couvre 5.4GHz-110GHz. Avec une haute fiabilité, une petite taille et d'excellentes performances, il est largement utilisé dans les équipements de mesure micro-ondes et d'ondes millimétriques. Le guide d'ondes possède des guides d'ondes rectangulaires standard et à double crête, et des guides d'ondes non standard peuvent être personnalisés selon les exigences de l'utilisateur. L'interface de connexion d'extrémité coaxiale comprend N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 et microstrip. Les adaptateurs guide d'ondes vers coaxiaux sont divisés en deux types : à lancement d'extrémité et à lancement d'angle droit selon l'orientation de l'interface. Parmi eux, le type de lancement RA peut également être utilisé comme une structure haute puissance.
Spécification de 1.85/BJ500-KFE1:
| Nom du produit | Adaptateurs guide d'ondes WR19 BJ500 vers coaxial 1.85mm - Lancement d'extrémité |
| N° de modèle | 1.85/BJ500-KFE1 |
| Type coaxial | 1.85mm |
| Taille du guide d'ondes | WR19(BJ500) |
| Style de corps | Lancement d'extrémité |
| Plage de fréquences | 39.2GHz-59.6GHz |
| Impédance | 50 Ohm |
| VSWR | 1.4 |
Avantages:
-Nos adaptateurs de guide d'ondes sont d'une haute fiabilité, de taille miniature et d'excellentes performances, etc., ce qui les rend largement adoptés dans les appareils de mesure micro-ondes et d'ondes millimétriques, etc.
Dessin d'ensemble et images de Guide d'ondes WR19 BJ500 vers coaxial 1.85mm femelle 1.85/BJ500-KFE1:
Liste des Adaptateurs guide d'ondes vers coaxiaux 1.85mm:
| Numéro de modèle | Description | Remarque |
| 1.85/BJ500-KF4 | Adaptateurs d'angle droit femelles WR19(BJ500) vers 1.85mm | |
| 1.85/BJ500-KFE1 | Adaptateurs à lancement d'extrémité femelles WR19(BJ500) vers 1.85mm | BJ500=WR19 |
| 1.85/BJ620-KF | Adaptateurs d'angle droit femelles WR15(BJ620) vers 1.85mm | BJ620=WR15 |
| 1.85/BJ620-KFE | Adaptateurs à lancement d'extrémité femelles WR15(BJ620) vers 1.85mm | |
| Type personnalisé | Tailles personnalisées acceptables |
Produits associés aux adaptateurs guide d'ondes vers coaxiaux 1.85mm d'Elite Electronic:
Références croisées des normes de guide d'ondes
| Norme chinoise | Norme internationale | Plage de fréquences (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
NOTE :
Nous avons plus de 1 000 types d'Adaptateurs guide d'ondes vers coaxiaux au choix, si l'adaptateur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails. La dimension ODM est la bienvenue.
