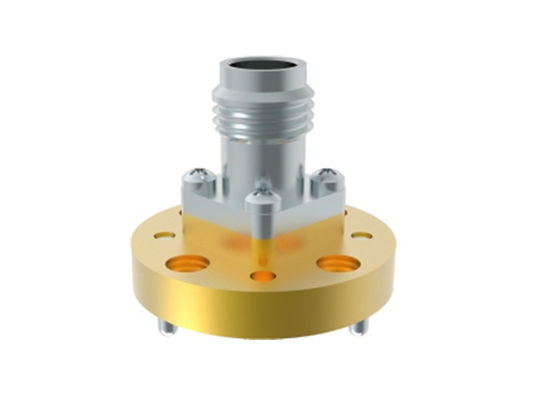

Adaptateur coaxial-guide d'ondes 1.85mm femelle vers WR15 BJ620 50GHz~67GHz, lancement en bout 1.85/BJ620-KFE
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Guide d'ondes WR15 BJ620 vers adaptateurs coaxiaux | Matériel: | Laiton |
|---|---|---|---|
| Gamme de fréquences: | 50 GHz à 67 GHz | Connecteur: | 1.85mm |
| Vswr: | 1.45 | Impédance: | 50 ohms |
| Taille de guide d'ondes: | Le numéro de série WR14,BJ620 | Style corporel: | Fin du lancement |
| Mettre en évidence: | "Précédent de sortie"1.85mm,une femme à l'adaptateur de coaxie. |
||
Adaptateur d'extrémité de lancement d'adaptateur de guide d'ondes WR15 BJ620 de 50 GHz ~ 67 GHz à 1,85 mm femelle
La fréquence de adaptateurs guide d'ondes vers coaxiaux traité par Elite Electronic (ELT) couvrent 5,4 GHz-110 GHz. Avec une grande fiabilité, une petite taille et d'excellentes performances, il est largement utilisé dans les équipements de mesure hyperfréquence et d'ondes millimétriques. Le guide d'ondes a guides d'ondes rectangulaires et à double crête standard, et des guides d'ondes non standard peuvent être personnalisés selon les exigences de l'utilisateur. L'interface de connexion d'extrémité coaxiale comprend N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 et microbande. Les adaptateurs guide d'ondes vers coaxiaux sont divisés en deux types : lancement d'extrémité et lancement à angle droit à partir de l'orientation de l'interface. Parmi eux, le type de lancement RA peut également être utilisé comme une structure haute puissance.
Spécification de 1.85/BJ620-KFE:
| Nom du produit | Adaptateurs coaxiaux WR15 BJ620 Waveguide vers 1,85 mm - Lancement d'extrémité |
| Numéro de modèle | 1.85/BJ620-KFE |
| Type coaxial | 1,85 mm |
| Taille du guide d'ondes | WR15(BJ620) |
| Style de corps | Lancement d'extrémité |
| Gamme de fréquences | 50 GHz-67 GHz |
| Impédance SMA | 50 Ohm |
| VSWR | 1.45 |
Avantages :
-Nos adaptateurs de guide d'ondes sont d'une grande fiabilité, d'une taille miniature et d'excellentes performances, etc., ce qui les rend largement adoptés dans les équipements de mesure hyperfréquence et d'ondes millimétriques, etc.
Schéma et images de Adaptateur de guide d'ondes WR15 BJ620 vers 1,85 mm femelle1.85/BJ620-KFE:
Liste de Adaptateurs de guide d'ondes vers coaxiaux de 1,85 mm :
| Numéro de modèle | Description | Remarque |
| 1.85/BJ500-KF4 | Adaptateurs à angle droit femelles WR19(BJ500) vers 1,85 mm | |
| 1.85/BJ500-KFE1 | Adaptateurs de lancement d'extrémité femelles WR19(BJ500) vers 1,85 mm | BJ500=WR19 |
| 1.85/BJ620-KF | Adaptateurs à angle droit femelles WR15(BJ620) vers 1,85 mm | BJ620=WR15 |
| 1.85/BJ620-KFE | Adaptateurs de lancement d'extrémité femelles WR15(BJ620) vers 1,85 mm | |
| Type personnalisé | Des tailles personnalisées sont acceptables |
Produits connexes des adaptateurs de guide d'ondes vers coaxiaux de 1,85 mm d'Elite Electronic:
Références croisées de la norme de guide d'ondes
| Norme chinoise | Norme internationale | Gamme de fréquences (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
REMARQUE :
Nous avons plus de 1 000 types d'Adaptateurs de guide d'ondes vers coaxiaux au choix, si l'adaptateur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées. La dimension ODM est la bienvenue.
