Connecteur coaxial RF à bride à 4 trous féminin de la série TNC avec micro-bande
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | BNC rf Conector | Plaquage: | d'une épaisseur n'excédant pas 10 mm |
|---|---|---|---|
| Durabilité: | 500 cycles | Matériau de contact: | Laiton, Mrd ECU |
| Matériel: | D'autres produits | Norme de conception:: | Le CEI 60169-8 |
| Le type: | À droite. | Le sexe: | Femme |
| Mettre en évidence: | Connecteur coaxial RF à bride à 4 trous,Connecteur coaxial RF à micro-bande,Connecteur coaxial RF de la série TNC |
||

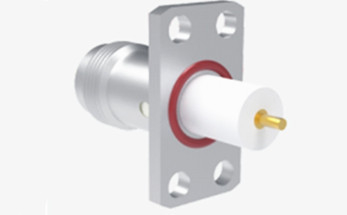

Connecteur coaxial RF à bride à 4 trous féminin de la série TNC avec micro-bande
Le connecteur TNC, également connu sous le nom de connecteur Bayonet Neill Concelman, est un connecteur RF miniature à connexion rapide / déconnexion conçu pour une utilisation par câble coaxial.Il dispose de deux boutons de baïonnette sur le connecteur fémininLes connecteurs TNC sont idéaux pour terminer des câbles coaxials miniatures à subminiatures (par exemple, RG-58, RG-59 jusqu'à RG-179,RG-316)Ils sont couramment utilisés dans la radio, la télévision et d'autres équipements électroniques RF, instruments de test, signaux vidéo, et étaient autrefois populaires pour les réseaux informatiques 10BASE2.Les connecteurs TNC sont disponibles en versions d'impédance de 50 ohms et 75 ohms pour correspondre à l'impédance caractéristique du câbleIls fonctionnent bien dans les applications à basse fréquence micro-ondes, y compris les moniteurs, les réseaux locaux, les appareils de télécommunication et les équipements de test.La structure de la baïonnette permet un engagement et un désengagement rapides et est interchangeable avec des connecteurs internationaux du même type.Cette conception les rend appropriés pour la connexion de câbles coaxials dans divers équipements et instruments radio.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50 ohms | |
| Plage de fréquences | DC ~ 4 GHz | |
| Voltage nominal | 500 VRMS (niveau maximum de la mer) | |
| Dielectriques Résistance à la tension | 1500 VRMS (niveau maximum de la mer) | |
| Résistance à l'isolation | ≥ 5000 MOhm | |
| Résistance au contact | Conducteur extérieur | ≤ 2,0 mOhm |
| Conducteur central | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |

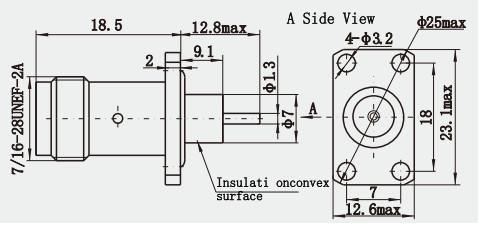

Dessin du produit
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Masculin/bouchon | D'autres produits | d'une épaisseur de |
| Femme/Souvette | Bronzée Sn-P | d'une épaisseur de | |
| Contact de résilience | d'une épaisseur n'excédant pas 10 mm | D'une épaisseur n'excédant pas 1 mm | |
| Coque / boîtier | Laiton, acier inoxydable | D'une épaisseur n'excédant pas 1 mm | |
| Des isolants | PTFE | ||
| Anneau de scellement | Ruban de silicone | ||
| Durabilité | 500 cycles | ||
| Conforme à la directive RoHS | - Oui, oui. |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 0.6N maximum |
| Force de détachement | 0.6 N maximum |
Spécification environnementale:
| Température de fonctionnement | -45 à +85°C |
| Rating de propriété intellectuelle (appariés) | Pour la protection contre la corrosion |
Caractéristiques:
1- Bonne performance à haute fréquence: il peut fonctionner dans une plage de fréquences plus élevée pour répondre aux exigences de la technologie de communication moderne pour la transmission de données à grande vitesse,et sa bande de fréquences de travail couvre généralement une plage allant de quelques GHz à des dizaines de GHz, qui convient à la transmission de signaux à haute fréquence tels que les micro-ondes et les ondes millimétriques.
2Faible perte: la perte de conducteur et la perte diélectrique de la ligne de microstrip sont relativement faibles, ce qui réduit la perte d'énergie du signal dans le processus de transmission.assure la qualité du signal et l'efficacité de la transmission, et améliore les performances globales du système.
Applications:
1. Connexion d'équipements expérimentaux: Dans les laboratoires des instituts de recherche scientifique et des universités, des connecteurs TNC sont utilisés pour connecter divers équipements expérimentaux,comme les analyseurs de spectre, analyseurs de réseau, générateurs de signaux, etc., pour soutenir la transmission et la mesure de signaux à haute fréquence et répondre aux besoins des chercheurs pour mener une variété de recherches expérimentales.
2Connexion d'équipements pédagogiques: dans l'enseignement de l'information électronique et d'autres matières connexes, les connecteurs TNC peuvent être utilisés pour connecter des équipements expérimentaux pédagogiques,comme la boîte d'expérience de principe de communication, boîte d'expérience de circuit électronique, etc., pour aider les étudiants à mieux comprendre et maîtriser les connaissances et les compétences connexes.
Le numéro d'immatriculation
Nous avons plus de 10 000 types de produits d'interconnexion (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), si le connecteur que vous utilisez n'est pas trouvé,S'il vous plaît contactez-nous avec vos coordonnées.
