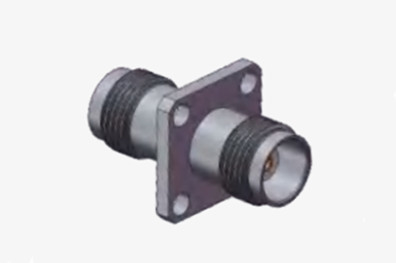

Connecteur coaxial RF à bride de 4 trous de sexe féminin à féminin

Connecteur coaxial RF à bride de 4 trous de sexe féminin à féminin

Spécification mécanique


Spécification environnementale:

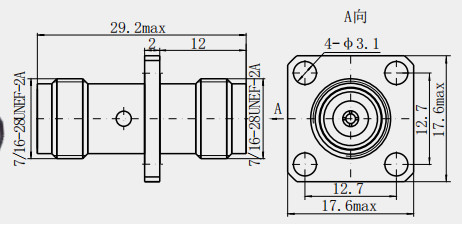

Dessin détaillé

Caractéristiques:

Pour les performances électriques

1- large gamme de fréquences: capable de résister à des fréquences allant jusqu'à 11 GHz, et certaines conceptions de précision peuvent même être appliquées jusqu'à 18 GHz,qui peut répondre aux besoins de divers scénarios d'application à haute fréquence.
2Une bonne correspondance d'impédance: une impédance commune de 50Ω est essentielle pour assurer la stabilité et les performances de la transmission du signal,qui réduit la réflexion et la distorsion du signal et assure la précision de la transmission du signal.
3Faible perte d'insertion: une faible perte d'insertion signifie que les signaux passant par le connecteur n'introduisent qu'une faible quantité d'atténuation du signal,qui a peu d'incidence sur la précision et la précision de la transmission du signal, en particulier dans les applications à haute fréquence.

Applications:

Champ de communication

1. Station de base de communication sans fil: Dans les stations de base de communication mobile, des adaptateurs TNC sont utilisés pour connecter différents composants RF, tels que des antennes, des filtres, des amplificateurs de puissance, etc.En raison de ses bonnes performances électriques et de sa durabilité mécanique, il peut assurer une transmission stable des signaux à haute fréquence, réduire les pertes et les interférences du signal et améliorer la qualité de communication et la couverture de la station de base.l'interface d'antenne de la station de base est adaptée au câble d'alimentation pour assurer une transmission et une réception efficaces du signal;.
2Système de communication par micro-ondes: dans la communication par micro-ondes,Les adaptateurs TNC peuvent être utilisés pour connecter différents composants de transmission tels que les câbles à ondes et coaxial pour réaliser la transmission et la distribution de signaux micro-ondesSa structure de connexion filetée de haute précision peut assurer un bon contact sous haute fréquence, réduire le VSWR et améliorer l'efficacité de transmission des signaux micro-ondes.qui est couramment utilisé dans les stations de relais micro-ondes, des stations terrestres de communication par satellite et d'autres équipements.
3. Système de télévision par câble: distributeur de signal de réseau de télévision par câble, branche et autres équipements, utilisent souvent l'adaptateur TNC pour connecter le câble coaxial, la distribution du signal de télévision aux différents terminaux utilisateurs.Adaptateur TNC étanche, performances antipoussière et performances électriques stables, peut s'adapter aux conditions extérieures et intérieures et à d'autres conditions environnementales complexes,pour assurer la haute qualité de la transmission du signal de télévision par câble.

Le numéro d'immatriculation
Nous avons plus de 10 000 types de connecteurs TNC, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
