Adaptateur de connecteur RF TNC à angle droit mâle à femelle pour communication
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | TNC Conector | Plaquage: | d'une épaisseur n'excédant pas 10 mm |
|---|---|---|---|
| Impédance: | 50Ω | Durabilité: | 500 cycles |
| Matériau de contact: | Laiton, Mrd ECU | Matériel: | D'autres produits |
| Norme de conception:: | Pour l'utilisation de l'aéronef | Le type: | Ra |
| Mettre en évidence: | Adaptateur de connecteur RF à angle droit,Adaptateur de connecteur TNC RF,Adaptateur de connecteur RF de communication |
||

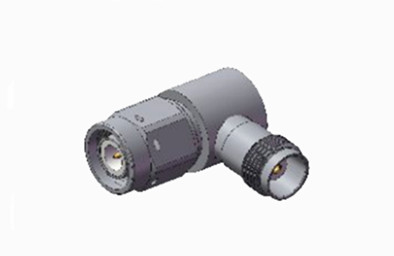

Adaptateur de connecteur RF TNC à angle droit mâle à femelle pour communication
La série TNC représente une itération filetée du connecteur BNC, caractérisée par sa conception d'accouplement à vis.et les unités imperméables maintiennent systématiquement une impédance de 50 Ohm sur une plage de fréquences allant de DC à 11 GHzLa gamme de produits comprend deux variantes principales: les connecteurs de polarité standard et inverse.Ces connecteurs sont optimisés pour une utilisation commerciale.Ils offrent des performances fiables dans diverses applications, notamment dans les connexions d'antenne et sont répandus dans l'avionique, les communications et divers secteurs industriels.Les versions à polarité inverse et à 75 Ohm des connecteurs TNC sont également proposées pour répondre à des exigences spécifiques..
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
Caractéristiques électriques | ||||
Impédance | 50Ω | |||
Plage de fréquences | DC ~ 4 GHz | |||
Voltage nominal | 2500VRMS (niveau maximum de la mer) | |||
Dielectriques Résistance à la tension | 750VRMS (niveau maximum de la mer) | |||
Résistance à l'isolation | ≥ 2000 MΩ | |||
Résistance au contact | Conducteur extérieur | ≤ 6 mΩ | ||
Conducteur central | ≤ 1,5 mΩ | |||
VSMR | ≤ 13 | |||
Spécification mécanique
| Norme de conception | Pour l'utilisation de l'aéronef |
| Conforme à la directive RoHS | - Oui, oui. |
| Termination du contact avec le centre | Crimp |
| Termination du contact extérieur | Crimp |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 13.6N maximum |
| Force de détachement | 13.6N maximum |
Spécification environnementale:
| Température de fonctionnement | -30 à +70°C |
| Rating de propriété intellectuelle (appariés) | Pour la protection contre la corrosion |
Caractéristiques:
Conception structurelle raisonnable
1Petits et légers: les adaptateurs TNC sont relativement compacts, de petite taille et légers, faciles à transporter et à installer sans trop charger l'équipement,spécialement adapté aux scénarios d'application avec des exigences strictes en matière d'espace et de poids, tels que l'aérospatiale, les communications mobiles et d'autres domaines.
2- Modèles et méthodes d'installation diversifiés: il existe une variété de modèles parmi lesquels choisir, y compris masculin, féminin, droit, courbé, pannoyé, traversant le mur, etc.,qui peuvent répondre à différents besoins d'installation et à des contraintes d'espaceEn attendant, sa méthode de terminaison est également plus flexible et peut être installée par connexion de carte, soudage, crimping, etc., ce qui est pratique pour les utilisateurs de choisir en fonction de la situation réelle.
Applications:
1. Analyseur réseau: Dans l'analyseur réseau, l'adaptateur TNC peut être utilisé pour connecter le port de l'appareil testé et l'analyseur pour réaliser le test de performance RF de l'appareil testé,comme le coefficient de réflexion, coefficient de transmission et ainsi de suite.
2Dans l'analyseur de spectre,l'adaptateur TNC est utilisé pour connecter la source de signal testée et le port d'entrée de l'analyseur afin de transmettre le signal testé à l'analyseur de spectre pour analyse., qui aide les ingénieurs à comprendre les caractéristiques de fréquence et la distribution spectrale du signal.
3Générateur de signal: dans le générateur de signal, l'adaptateur TNC peut être utilisé pour connecter le port de sortie et l'appareil ou l'antenne soumis à l'essai,et transmettre le signal généré par le générateur de signal à l'appareil ou à l'antenne soumis à l'essai pour divers essais et expériences de signal.
Le numéro d'immatriculation
Nous avons plus de 10 000 types de produits d'interconnexion (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), si le connecteur que vous utilisez n'est pas trouvé,S'il vous plaît contactez-nous avec vos coordonnées.
