Connecteur RF à bride en acier inoxydable à 4 trous

Image Grand : Connecteur RF à bride en acier inoxydable à 4 trous Parlez Maintenant.

Détails sur le produit:

Lieu d'origine:	Chine
Nom de marque:	ELT (Elite)
Certification:	ISO-9001-2015
Numéro de modèle:	Le système de détection de l'émission de CO2 doit être conforme à l'annexe II.

Conditions de paiement et expédition:

Quantité de commande min:	100
Prix:	negotiable
Détails d'emballage:	Carton standard à l'exportation
Délai de livraison:	Dans un délai de 5 à 7 jours ouvrables (pour les stocks)

Le Chat

Description de produit détaillée

Nom du produit:	TNC Conector	Plaquage:	d'une épaisseur n'excédant pas 10 mm
Impédance:	50Ω	Durabilité:	500 cycles
Matériau de contact:	Laiton, Mrd ECU	Matériel:	Basse
Norme de conception:	Pour l'utilisation de l'aéronef	Le type:	Ra
Mettre en évidence:	Connecteur RF durable , Connecteur RF en acier inoxydable

Connecteur RF à bride en acier inoxydable à 4 trous

Le produit de la série TNC est essentiellement une variante filetée du connecteur BNC, qui se distingue par son mécanisme de filetage à vis pour une fixation sûre.les connecteurs imperméables maintiennent une impédance constante de 50 ohms et fonctionnent dans la gamme de fréquences DC à 11 GHzIl existe deux principaux types de connecteurs TNC: la polarité standard et inverse.ce qui les rend moins coûteux que les produits industriels ou à haute performanceLes connecteurs TNC sont fréquemment utilisés pour les connexions d'antenne et ont des applications diverses dans l'avionique, les communications,et divers secteurs industriels.

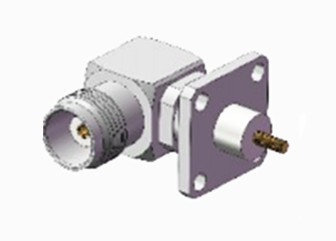

Connecteur RF à bride en acier inoxydable à 4 trous 0

Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.

Caractéristiques électriques
Impédance	50Ω
Plage de fréquences	DC ~ 4 GHz
Voltage nominal	2500VRMS (niveau maximum de la mer)
Dielectriques Résistance à la tension	750VRMS (niveau maximum de la mer)
Résistance à l'isolation	≥ 2000 MΩ
Résistance au contact	Conducteur extérieur	≤ 6 mΩ
	Conducteur central	≤ 1,5 mΩ
VSMR	≤ 13

Spécification mécanique

Norme de conception	Pour l'utilisation de l'aéronef
Conforme à la directive RoHS	- Oui, oui.
Termination du contact avec le centre	Crimp
Termination du contact extérieur	Crimp
Cycles d'accouplement	500 Cycles
Conservation des contacts	10N min
Retention du câble	100 N min
Force d'accouplement	13.6N maximum
Force de détachement	13.6N maximum

Spécification environnementale:

Température de fonctionnement	-30 à +70°C
Rating de propriété intellectuelle (appariés)	Pour la protection contre la corrosion

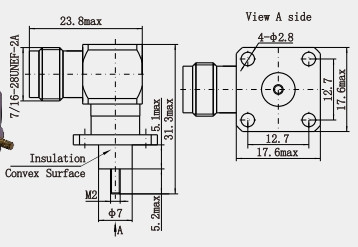

Dessin détaillé
Connecteur RF à bride en acier inoxydable à 4 trous 1

Caractéristiques:

Propriétés mécaniques

Forte anti-vibration: les connecteurs TNC ont de fortes performances anti-vibration, adaptées aux équipements de communication mobile dans des conditions de vibration.
Haute résistance mécanique: l'utilisation d'acier inoxydable et de connexions filetées robustes, ce qui rend le connecteur TNC à haute résistance mécanique, peut résister à un certain degré de traction externe,extrusion, etc., pas faciles à endommager.

Applications:
1. Communication machine à machine (M2M): dans les scénarios de communication M2M,Les connecteurs TNC sont utilisés pour connecter les modules de communication sans fil pertinents afin de réaliser la transmission de données entre les appareils et de soutenir le développement de l'Internet des objets.
2.Équipement de sécurité et de sûreté: des connecteurs TNC peuvent être utilisés dans la partie de transmission sans fil du système de surveillance de la sécurité pour assurer une transmission sans fil stable et fiable des données de surveillance.
3Équipement de détection: L'interface de transmission du signal RF dans certains équipements de détection sans fil spécifiques adopte un connecteur TNC pour répondre à la demande de détection.

Le numéro d'immatriculation
Nous avons plus de 10 000 types de connecteurs TNC, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos coordonnées.
