Connecteur coaxial RF à haute performance BMA féminin droit avec microstrip
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Mettre en évidence: | Connecteur coaxial RF féminin droit,Connecteur coaxial RF haute performance,Connecteur coaxial RF à micro bande |
||

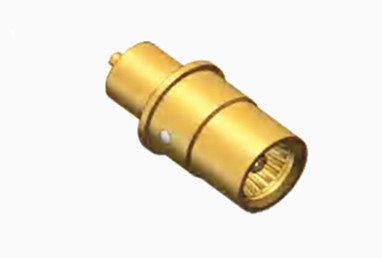

Connecteur coaxial RF à haute performance BMA féminin droit avec microstrip
La série BMA constitue une catégorie de connecteurs blind-mat, méticuleusement conçus et fabriqués conformément aux normes IEC1169-33.Ces connecteurs assurent un contact stable et présentent des caractéristiques électriques exceptionnelles.Un avantage notable réside dans leur capacité à flotter à la fois axiale et radiale, associée à un espace d'accouplement minimal requis et à une conception légère.les rendant idéales pour une application dans l'accouplement à l'aveugle des armoires de châssisLes connecteurs BMA sont largement utilisés dans la connectivité des modules au sein des cabinets de châssis et offrent une interchangeabilité avec des homologues internationaux du même type.faciliter l'engagement et le désengagement rapidesIls sont habiles à établir des connexions pour les câbles coaxials dans les équipements et instruments radio.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50 ohms | |
| Plage de fréquences | DC ~ 18 GHz | |
| Voltage nominal | 250 VRMS (niveau maximum de la mer) | |
| Dielectriques Résistance à la tension | 1000 VRMS (niveau maximum de la mer) | |
| Résistance à l'isolation | ≥ 5000 MOhm | |
| Résistance au contact | Conducteur extérieur | ≤ 2,0 mOhm |
| Conducteur central | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |

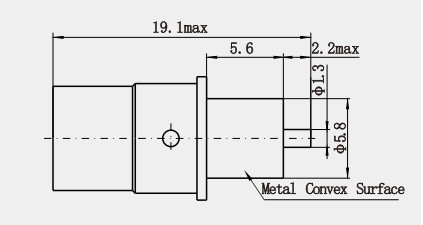

Détails du produit
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Masculin/bouchon | D'autres produits | d'une épaisseur de |
| Femme/Souvette | Bronzée Sn-P | d'une épaisseur de | |
| Contact de résilience | d'une épaisseur n'excédant pas 10 mm | D'une épaisseur n'excédant pas 1 mm | |
| Coque / boîtier | Laiton, acier inoxydable | D'une épaisseur n'excédant pas 1 mm | |
| Des isolants | PTFE | ||
| Anneau de scellement | Ruban de silicone | ||
| Durabilité | 500 cycles | ||
| Conforme à la directive RoHS | - Oui, oui. |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 0.6N maximum |
| Force de détachement | 0.6 N maximum |
Spécification environnementale:
| Température de fonctionnement | -55 à +155°C |
| Rating de propriété intellectuelle (appariés) | Pour la protection contre la corrosion |
Caractéristiques:
1. Facile à connecter: L'interface d'interface du connecteur BMA adopte l'interface aérienne, qui peut être rapidement connectée et déconnectée sans utiliser d'outils, améliorant l'efficacité du travail.
2. Large gamme d'applications: les connecteurs BMA sont largement utilisés dans diverses interconnexions dans les produits complets modulaires, tels que les panneaux à haute densité à grande vitesse et les backplanes,systèmes de signalisation numérique à grande vitesse, les systèmes de radar à réseau de phases, les backplanes RF et les assemblages de backplanes, et ainsi de suite.
3. Très personnalisable: selon les différentes exigences d'application, les connecteurs BMA peuvent être personnalisés avec différentes méthodes d'installation et longueurs de câbles pour répondre aux exigences d'utilisation spécifiques.
Applications:
1Équipement électronique de contre-mesures:
Dans le système de contre-mesures électroniques, il est utilisé pour connecter diverses reconnaissances,équipement de brouillage et anti-brouillage pour assurer le fonctionnement normal du système dans un environnement électromagnétique complexe et améliorer l'effet et la capacité des contre-mesures électroniques.
2Instruments d'essai et de mesure:
Dans les instruments d'essai RF, les connecteurs BMA peuvent être utilisés pour connecter l'équipement soumis à l'essai et les instruments d'essai, tels que les analyseurs de réseaux vectoriels, les analyseurs de spectre, etc.,pour assurer la transmission précise des signaux d'essai et l'exactitude des résultats de mesureSes excellentes propriétés électriques et mécaniques peuvent répondre aux besoins d'essais de haute précision.
Le numéro d'immatriculation
Nous avons plus de 10 000 types de produits d'interconnexion (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), si le connecteur que vous utilisez n'est pas trouvé,S'il vous plaît contactez-nous avec vos coordonnées.
