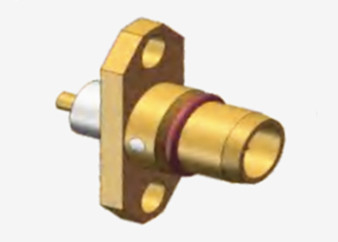

BMA Connecteur coaxial RF à bride à 2 trous pour montage de PCB
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Male |
| Mettre en évidence: | Connecteur coaxial RF BMA,Connecteur coaxial RF monté sur PCB |
||
BMA Connecteur coaxial RF à bride à 2 trous pour montage de PCB
Les connecteurs de la série BMA sont conformes à la norme IEC1169-33 et se caractérisent par une conception unique de feuille de ressort,qui garantit un contact fiable ainsi qu'une performance mécanique et électrique exceptionnelleCes connecteurs combinent les avantages des capacités de flottation axiale et radiale, nécessitent un espace minimal par unité et présentent une construction légère.Ils sont idéalement adaptés pour les applications à l'aveugle impliquant le châssis et les armoires, couramment utilisés dans les connexions de modules lors de l'assemblage du châssis et du boîtier.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50 ohms | |
| Plage de fréquences | DC ~ 4 GHz | |
| Voltage nominal | 500 VRMS (niveau maximum de la mer) | |
| Dielectriques Résistance à la tension | 1500 VRMS (niveau maximum de la mer) | |
| Résistance à l'isolation | ≥ 5000 MOhm | |
| Résistance au contact | Conducteur extérieur | ≤ 2,0 mOhm |
| Conducteur central | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |
Détails du produit:
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Masculin/bouchon | D'autres produits | d'une épaisseur de |
| Femme/Souvette | Bronzée Sn-P | d'une épaisseur de | |
| Contact de résilience | d'une épaisseur n'excédant pas 10 mm | D'une épaisseur n'excédant pas 1 mm | |
| Coque / boîtier | Laiton, acier inoxydable | D'une épaisseur n'excédant pas 1 mm | |
| Des isolants | PTFE | ||
| Anneau de scellement | Ruban de silicone | ||
| Durabilité | 500 cycles | ||
| Conforme à la directive RoHS | - Oui, oui. |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 0.58N maximum |
| Force de détachement | 0.6 N maximum |
Spécification environnementale:
| Température de fonctionnement | -45 à +155°C |
| Rating de propriété intellectuelle (appariés) | Pour la protection contre la corrosion |
Caractéristiques:
1. conception structurelle raisonnable: structurellement, il est la forme push-in de la série SMA, et l'interface d'interface adopte l'interface de l'air, cette conception aide à réduire le volume et le poids du connecteur,tout en maintenant de bonnes performances électriques.
2• Haute fiabilité: avec une durée de vie mécanique élevée, généralement jusqu'à 500 fois ou plus, peut assurer la stabilité et la fiabilité dans l'utilisation à long terme du procédé.
3Large gamme d'applications: adapté à une variété de connexions de circuits micro-ondes, en particulier pour le châssis, les armoires, l'insertion et la fermeture des stores,qui favorisent la modularité du radar et d'autres systèmes complets, a été largement utilisé au pays et à l'étranger.
Applications:
1. Instruments d'essai et de mesure: Dans les instruments d'essai RF, tels que les analyseurs de spectre, les analyseurs de réseau, les générateurs de signaux, etc.,Ils sont utilisés pour connecter la transmission du signal RF entre le dispositif soumis à l'essai et l'instrument d'essai..Ses performances électriques précises et ses caractéristiques de connexion stables peuvent assurer l'exactitude et la fiabilité des résultats des essais et aider à améliorer l'efficacité et la précision des essais et des mesures..
2. Appareils IoT: Avec le développement de l'IoT, un grand nombre de capteurs et de modules de communication sans fil doivent être connectés au réseau.Les connecteurs coaxiaux RF à microstrip BMA peuvent être utilisés pour connecter les modules RF des appareils IoT à la carte mère, réalisant la communication sans fil et la transmission de données entre les appareils, et fournissant une solution de connexion fiable pour les applications IoT.
Le numéro d'immatriculation
Nous avons plus de 10 000 types de produits d'interconnexion (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), si le connecteur que vous utilisez n'est pas trouvé,S'il vous plaît contactez-nous avec vos coordonnées.
