BMA Maison en acier inoxydable à 2 trous, connecteur coaxial RF
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Male |
| Mettre en évidence: | Connecteur coaxial RF à bride à 2 trous,Connecteur coaxial RF BMA,Connecteur coaxial RF mâle |
||

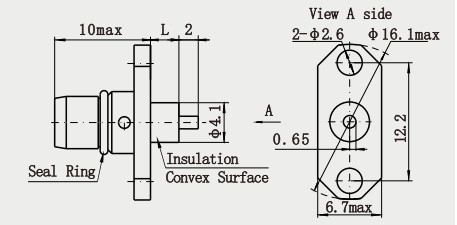

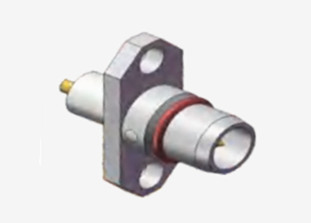

BMA Maison en acier inoxydable à 2 trous, connecteur coaxial RF
Les connecteurs de la série BMA sont conformes à la norme IEC1169-33 et sont conçus comme connecteurs blind mate.Ils incorporent une conception innovante de la feuille de ressort qui assure un contact fiable et une excellente performance mécanique et électriqueCes connecteurs offrent les avantages des capacités de flottation axiale et radiale, occupent un espace minimal par connecteur et sont légers.Ils conviennent pour une utilisation dans les applications blind mate avec châssis et armoires, ce qui les rend couramment utilisés dans les connexions de modules pour l'assemblage du châssis et de l'armoire.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50 ohms | |
| Plage de fréquences | DC ~ 4 GHz | |
| Voltage nominal | 500 VRMS (niveau maximum de la mer) | |
| Dielectriques Résistance à la tension | 1500 VRMS (niveau maximum de la mer) | |
| Résistance à l'isolation | ≥ 5000 MOhm | |
| Résistance au contact | Conducteur extérieur | ≤ 2,0 mOhm |
| Conducteur central | ≤ 0,5 mOhm | |
| VSMR | ≤ 13 | |
Détails du produit:
| Caractéristiques matérielles et mécaniques | |||
| Conducteur central | Masculin/bouchon | D'autres produits | d'une épaisseur de |
| Femme/Souvette | Bronzée Sn-P | d'une épaisseur de | |
| Contact de résilience | d'une épaisseur n'excédant pas 10 mm | D'une épaisseur n'excédant pas 1 mm | |
| Coque / boîtier | Laiton, acier inoxydable | D'une épaisseur n'excédant pas 1 mm | |
| Des isolants | PTFE | ||
| Anneau de scellement | Ruban de silicone | ||
| Durabilité | 500 cycles | ||
| Conforme à la directive RoHS | - Oui, oui. |
| Cycles d'accouplement | 500 Cycles |
| Conservation des contacts | 10N min |
| Retention du câble | 100 N min |
| Force d'accouplement | 0.58N maximum |
| Force de détachement | 0.6 N maximum |
Spécification environnementale:
| Température de fonctionnement | -45 à +155°C |
| Rating de propriété intellectuelle (appariés) | Pour la protection contre la corrosion |
Caractéristiques:
1. conception structurelle raisonnable: structurellement, il est la forme push-in de la série SMA, et l'interface d'interface adopte l'interface de l'air, cette conception aide à réduire le volume et le poids du connecteur,tout en maintenant de bonnes performances électriques.
2• Haute fiabilité: avec une durée de vie mécanique élevée, généralement jusqu'à 500 fois ou plus, peut assurer la stabilité et la fiabilité dans l'utilisation à long terme du procédé.
3Large gamme d'applications: adapté à une variété de connexions de circuits micro-ondes, en particulier pour le châssis, les armoires, l'insertion et la fermeture des stores,qui favorisent la modularité du radar et d'autres systèmes complets, a été largement utilisé au pays et à l'étranger.
Applications:
1. Les dispositifs de l'Internet des objets (IoT): Avec le développement de l'IoT, un grand nombre de capteurs et de modules de communication sans fil doivent être connectés au réseau.Les connecteurs coaxiaux RF à microstrip BMA peuvent être utilisés pour connecter le module RF des appareils IoT à la carte mère afin de réaliser la communication sans fil et la transmission de données entre les appareils., qui fournit une solution de connectivité fiable pour les applications IoT.
2 Équipement médical: les connecteurs BMA sont également utilisés dans les équipements d'imagerie médicale, les instruments de thérapie par micro-ondes et autres équipements médicaux.il est utilisé pour transmettre des signaux RF afin d'exciter et de recevoir des signaux de résonance magnétique du corps humain, permettant ainsi de réaliser des images médicales de haute qualité.qui améliore la facilité d'utilisation et l'effet diagnostique des équipements médicaux.
Le numéro d'immatriculation
Nous avons plus de 10 000 types de produits d'interconnexion (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP etc.), si le connecteur que vous utilisez n'est pas trouvé,S'il vous plaît contactez-nous avec vos coordonnées.
