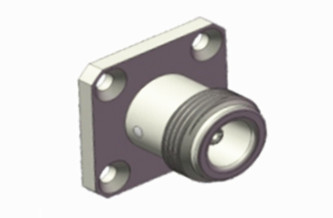

N Connecteur coaxial RF féminin à bride à 4 trous avec microstrip
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur de câble coaxial RF de type N | Plaquage: | d'une épaisseur n'excédant pas 10 mm |
|---|---|---|---|
| Impédance: | 50 ohms | Plage de fréquences: | DC~11GHz |
| Type de câble: | .141, SFT-50-3-1 | Le sexe: | Femme |
| Matériel: | en cuivre |
N Connecteur coaxial RF féminin à bride à 4 trous avec microstrip
Les connecteurs de type N sont des connecteurs coaxiaux à couplage fileté, qui possèdent une excellente capacité anti-vibration et des caractéristiques électriques.Ces connecteurs conviennent à différents types de câbles RF et sont couramment utilisés dans l'aviation, de l'aérospatiale, du radar, des communications sans fil, médicales, micro-ondes et numériques, ainsi que des instruments d'essai et de mesure.Nous fournissons des services de personnalisation pour différents types de connecteurs N et adaptateurs selon les exigences spécifiques des clients, y compris les options de montage à angle droit ou droit, de montage à flanc ou de montage à cloisons.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Pour les produits du noix de coco |
| Femme | D'une épaisseur n'excédant pas 1 mm | |
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable | Passivation plaquée en or |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

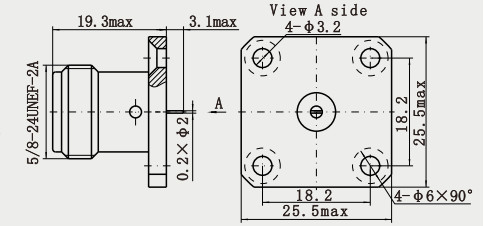

Le dessin (en mm) de N Connecteur coaxial RF féminin à bride à 4 trous avec microstrip
Caractéristiques:
1- haut blindage: la coque est généralement faite de matériau métallique avec de bonnes performances de blindage électromagnétique,pouvant empêcher efficacement l'influence des interférences électromagnétiques externes sur la transmission du signal et assurer la stabilité et la fiabilité du signal.
2. Forte durabilité: après un traitement et des essais spéciaux, il peut fonctionner de manière stable dans des conditions environnementales difficiles (tels que haute température, basse température, humidité, etc.).) et a une longue durée de vie.
3L'impédance caractéristique est facultative: l'impédance caractéristique est principalement de deux types, 50Ω et 75Ω, dont 50Ω est largement utilisée dans les communications mobiles, les données sans fil, les systèmes de rappel, etc.et 75Ω est principalement utilisé dans les systèmes de télévision par câble.
Applications:
1Système de communication des aéronefs: Dans le système de communication des aéronefs, des satellites et des autres aéronefs,Les connecteurs de type N sont utilisés pour connecter divers équipements de communication et antennes afin de réaliser la communication entre l'avion, centre de contrôle au sol et autres avions.Ses caractéristiques anti-vibrations et anti-chocs permettent de s'adapter à l'environnement complexe de l'aéronef dans le processus de vol et d'assurer le fonctionnement stable du système de communication.
2Système radar: Dans le système radar dans le domaine aérospatial, les connecteurs de type N sont utilisés pour connecter les émetteurs, récepteurs, antennes et autres composants radar afin de transmettre des signaux radar.Comme le système de radar doit fonctionner dans un environnement électromagnétique complexe, les performances de blindage du connecteur nécessitent des performances élevées.La coque métallique du connecteur de type N peut empêcher efficacement les interférences électromagnétiques externes et assurer la transmission normale des signaux radar.
Catégorie de produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Connecteur RF MCX/MMCX |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Connecteur RF SMP/SSMP |
| Connecteur RF SMA/SSMA |
| Sceaux hermétiques vitre-métal |
| Guide d' onde à l' adaptateur coaxial |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNCConnecteurs à ondes millimétriques ((2.4 mm, 2.92 mm) |
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Des connecteurs, si les connecteurs que vous utilisez ne sont pas trouvés, veuillez nous contacter avec vos détailsIls sont.
