N Connecteur RF monté sur une flange de broche en laiton féminin avec microstrip
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur de câble coaxial RF de type N | Plaquage: | d'une épaisseur n'excédant pas 10 mm |
|---|---|---|---|
| Impédance: | 50 ohms | Plage de fréquences: | DC~11GHz |
| Type de câble: | .141, SFT-50-3-1 | Le sexe: | Femme |
| Matériel: | en cuivre |

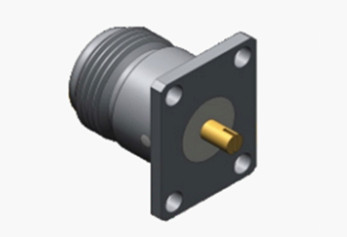

N Connecteur RF monté sur une flange de broche en laiton féminin avec microstrip
Les connecteurs de type N sont des connecteurs coaxiaux avec accouplement fileté, connus pour leurs excellentes capacités anti-vibrations et leurs performances électriques.Ils prennent généralement en charge des fréquences allant jusqu'à 11 GHz et sont compatibles avec divers types de câbles RF.Ces connecteurs sont couramment utilisés dans des applications telles que l'aviation, l'aérospatiale, le radar, les communications sans fil, médicales, micro-ondes et numériques, ainsi que dans les instruments de test et de mesure.Nous offrons des services de personnalisation pour différents connecteurs et adaptateurs de type N pour répondre aux exigences spécifiques de nos clients, y compris les configurations droites ou à angle droit, les options de montage en bride ou en cloisons.
Spécification
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Caractéristiques électriques | ||
| Impédance | 50Ω | |
| Plage de fréquences | DC ~ 11 GHz ((max.18 GHz) | |
| Voltage nominal | Le niveau de la mer est supérieur à 1000VRMS* (max. | |
| Dielectriques Résistance à la tension | Le niveau de la mer doit être supérieur à 1500VRMS* (max. | |
| Résistance à l'isolation | ≥ 5000 MΩ | |
| Résistance centrale | Conducteur extérieur | ≤ 0,5 mΩ |
| Conducteur central | ≤ 1,5 mΩ | |
| Résultats de la recherche | ≤ 13 | |
| Caractéristiques matérielles et mécaniques | ||
| Conducteur central | Homme | Pour les produits du noix de coco |
| Femme | D'une épaisseur n'excédant pas 1 mm | |
| Un contact résilient | Phosphore Bronze | D'une épaisseur n'excédant pas 1 mm |
| Coque / boîtier | L'acier inoxydable | Passivation plaquée en or |
| Serre-câble | D'autres produits | D'une épaisseur n'excédant pas 1 mm |
| Isolateur | PTFE | |
| Résistance à l'usure | Ruban de silicone | |
| Durabilité | 500 cycles | |

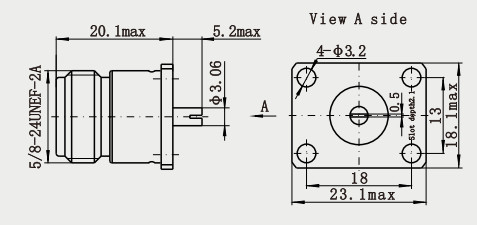

Le dessin (en mm) de N Connecteur RF monté sur une flange de broche en laiton féminin avec microstrip
Caractéristiques:
1L'utilisation de matériaux de haute qualité et un procédé de fabrication de précision produisent des pertes extrêmement faibles lors de la transmission du signal,qui contribue à améliorer l'efficacité et la qualité de la transmission du signal.
2Après un traitement et des essais spéciaux, il peut fonctionner de manière stable dans des conditions environnementales difficiles (tels que haute température, basse température, humidité, etc.) et a une longue durée de vie.
Applications:
1. Bonne adaptabilité environnementale: après un traitement et des essais spéciaux, les connecteurs à microbande de type N sont capables de fonctionner de manière stable dans des conditions environnementales difficiles (tels que des températures élevées, des conditions de fonctionnement difficiles, etc.).basse température, humidité, etc.) et ont une longue durée de vie, ce qui les rend adaptés à une utilisation en extérieur et dans divers environnements complexes.
2Compatibilité polyvalente: le connecteur à microstrip de type N est compatible avec de nombreux types de câbles, y compris les câbles semi-rigides et les câbles flexibles, etc., offrant une plus large gamme d'applications.Il est également conforme aux normes internationales (e.par exemple, IEC et IEEE) pour une interchangeabilité et une intégration faciles avec d'autres équipements.
Catégorie de produit:
| Adaptateur RF |
| Ensembles de câbles RF |
| Connecteur RF MCX/MMCX |
| Connecteur de la série J30J |
| Joints rotatifs à micro-ondes |
| Connecteur RF SMP/SSMP |
| Connecteur RF SMA/SSMA |
| Sceaux hermétiques vitre-métal |
| Guide d' onde à l' adaptateur coaxial |
| Connecteur RF TNC |
| Connecteur RF de type N |
| Connecteur RF BNCConnecteurs à ondes millimétriques ((2.4 mm, 2.92 mm) |
Emballage et livraison:
* Carton standard à l'exportation
* Conformément aux exigences des clients
Le numéro d'immatriculation
Nous avons plus de 10 000 types deN type Des connecteurs, si les connecteurs que vous utilisez ne sont pas trouvés, veuillez nous contacter avec vos détailsIls sont.
