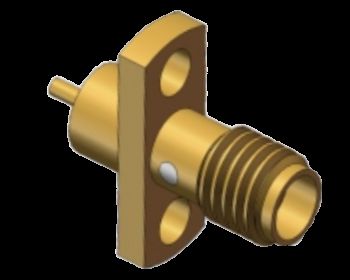

Connecteur coaxial RF SSMA / Mini SMA femelle à bride 50 ohms, jusqu'à 18 GHz
|
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur Microstrip Femelle SSMA | modèle: | Les données relatives à l'utilisation de l'appareil sont fournies à l'autorité compétente. |
|---|---|---|---|
| Gamme de fréquences: | 0.3 MHz à 18 GHz | Impédance: | 50Ω |
| Voltage nominal: | 250 V ou plus | DWV: | Pour les appareils électroniques |
| résistance d'isolement: | ≥ 5000 MΩ | Conducteur central: | Alliage de cuivre, plaqué d'or |
| Conducteur extérieur: | Alliage de cuivre, plaqué d'or | Méthode de bâti: | 2 Monture de la bride à trou |
| Isolateurs: | Ptfe | Échantillons: | En stock, Disponible |
| Mettre en évidence: | Connecteur RF SSMA 50 ohms,Connecteur RF Mini SMA femelle,Connecteur coaxial RF SSMA |
||
Connecteur microruban SSMA / MINI SMA RF COAX jusqu'à 18 GHz
Spécifications du produit
| Attribut | Valeur |
|---|---|
| Nom de produit | Connecteur microruban féminin SSMA |
| Modèle | SSMA-KFD2 |
| Gamme de fréquences | 0,3 MHz-18GHz |
| Impédance | 50Ω |
| Tension nominale | 250V |
| Dwv | 750V |
| Résistance à l'isolation | ≥5000mΩ |
| Chef d'orchestre | Alliage de cuivre, plaqué or |
| Chef d'orchestre extérieur | Alliage de cuivre, plaqué or |
| Méthode de montage | Support de bride à 2 trous |
| Isolateurs | Ptfe |
| Échantillons | En stock, disponible |
Aperçu du produit
Les connecteurs coaxiaux de la série SSMA sont des versions compactes de la norme d'interface SMA, environ 70% de la taille des connecteurs SMA traditionnels. Ces fonctionnalités de connecteurs hautes performances:
- Taille compacte avec une large bande de bande de fréquence
- Performances mécaniques et électriques supérieures
- Fiabilité élevée dans les applications exigeantes
- Connexion filetée (10-36Unf-2)
- Impédance caractéristique de 50Ω
- Opération de fréquence jusqu'à 30 GHz
Idéal pour la transmission de signal micro-ondes de haute précision, les connecteurs SSMA sont largement utilisés dans les champs de communication micro-ondes, de mesure, aérospatial, radar et électronique.
Nous avons les structures telles que les connecteurs de câble à sertissage, les connecteurs de câbles de soudure, les connecteurs de câbles de serrage, les connecteurs de montage à bride à 2 trous, les connecteurs de montage à bride à 4 trous, les connecteurs de soudure PCB à 4 jambes, les connecteurs de cloison, dans les adapeurs SSMA de série, entre les adapeurs SSMA série.
Dimensions d'interface
Dimensions de montage à la bride à 2 trous: SSMA-KFD2
Dimension de contour de 2 trous Bride Mont Copper Alliage SSMA Femelle Connecteurs de microstript coaxial (unité: mm)
Variations disponibles
Nous proposons des modèles similaires avec:
- Alliage en cuivre ou boîtier en acier inoxydable
- Différentes longueurs globales
- Diverses longueurs de surface convexe d'isolation / métal
- Différentes longueurs de broches et diamètres (0,88 mm, 0,6 mm, 0,5 mm, 0,3 mm, etc.)
D'autres modèles similaires ou plus de modèles, veuillez vérifier notre catalogue. Pour chaque modèle de notre catalogue, certains que nous avons en stock, certains ne sont pas de stock, mais la plupart d'entre eux, nous pouvons organiser la production dès que possible.
Applications
Xi'an Elite Electronic est l'un des principaux fabricants de solutions d'interconnexion systématiques.
- Systèmes aérospatiaux et aéronautiques
- Équipement de navigation et radar
- Systèmes de communication
- Instruments de mesure
- Applications électroniques
Nos produits de haute qualité utilisent les meilleurs matériaux et les processus stricts pour assurer la durabilité et la fiabilité dans des environnements difficiles.
Emballage et expédition
Conditionnement:Chaque connecteur coaxial SSMA RF monture SSMA est soigneusement emballé dans des cartons protecteurs pour assurer un transit sûr.
Expédition:Nous utilisons des services de messagerie fiables avec des numéros de suivi fournis à toutes les expéditions pour garantir une livraison rapide et sécurisée.
