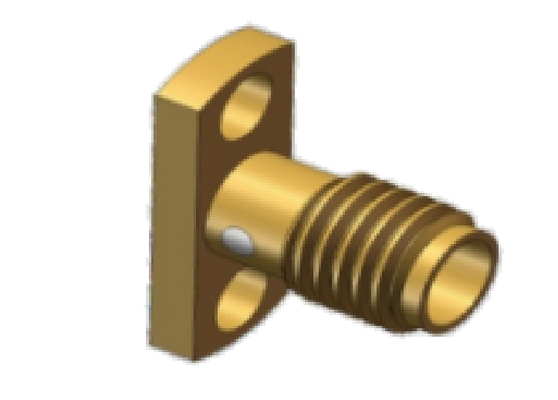

Connecteur SSMA Jack en alliage de cuivre plaqué or, montage sur bride à 2 trous, jusqu'à 18 GHz, utilisé pour les systèmes de communication hyperfréquences
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur microruban femelle SSMA à montage sur bride | Modèle: | SSMA-KFD131 |
|---|---|---|---|
| Gamme de fréquences: | 0,3 MHz-18 GHz | Logement: | Acier inoxydable, passivation |
| Contacts: | Alliage de cuivre, placage doré | Isolant: | PTFE |
| Résistance d'isolation: | >5000MΩ | DWV: | 750V |
| Impédance: | 50Ω | Température: | -55 ℃ ~ + 125 ℃ |
| En stock: | Échantillons en stock | Contacts: | Alliage de cuivre, plaqué or |
| Impédance: | 50Ω | ||
| Mettre en évidence: | Connecteur RF SSMA plaqué or,Connecteur à bride en alliage de cuivre,Connecteur de communication hyperfréquence 18 GHz |
||
Description du produit:
|
Caractéristiques électriques
|
||
|
Impédance
|
50Ω
|
|
|
Gamme de fréquences
|
DC~18GHz
|
|
|
Tension nominale
|
250VRMS
|
|
|
Tension diélectrique-résistance
|
750VRMS
|
|
|
Résistance d'isolement
|
≥5000MΩ
|
|
|
|
Conducteur extérieur
|
Normal≤2.5mΩ
|
|
Conducteur central
|
Normal≤4mΩ
|
|
|
ROS
|
≤1.3
|
|
| ROS | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Droit | ≤1.3 | ≤1.35 | ≤1.4 | |
| Angle droit | ≤1.3 | |||
| Adaptateur | ≤1.3 | ≤1.35 | ≤1.4 | |
| Autres | ≤1.3 |
La dimension extérieure du connecteur RF SSMA en alliage de cuivre plaqué or à montage à bride modèle : SSMA-KFD131
Applications :
Xi'an Elite Electronic est un fabricant leader de connecteurs et adaptateurs RF, de composants micro-ondes/guides d'ondes et d'assemblages de câbles, desservant les domaines de l'aérospatiale, de l'aviation, de la navigation, des satellites, des radars, communications depuis plus de 23 ans.
Personnalisation :
Services de personnalisation de produits pour montage à bride femelle SSMP selon dessin :
Nom de marque : ELT
MOQ : 200 pièces
Prix : Selon la quantité
Veuillez nous envoyer le dessin ou les détails et nous laisserons notre ingénieur organiser l'évaluation ou nous vous recommanderons un modèle alternatif ou vous fournirons notre solution.
Nous pouvons également fournir la personnalisation pour les connecteurs tels que SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, connecteurs Micro D, charges RF, Antennes, Filtres, Répartiteurs de puissance, Coupleurs...
Emballage et expédition :
Emballage pour Connecteur RF SSMA :
1 pièce/ petit sac en plastique
10 pièces/ grand sac en plastique
100 pièces/ boîte en carton
Le montage à bride du Connecteur RF SSMA est emballé en toute sécurité dans une petite boîte en carton pour assurer sa protection pendant l'expédition. La boîte est étiquetée avec le nom du produit et les spécifications pour une identification facile.
Pour l'expédition, le montage à bride du Connecteur RF SSMA est placé dans un carton. Nous fournirons le numéro de suivi après l'expédition.
