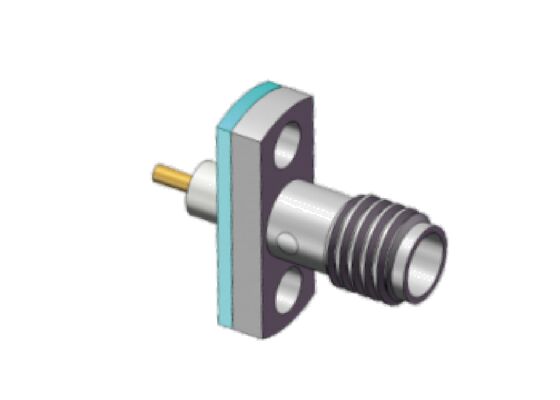

Monture de bride en acier inoxydable étanche SSMA Connecteur RF 18 GHz avec anneau d'étanchéité pour environnement hostile
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Modèle: | SSMA(S)-KFD232G | Fréquence: | C.C ~ 18 GHz |
|---|---|---|---|
| Méthode de montage: | Montage sur bride | Contacter le centre: | Alliage de cuivre, placage d'or |
| Coquille: | Acier inoxydable, passivation | Isolant: | PTFE |
| Genre: | Femelle | Durabilité: | 500 cycles d'accouplement |
| Délai de mise en œuvre: | 5-10 jours ouvrables pour les stocks | Personnalisation: | Selon le dessin |
| Mettre en évidence: | Connecteur SSMA RF étanche,connecteur de montage de bride en acier inoxydable,Connecteur RF 18 GHz avec anneau de scellement |
||
Description du produit:
Le connecteur RF SSMA (mini SMA) est un connecteur coaxial RF miniaturisé couplé à un fil, une variante compacte du connecteur RF SMA,conçus pour les applications d'ondes millimétriques à haute fréquence et les exigences de montage à haute densité.
Méthode de couplage et impédance: adopte un verrouillage de fil à haute résistance de 10-36 UNS; l'impédance caractéristique standard est de 50Ω.
Fréquence de fonctionnement:La limite supérieure conventionnelle est de 18 GHz, tandis que le modèle MSSM optimisé d'Elite Electronics peut atteindre 40 GHz ¢, ce qui dépasse de loin les 18 GHz des connecteurs SMA standard,ce qui le rend idéal pour les systèmes à ondes millimétriques.
Performance électrique et mécanique: avec une tension de résistance d'environ 750 V et une résistance d'isolation ≥ 1000 MΩ; présente une faible résistance de contact pour les conducteurs central/externe (généralement ≤ 5 mΩ pour le conducteur central et ≤ 2 MΩ pour le conducteur central).5 mΩ pour le conducteur extérieur); la durabilité typique de l'accouplement est de 500 cycles; la plage de température de fonctionnement est généralement comprise entre -40°C et +125°C.
Construction et matériaux: occupe environ 70% du volume d'un connecteur SMA; le contact central est principalement un alliage de cuivre plaqué or, l'isolant est généralement PTFE,et le boîtier est en alliage de cuivre plaqué or ou en acier inoxydableEn outre, Elite Electronics propose également des connecteurs RF SSMA avec des performances d'étanchéité hermétique et imperméable à l'eau.
Configuration de montage:Disponible dans une variété de formes, y compris les types droit/angle droit, la monture de bride, la soudure de PCB et les versions de crimping de câble.
Paramètres techniques:
| Modèle | Les données relatives à l'utilisation de l'appareil doivent être transmises à l'autorité compétente de l'État membre où l'appareil est situé. |
| Méthode de montage | Monture de la bride |
| Centre de contact | Alliage de cuivre, plaqué d'or |
| Logements | Acier inoxydable, passivation |
| Isolateur | PTFE |
| Fréquence | DC ~ 18 GHz |
| Durabilité | 500 cycles d'accouplement |
| Le sexe | Femme |
| Personnalisation | Selon le dessin |
Dimension de contour de la monture de la bride imperméable SSMA:
Le type de connecteur RF SSMA en acier inoxydable:Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes soient respectées.
Applications:
les secteurs aérospatiaux,Fichiers d'essais et de mesuresLes produits de base sont les suivants:Équipement électronique médical,Électronique industrielle et conception de PCB à haute densité.
Personnalisation:
La série de connecteurs RF SSMA d'Elite Electronics comprend des connecteurs de montage de brides RF SSMA, des connecteurs de câbles mini SMA et des connecteurs de montage de circuits imprimés SSMA à trous, offrant des performances fiables,des solutions de connectivité RF de haute performance adaptées à vos besoins exacts.
Nous offrons des conditions de paiement flexibles, y compris T/T et L/C, et notre capacité d'approvisionnement évolutive peut être entièrement personnalisée en fonction de vos besoins spécifiques, assurant une exécution rapide des commandes.Choisissez les connecteurs RF SSMA Elite Electronics pour une cohérence, des performances fiables et des solutions sur mesure conçues pour répondre à vos exigences d'application uniques.
MOQ de personnalisation SSMA: 200 pièces
Emballage et expédition:
Emballage:
Les connecteurs RF Elite Electronics SSMA sont équipés de solutions de protection de pointe, spécialement conçues pour protéger les composants de précision pendant le transit international.Chaque connecteur RF Elite SSMA est scellé individuellement dans des sacs ESD antistatiques, empêchant efficacement les dommages causés par les décharges électrostatiques (ESD), l'intrusion d'humidité et de poussière pour préserver l'intégrité des composants et les performances d'origine.les connecteurs sont placés dans des conditions rigides, des cartons rembourrés absorbant les chocs, qui atténuent efficacement les chocs, les vibrations et la pression externe lors de la manutention, du tri et du transport sur de longues distances.Tous les emballages sont clairement marqués avec des informations détaillées sur le produit, y compris le numéro de modèle, les spécifications techniques et la quantité exacte pour permettre une gestion rationalisée des stocks, une identification rapide des produits et une réception sans tracas pour les clients du monde entier,optimisation de l'ensemble de l'expérience de la chaîne logistique.
Pour la navigation:
Nous fournissons des solutions de livraison fiables et mondiales pour une livraison rapide et sûre de nos connecteurs RF SSMA.Toutes les commandes sont expédiées par des transporteurs logistiques internationaux de confiance avec un suivi complet en temps réel disponible pour une visibilité complète de l'expéditionNos connecteurs RF SSMA sont traités comme des composants électroniques fragiles avec des soins spécialisés tout au long du processus d'expédition pour éliminer les dommages de transit et assurer la ponctualité,Livraison en mauvais état.
Elite Electronics s'associe à des fournisseurs de logistique internationaux de premier plan pour gérer toutes les commandes de connecteurs RF de la SSMA,fournissant une fonctionnalité complète de suivi en temps réel 24/7 qui offre une visibilité complète de l'expédition de notre entrepôt à votre destination finale, vous permettant de suivre l'avancement de vos commandes à tout moment et n'importe où.
FAQ:
Q1: Quelle est la marque du connecteur RF SSMA?
R1: Le connecteur RF SSMA est marqué ELT.
Q2: Où est fabriqué le connecteur RF SSMA?
R2: Le connecteur RF SSMA est fabriqué à Xi'an, en Chine.
Q3: Quelles sont les certifications du connecteur RF?
A3: Le connecteur RF est certifié ISO9001 et ISO14001.
Q4: Quelle est la quantité minimale de commande et les détails d'emballage du connecteur RF SSMA?
R4: La quantité minimale de commande est de 50 pièces. L'emballage est de 10 pièces par sac et 100 pièces par carton.
Q5: Quels sont les délais de livraison et les modalités de paiement pour la commande du connecteur RF SSMA?
A5: le délai de livraison est de 5 à 10 jours ouvrables pour les commandes en stock. Les conditions de paiement acceptées sont T/T ou L/C.
