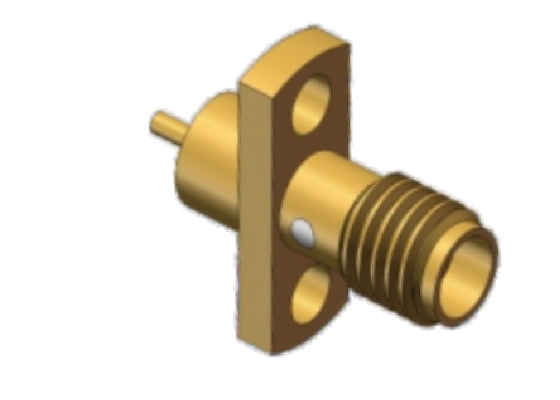

Support à bride SSMA femelle SSMA 18 GHz VSWR inférieur à 1,3 utilisant un composant micro-ondes
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur RF SSMA | Modèle: | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: |
|---|---|---|---|
| Gamme de fréquences: | 0,3 MHz-18 GHz | Logement: | Placage d'or en alliage de cuivre |
| Contacts: | Alliage de cuivre, plaqué or | Isolant: | PTFE |
| Résistance d'isolation: | >5000MΩ | DWV: | 750V |
| Impédance: | 50Ω | Température: | -55 ℃ ~ + 125 ℃ |
| En stock: | Échantillons en stock | ||
| Mettre en évidence: | Montage de la bride de prise féminine SSMA,Connecteur RF SSMA 18 GHz,Connecteur SSMA avec faible VSWR |
||
Description du produit:
|
Caractéristiques électriques
|
||
|
Impédance
|
50Ω
|
|
|
Gamme de fréquences
|
DC~18GHz
|
|
|
Tension nominale
|
250VRMS
|
|
|
Tension diélectrique-résistance
|
750VRMS
|
|
|
Résistance d'isolement
|
≥5000MΩ
|
|
|
|
Conducteur extérieur
|
Normal≤2,5mΩ
|
|
Conducteur central
|
Normal≤4mΩ
|
|
|
VSWR
|
≤1,3
|
|
| VSWR | DC~18GHz | 18GHz~26,5GHz | 26,5~40GHz | |
| Droit | ≤1,3 | ≤1,35 | ≤1,4 | |
| Angle droit | ≤1,3 | |||
| Adaptateur | ≤1,3 | ≤1,35 | ≤1,4 | |
| Autres | ≤1,3 |
La dimension extérieure des connecteurs RF SSMA en acier inoxydable passivé Modèle : SSMA-KFD19
Applications :
Xi'an Elite Electronic est un fabricant leader de connecteurs et adaptateurs RF, de composants micro-ondes/guides d'ondes & d'assemblages de câbles, servant dans les domaines de l'aérospatiale, de l'aviation, de la navigation, des satellites, des radars, communications depuis plus de 23 ans.
Personnalisation :
Services de personnalisation de produits pour SConnecteur RF SMA selon dessin :
Marque : ELT
MOQ : 200 pièces
Prix : Selon la quantité
Veuillez nous envoyer le dessin ou les détails et nous laisserons notre ingénieur organiser l'évaluation ou nous vous recommanderons un modèle alternatif ou vous fournirons notre solution.
Nous pouvons également fournir la personnalisation pour les connecteurs tels que SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2,92 mm, 2,4 mm, 1,85 mm, connecteurs Micro D, Charges RF, Antennes, Filtres, Diviseurs de puissance, Coupleurs...
Emballage et expédition :
Emballage pour connecteurs SSMA à montage sur bride :
1 pièce/ petit sac en plastique
10 pièces/ grand sac en plastique
100 pièces/ boîte en carton
Les connecteurs RF SSMA sont emballés en toute sécurité dans une petite boîte en carton pour assurer leur protection pendant l'expédition. La boîte est étiquetée avec le nom du produit et les spécifications pour une identification facile.
Pour l'expédition, les connecteurs RF SSMA sont placés dans un carton. Nous fournirons le numéro de suivi après l'expédition.
