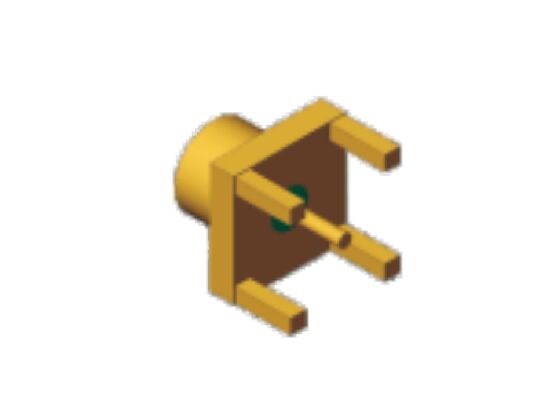

Connecteur coaxial RF mâle SMP hermétique à travers le trou de montage PCB conçu pour le blind mate de planche à planche
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteurs RF SMP | Impédance: | 50 ohms |
|---|---|---|---|
| Gamme de fréquences: | C.C ~ 40 GHz | Numéro de modèle: | SMP(M)-JHD41 |
| DWV: | 500 VRM* | Résistance d'isolation: | > 5000 MOhms |
| Genre: | Mâle | Contacter le centre: | Kovar, placage or |
| Matériaux de logement: | Kovar, placage or | Formulaire d'interface: | Détente limitée, alésage lisse |
| Monter: | Montage PCB traversant | Taux de fuite: | ≦1,01325 x 10-3 pa.cm3/s |
| Application: | Satcom, télémétrie, télécommande, radar, station de base 5G | ||
| Mettre en évidence: | Connecteur RF SMP à travers le trou de montage PCB,connecteur coaxiale mâle SMP hermétique,connecteur RF blind mate de carte à carte |
||
Description du produit :
Les connecteurs RF SMP sont le choix idéal pour une interconnexion fiable dans les systèmes électroniques compacts et haute performance. Bénéficiant d'excellentes performances RF et d'une robustesse mécanique, ils conviennent à une variété de scénarios d'application difficiles. Adoptant une conception d'interface à enclenchement pour une installation facile, ils sont exclusivement conçus pour les connexions carte à carte (PCB) et les connexions à accouplement aveugle, contraintes par l'espace, répondant parfaitement aux besoins d'interconnexion des équipements miniaturisés.
Ces connecteurs RF SMP présentent des performances de base exceptionnelles : ils offrent une capacité ultra-large bande avec une fréquence de fonctionnement allant jusqu'à 18 GHz, et même 40 GHz pour les modèles haut de gamme, garantissant l'intégrité du signal et une perte ultra-faible dans la transmission de télémétrie ; leur structure compacte et haute densité prend en charge une densité de montage ultra-élevée, ce qui en fait le premier choix pour les systèmes radar et de télémétrie miniaturisés ; équipés d'interfaces à alésage lisse, à détentes limitées et à détentes complètes, ils offrent une forte adaptabilité pour les cycles d'accouplement fréquents dans les environnements de test et une résistance aux vibrations dans les applications industrielles. De plus, la construction robuste résiste aux variations de température extrêmes, aux vibrations intenses et aux conditions électromagnétiques et physiques sévères pour des performances stables, et prend en charge le câble, la bride, le PCB traversant et d'autres méthodes de montage, s'adaptant de manière flexible aux différentes exigences de disposition des PCB.
Actuellement, les connecteurs RF SMP sont devenus une solution d'interconnexion hautement efficace et fiable pour les systèmes électroniques modernes exigeants, et sont largement utilisés dans la télémétrie aérospatiale, les radars à réseau phasé, les équipements de test et de mesure haut de gamme et d'autres domaines.
Paramètres techniques :
| Contact central | Kovar, Plaqué Or |
| Impédance | 50 Ohm |
| Genre | Mâle |
| Isolants | Verre |
| Température de fonctionnement | -55°C à +165°C |
| Matériaux du boîtier | Kovar, Plaqué Or |
| Gamme de fréquences | CC ~ 40 GHz |
| Forme de l'interface | Détente limitée, Alésage lisse |
| DWV | 500 VRMS* |
| Application | Aérospatiale, Aviation, Navigation, Satcom, Télémétrie, Télécommande, Radar, Station de base 5G |
Note3: Profondeur d'engagement 2,79 Note4: Hermétique
Applications :
Ce connecteur RF SMP convient à la télémétrie aérospatiale, aux communications par satellite, aux systèmes radar ou à l'infrastructure 5G. Le connecteur RF SMP Elite Electronics fournit des solutions de connectivité fiables et haute performance. Sa capacité d'approvisionnement est flexible pour répondre à diverses demandes, ce qui en fait un choix privilégié pour les ingénieurs et les intégrateurs de systèmes à la recherche de connecteur RF SMP de qualité avec des performances éprouvées et des normes de certification mondiales.
Personnalisation :
Elite Electronics propose des services de personnalisation de produits pour la série de connecteurs RF SMP. Nos produits connecteur RF SMP haute fréquence sont certifiés Rohs, ISO 9001 et 14001, garantissant une qualité supérieure et la conformité aux normes environnementales.
Les formes d'interface disponibles comprennent la détente complète, la détente limitée et l'alésage lisse, offrant des options polyvalentes pour répondre à divers besoins de connexion. Choisissez les services de personnalisation de connecteur RF SMP haute fréquence d'Elite Electronics pour des connecteur RF SMP fiables et haute performance, adaptés à vos spécifications.
MOQ pour la personnalisation : 200 pièces
Emballage et expédition :
Nos connecteurs RF SMP sont soigneusement emballés pour assurer une protection maximale pendant le transport. Chaque connecteur RF SMP est emballé individuellement dans un matériau antistatique et placé dans une boîte solide et rembourrée pour éviter tout dommage dû aux chocs ou aux vibrations.
L'emballage est clairement étiqueté avec les informations sur le produit, y compris les numéros de pièce et les spécifications, pour faciliter l'identification et la gestion des stocks.
FAQ :
Q1 : Quelle est la marque et le numéro de modèle du connecteur RF SMP ?
R1 : Le connecteur RF SMP est de marque ELT et le numéro de modèle commence par SMP-***
Q2 : Où le connecteur RF SMP est-il fabriqué ?
R2 : Le connecteur RF SMP est fabriqué à Xi'an, en Chine.
Q3 : Quelles certifications possède le connecteur RF SMP ?
R3 : Le connecteur RF SMP est certifié Rohs, ISO 9001 et ISO 14001.
Q4 : Quelle est la quantité minimale de commande et les détails d'emballage pour ce produit ?
R4 : La quantité minimale de commande est de 50 pièces, mais il n'y a pas de restriction de MOQ si le produit est en stock. L'emballage est de 1 pièce par sac en plastique et 10 sacs par carton.
Q5 : Quelles sont les conditions de paiement et le délai de livraison pour le connecteur RF SMP ?
R5 : Le paiement peut être effectué par T/T ou LC, et le délai de livraison pour la quantité en stock est de 5 à 7 jours ouvrables.
