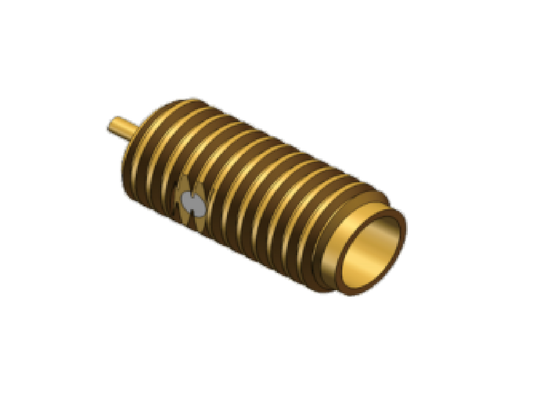

Connecteur RF SSMA de 50 ohms Mini SMA Jack féminin 18 GHz pour monture de cloisonnement avec vis 10-36UNS-2
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur RF SSMA | Impédance: | 50 ohms |
|---|---|---|---|
| DWV: | 500V | Gamme de fréquences: | C.C à 18GHz |
| Isolant: | PTFE | Contacter le centre: | Alliage de cuivre, plaqué or |
| Logement: | Alliage de cuivre, plaqué or | Monter: | Bâti de cloison étanche |
| Vis: | 10-36UNS-2 | Température: | -55 ℃ ~ + 125 ℃ |
| Application: | Aviation, navigation, Satcom, systèmes radar, communications, systèmes micro-ondes | Emplacement: | XIAN, CHINE |
| Mettre en évidence: | Montage sur cloisonnement de connecteur RF SSMA de 50 ohms,SSMA jack féminin de 18 GHz,connecteur mini SMA avec vis |
||
Description du produit :
Les connecteurs RF SSMA sont un type spécialisé de connecteurs RF coaxiaux miniatures conçus pour la précision dans les applications à haute fréquence. Distingués par leur facteur de forme compact et leurs performances fiables, ces connecteurs sont le choix privilégié pour les télécommunications modernes et l'ingénierie aérospatiale.
Caractéristiques de conception clés et spécifications
●
Conception compacte et peu encombrante : Les connecteurs SSMA ont une taille réduite par rapport aux connecteurs SMA standard. Cette conception miniature est essentielle pour les cartes de circuits imprimés à haute densité et les applications où l'espace est limité et où chaque millimètre compte.
●
Gamme de fréquences étendue : Capables de supporter des fréquences jusqu'à 18 GHz, les connecteurs SSMA garantissent une perte de signal minimale, ce qui les rend idéaux pour la transmission de signaux à haute fréquence et les systèmes à large bande.
●
Connexion filetée sécurisée : Utilisant un mécanisme de couplage fileté de précision, ces connecteurs fournissent une connexion électrique stable, résistante aux vibrations et fiable, essentielle pour les équipements sensibles.
Connecteur RF SSMA femelle à montage sur bride, modèle n° : SSMA-KYD6
Autres modèles à montage sur bride :
Caractéristiques :
- Nom du produit : Connecteur RF SSMA
- Lieu : Xian, Chine
- Vis : 10-36UNS-2
- Conducteur central : Alliage de cuivre avec placage or
- Résistance d'isolement : ≥5000MΩ
- Impédance : 50 ohms
- Connecteur SSMA à montage sur bride pour des connexions fiables et sécurisées
- Conception de connecteur SMA femelle miniature à montage sur bride pour une installation facile
Paramètres techniques :
| Dwv | 500V |
| Impédance | 50 ohms |
| Genre | Femelle |
| Conducteur central | Alliage de cuivre, placage or |
| Résistance d'isolement | ≥5000MΩ |
| Boîtier | Alliage de cuivre, placage or |
| Application | Aviation, Navigation, Satcom, Radar, Communications, Systèmes micro-ondes |
| Lieu | Xian, Chine |
| Isolant | PTFE |
| Vis | 10-36UNS-2 |
Applications :
Les scénarios typiques d'utilisation du connecteur RF SSMA comprennent la transmission de signaux à haute fréquence dans les systèmes radar, les appareils de communication sans fil, les équipements de test et de mesure, et les terminaux de communication par satellite. Le connecteur assure des performances stables à haute fréquence avec une excellente résilience mécanique et environnementale.
Personnalisation :
Elite Electronics propose des services complets de personnalisation de produits pour les SMA, SSMA, SMP, SMPM, BNC, N, TNC, TNCA, TMA, BMA, MCX, 2.92mm, 2.4mm, 1.85mm, 3.5mm, 1.0mm, 0.8mm... Nos connecteurs sont fabriqués à Xi'an, en Chine, et sont certifiés ISO9001 et ISO14001, garantissant des normes de qualité et environnementales élevées.
Notre quantité minimale de commande est de 200 pièces pour la personnalisation.
Emballage et expédition :
Emballage et expédition pour connecteur RF SSMA
Le connecteur RF SSMA est soigneusement emballé pour assurer une protection maximale pendant le transport.
Défense à double couche :
Nous combinons la sécurité électrique d'un blindage antistatique avancé avec la résilience physique d'inserts en mousse haute densité. Cette double approche garantit une protection contre les causes les plus courantes de défaillance en transit.
