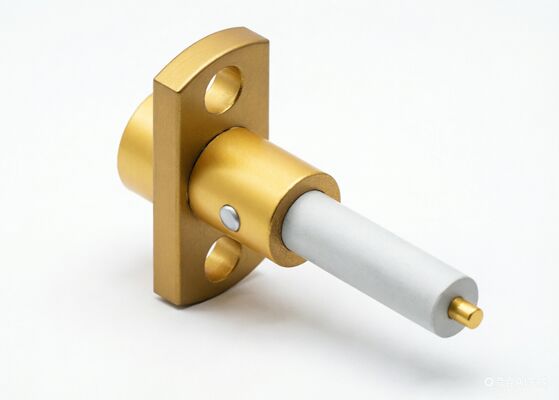

50 ohm SMP mâle prise droite 2 trous monture de la bride SMP connecteur RF jusqu'à 18 GHz Push-On Design
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur RF SMP | Contacter le centre: | Alliage de cuivre, plaqué or |
|---|---|---|---|
| Coquille: | Alliage de cuivre, plaqué or | Genre: | prise masculine |
| Imdépendance: | 50 ohms | Tension nominale: | 170V |
| DWV: | 500V | Résistance d'isolation: | 5000 ohms |
| Montage: | Montage sur bride à 2 trous | Surface: | Détente limitée |
| Fréquence: | C.C ~ 18 GHz | Plage de température: | -55 ℃ ~ + 125 ℃ |
| Diélectrique: | PTFE | Échantillons: | Disponible, en stock |
| Mettre en évidence: | Connecteur RF SMP de 50 ohms,SMP monture de la bride de prise mâle,Connecteur SMP à pression de 18 GHz |
||
Description du produit :
Prise mâle SMP 50ohm, connecteur RF SMP droit à 2 trous à montage sur bride jusqu'à 18 GHz, conception à pression
Intégrez la fiabilité haute fréquence à vos systèmes de test et de communication avec les connecteurs RF SMP d'Elite Electronics. Ces composants conçus avec précision prennent en charge des fréquences allant jusqu'à 40 GHz, garantissant une intégrité supérieure du signal dans les environnements exigeants. Le mécanisme de couplage innovant à pression élimine le besoin d'outils, de filetages ou de clés, permettant un accouplement et un désaccouplement rapides et sans outil, ce qui réduit considérablement le temps d'installation et simplifie les opérations sur le terrain.
Pour répondre aux diverses exigences mécaniques et environnementales de l'électronique moderne, la série propose des configurations polyvalentes, notamment des options droites et à angle droit. Que votre application implique des assemblages de câbles, un montage sur PCB, un montage sur bride ou nécessite une étanchéité et une étanchéité hermétiques, nos adaptateurs SMP offrent une solution sur mesure.
Un différenciateur clé réside dans la sélection des structures de conducteurs internes des connecteurs mâles, conçues pour répondre aux exigences spécifiques en matière de cycle de vie et de densité :
●
Détente complète: Conçu pour les installations permanentes ou semi-permanentes où la force de rétention maximale est critique et où des cycles d'accouplement fréquents ne sont pas requis.
●
Détente limitée: Optimisé pour les applications nécessitant une maintenance régulière, des déconnexions et des reconfigurations fréquentes, équilibrant la rétention et la facilité d'utilisation.
●
Alésage lisse: Conçu pour les assemblages carte à carte haute densité où l'espace est limité et où plusieurs connecteurs sont placés à proximité.
La force d’insertion et d’extraction suit l’ordre :Détente totale > Détente limitée > Alésage lisse, permettant aux ingénieurs de sélectionner avec précision l'interface mécanique adaptée aux besoins spécifiques de leur application.
Dimension du contourde droiteConnecteur mâle SMP RF Série SMP-JFD12:
Remarque 1 : Profondeur d'engagement 2,79 mm
Applications :
Xi'an Elite Electronics est un Fabricant leader de Connecteurs RF/micro-ondes/guide d'ondes, adaptateurset assemblages de câbles au service de l'aérospatiale, de l'aviation, de la navigation, des satellites, des radars, des communications et de l'industrie électronique.
Emballage et expédition :
Conditionnement:
Dimensions de l'emballage : petit carton extérieur avec L 26,5 * W18,5 * H14 cm
Expédition:
Délai d'expédition : 5 à 10 jours ouvrables pour le connecteur d'adaptateurs coaxiaux RF en stock. Pour la nouvelle production, cela prendra environ 6 à 10 semaines. Le délai de livraison que nous proposons est deconservateurpour assurer la qualité du produit avant expédition.
