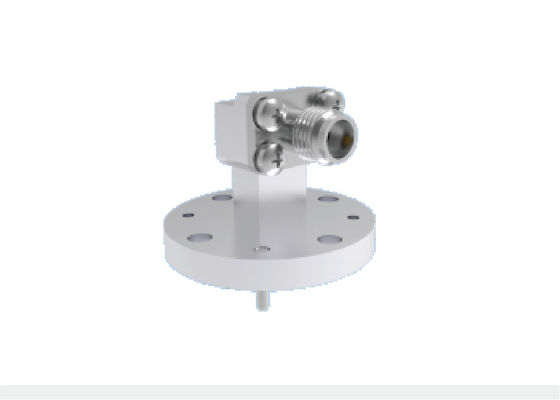

WR22 BJ400 Guide d'onde à angle droit à 2,4 mm Adaptateur coaxial 4 trous Monture à bride ronde 23,9 GHz-50,1 GHz Components de guide d'onde aérospatiale à bande Ka
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Adaptateur WR22 vers coaxial 2,4 mm | Modèle: | BTZH-P2K-1 |
|---|---|---|---|
| Gamme de fréquences: | 23,9 GHz-50,1 GHz | Conducteur central: | Alliage de cuivre, plaqué or |
| Conducteur externe: | Alliage d'aluminium, oxydation conductrice de couleur naturelle | Structure: | Angle droit |
| Port coaxial: | 2.4mm | Port de guide d'ondes: | BJ400 / WR22 |
| Méthode de montage: | Support à bride ronde à 4 trous | VSWR: | ≤1,25 |
| Perte d'insertion: | ≤ 0,25 dB | Poids: | ≤16g |
| Mettre en évidence: | Adaptateur coaxial de guide d'ondes WR22 vers 2.4mm,composant de guide d'ondes aérospatial en bande Ka,connecteur RF 2.92mm avec support à bride |
||
Description du produit :
Adaptateur guide d'ondes vers mmWave 2,4 mm
Elite Electronics fabrique des adaptateurs guide d'ondes-coaxiaux de qualité aérospatiale hautes performances fournis dans deux constructions principales : configurations de lancement d'extrémité et à angle droit. Couvrant une large gamme de fréquences de 5,3 GHz à 145 GHz, nos options de guides d'ondes rectangulaires couvrent les spécifications standard BJ/WR : BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).
Les interfaces coaxiales disponibles incluent les séries SMA, 2,92 mm, 2,4 mm, 1,85 mm, 1,0 mm et 0,8 mm, chaque port de guide d'ondes étant conçu pour un fonctionnement sur toute la bande passante sur sa bande de fréquence désignée.
Bénéficiant d'une construction mécanique robuste, d'un encombrement compact, de performances RF constantes supérieures et d'un faible poids inférieur à 20 grammes, nos adaptateurs de transition guide d'ondes-coaxial pour l'aérospatiale sont largement déployés dans les applications aérospatiales des satellites et des engins spatiaux.
Dimension du contourde connecteurs guide d'onde WR22 vers 2,4 mm :
Numéro de modèle :BTZH-P2K-1
Plus de connecteurs de guide d'ondes,n'hésitez pas à nous contacter pour le catalogue de produits. |Solutions personnalisées disponibles
Applications :
Xi'an Elite Electronics est un Fabricant leader de solutions d’interconnexion systématiqueservant principalement l'aérospatiale, l'aviation, la navigation, le radar, les communications, la mesure,électroniquechamps. Nos produits de haute qualité utilisent les meilleurs matériaux et des processus stricts pour garantir la durabilité et la fiabilité dans un environnement difficile.
Emballage et expédition
Conditionnement:
Leguide d'ondes WR 22 vers coaxial 2,4 mmconnecteursest soigneusement emballé dans un carton pour assurer sa protection pendant le transport.
Expédition:
Nous expédions leguide d'onde WR22 vers coaxial 2,4 mmconnecteursen utilisant un service de messagerie fiable pour garantir une livraison sûre et rapide à nos clients. Les clients recevront un numéro de suivi. après l'expédition.
Comparaison des ports de guide d'ondes
|
BJ (Norme chinoise) |
WR | Fréquence (GHz) | Largeur intérieure | Hauteur intérieure | Fréq. commune. Groupe |
| BJ70 | WR137 | 5.38～8.17 | 34,85 | 15,8 | Bande C/X |
| BJ84 | WR112 | 6,57 ~ 9,99 | 28,5 | 12.62 | Bande X |
| BJ100 | WR90 | 8h20～12h50 | 22,86 | 10.16 | Bande X |
| BJ120 | WR75 | 9h84～15h00 | 19.05 | 9.525 | Ku basse fréquence. |
| BJ140 | WR62 | 11h90～18h00 | 15,8 | 7.9 | Bande Ku |
| BJ180 | WR51 | 15h80～24h00 | 12,95 | 6.48 | Ku haute/K basse fréquence. |
| BJ220 | WR42 | 18h00～26h50 | 10.67 | 5.33 | Bande K |
| BJ260 | WR34 | 21h70～33h00 | 8.636 | 4.318 | Ka basse fréquence. |
| BJ320 | WR28 | 26h50～40h00 | 7.112 | 3.556 | Ka |
| BJ400 | WR22 | 33h00～50h00 | 5,69 | 2,845 | Ka Haute fréquence. /U |
| BJ500 | WR19 | 39h20～59h60 | 4.775 | 2.388 | Bande UV |
| BJ620 | WR15 | 50.00～75.00 | 3.759 | 1,88 | Bande V |
| BJ740 | WR12 | 60,50～91,90 | 3.099 | 1.549 | Bande E |
| BJ900 | WR10 | 75.00～110.0 | 2,54 | 1.27 | Bande W |
| BJ1200 | WR08 | 92,20～140,0 | 2.032 | 1.016 | Bande F |
