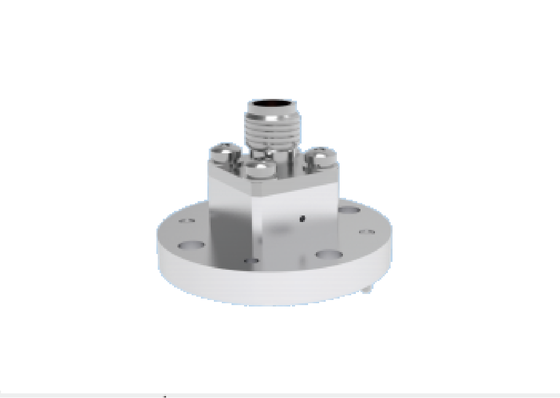

WR22 BJ400 Guide d'onde de lancement de fin à 2,4 mm Adaptateur coaxial 4 trous Monture de bride ronde 23,9 GHz-50,1 GHz Components de guide d'onde aérospatiale de bande Ka
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Adaptateur WR22 vers coaxial 2,4 mm | Modèle: | BTZH-H2K-1 |
|---|---|---|---|
| Gamme de fréquences: | 23,9 GHz-50,1 GHz | Conducteur central: | Alliage de cuivre, plaqué or |
| Conducteur externe: | Alliage d'aluminium, oxydation conductrice de couleur naturelle | Port coaxial: | 2.4mm |
| Structure: | Fin du lancement | Méthode de montage: | Support à bride ronde à 4 trous |
| Port de guide d'ondes: | BJ400 / WR22 | VSWR: | ≤1,25 |
| Perte d'insertion: | ≤ 0,25 dB | Poids: | ≤16g |
| Mettre en évidence: | WR22 guide d'onde à l'adaptateur coaxial 2,4 mm,Composants de guides d'ondes aérospatiaux à bande Ka |
||
Description du produit :
Adaptateur guide d'ondes vers mmWave 2,4 mm, lancement final
Elite Electronics fabrique des adaptateurs guide d'ondes-coaxiaux de qualité aérospatiale hautes performances fournis dans deux constructions principales : configurations de lancement d'extrémité et à angle droit. Couvrant une large gamme de fréquences de 5,3 GHz à 145 GHz, nos options de guides d'ondes rectangulaires couvrent les spécifications standard BJ/WR : BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).
Les interfaces coaxiales disponibles incluent les séries SMA, 2,92 mm, 2,4 mm, 1,85 mm, 1,0 mm et 0,8 mm, chaque port de guide d'ondes étant conçu pour un fonctionnement sur toute la bande passante sur sa bande de fréquence désignée.
Bénéficiant d'une construction mécanique robuste, d'un encombrement compact, de performances RF constantes supérieures et d'un faible poids inférieur à 20 grammes, nos adaptateurs de transition guide d'ondes-coaxial pour l'aérospatiale sont largement déployés dans les applications aérospatiales des satellites et des engins spatiaux.
Dimension du contourde guide d'onde WR22 vers connecteurs 2,4 mm, fin de lancement :
Numéro de modèle :BTZH-H2K-1
Plus de guide d'ondes vers les connecteurs coaxiaux,n'hésitez pas à nous contacter pour le catalogue de produits. |Solutions personnalisées disponibles
Applications :
Xi'an Elite Electronics est un Fabricant leader de solutions d’interconnexion systématiqueservant principalement l'aérospatiale, l'aviation, la navigation, le radar, les communications, la mesure,électronique et autreschamps. Nos produits de haute qualité utilisent les meilleurs matériaux et des processus stricts pour garantir la durabilité et la fiabilité dans un environnement difficile.
Emballage et expédition
Conditionnement:
Leguide d'ondes WR 22 vers coaxial 2,4 mmconnecteurs fin lancementest soigneusement emballé dans un carton pour assurer sa protection pendant le transport.
Expédition:
Nous expédions le lancement finalguide d'onde WR22 vers coaxial 2,4 mmconnecteursen utilisant un service de messagerie fiable pour garantir une livraison sûre et rapide à nos clients. Les clients recevront un numéro de suivi. après l'expédition.
Comparaison des ports de guide d'ondes
|
BJ (Norme chinoise) |
WR | Fréquence (GHz) | Largeur intérieure | Hauteur intérieure | Fréq. commune. Groupe |
| BJ70 | WR137 | 5.38～8.17 | 34,85 | 15,8 | Bande C/X |
| BJ84 | WR112 | 6,57 ~ 9,99 | 28,5 | 12.62 | Bande X |
| BJ100 | WR90 | 8h20～12h50 | 22,86 | 10.16 | Bande X |
| BJ120 | WR75 | 9h84～15h00 | 19.05 | 9.525 | Ku basse fréquence. |
| BJ140 | WR62 | 11h90～18h00 | 15,8 | 7.9 | Bande Ku |
| BJ180 | WR51 | 15h80～24h00 | 12,95 | 6.48 | Ku haute/K basse fréquence. |
| BJ220 | WR42 | 18h00～26h50 | 10.67 | 5.33 | Bande K |
| BJ260 | WR34 | 21h70～33h00 | 8.636 | 4.318 | Ka basse fréquence. |
| BJ320 | WR28 | 26h50～40h00 | 7.112 | 3.556 | Ka |
| BJ400 | WR22 | 33h00～50h00 | 5,69 | 2,845 | Ka Haute fréquence. /U |
| BJ500 | WR19 | 39h20～59h60 | 4.775 | 2.388 | Bande UV |
| BJ620 | WR15 | 50.00～75.00 | 3.759 | 1,88 | Bande V |
| BJ740 | WR12 | 60,50～91,90 | 3.099 | 1.549 | Bande E |
| BJ900 | WR10 | 75.00～110.0 | 2,54 | 1.27 | Bande W |
| BJ1200 | WR08 | 92,20～140,0 | 2.032 | 1.016 | Bande F |
