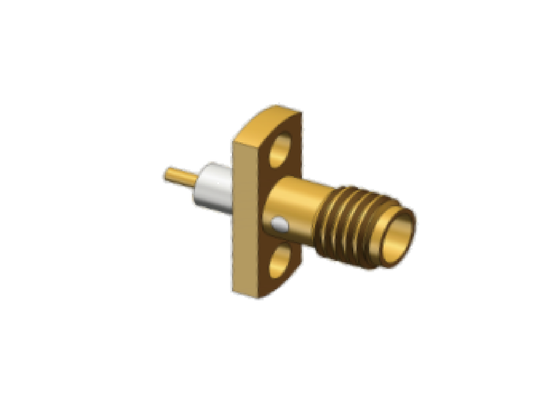

Boîtier en alliage de cuivre à montage sur panneau à 2 trous, plaqué or, Mini connecteur coaxial RF SMA Jack jusqu'à 18 GHz
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur de panneau femelle mini SMA | Modèle: | SSMA-KFD178 |
|---|---|---|---|
| Gamme de fréquences: | 0,3 MHz-18 GHz | Impédance: | 50Ω |
| DWV: | 750V | Résistance d'isolation: | ≥5000MΩ |
| Conducteur central: | Alliage de cuivre, plaqué or | Conducteur externe: | Alliage de cuivre, plaqué or |
| Méthode de montage: | Montage sur panneau à 2 trous | Isolateurs: | PTFE |
| Mettre en évidence: | Connecteur SMA à montage sur panneau à 2 trous,connecteur coaxial RF plaqué or,prise SMA en alliage de cuivre 18GHz |
||
Description du produit :
Le connecteur coaxial RF mini série SMA est un produit miniaturisé du connecteur SMA.
Les connecteurs coaxiaux SSMA RF sont le dérivé miniaturisé ultra-compact des interfaces SMA standard, conçus pour résoudre les limitations d'espace dans les systèmes micro-ondes haute densité. Occupant seulement 70 % de la dimension globale des connecteurs SMA conventionnels, ils offrent une capacité d'agencement peu encombrante sans précédent pour les modules PCB compacts et les mini-montages de test.
Dotée d'un facteur de forme ultra réduit, d'une réponse à large bande ultra large, d'une cohérence électrique supérieure et d'une stabilité mécanique robuste, cette série de connecteurs filetés offre une fiabilité à long terme exceptionnelle sous les vibrations et les cycles de température. Adoptant une structure de verrouillage filetée précise 10-36UNF-2 avec une impédance caractéristique standardisée de 50 Ω, les connecteurs SSMA prennent en charge une transmission de signal stable sur DC jusqu'à 30 GHz, dépassant de loin la limite de fréquence supérieure effective des connecteurs SMA ordinaires.
Conçus pour l'intégrité du signal à ondes millimétriques de haute précision, les connecteurs SSMA maintiennent un VSWR ultra-faible et une perte d'insertion minimale sur toute la bande passante, éliminant ainsi la distorsion du signal et l'écart de mesure courants avec les interfaces SMA surdimensionnées à 26,5 GHz+. Largement adopté dans les communications micro-ondes haut de gamme, les équipements de test et de mesure de précision, l'avionique aérospatiale, les radars multiéléments, les systèmes électroniques et les modules de détection RF compacts, il constitue la solution de mise à niveau optimale lorsque les connecteurs SMA standard ne peuvent pas répondre aux exigences de miniaturisation et de haute fréquence.
Connecteurs coaxiaux SSMA RFDimensions de l'interface :
Dimension du contourde Connecteurs microruban coaxiaux RF SSMA femelles en alliage de cuivre à montage sur bride à 2 trous : SSMA-KFD178 (Unité : mm)
Concernant cette série, nous avons des modèles similaires avec une coque en alliage de cuivre, un boîtier en acier inoxydable, le modèle avec une longueur totale différente, une longueur différente deSurface convexe d'isolation et différentes longueurs de broches et diamètre extérieur 0,88 mm, 0,6 mm, 0,5 mm, 0,3 mm pour répondre aux différents besoins des clients.
Connecteur coaxial RF femelle SMA en alliage de cuivre, montage sur panneau à 2 trousrs avecSurface convexe d'isolation:SSMA-KFD178
Autre modèle similaire :
Mini prise SMA en acier inoxydable, 2 trous, montage sur panneau, connecteur coaxial RFrs:SSMA-KFD211G et SSMA-KFD214G
Applications :
Xi'an Elite Electronic est unFabricant leader de solutions d’interconnexion systématiqueservant principalement l'aérospatiale, l'aviation, la navigation, le radar, les communications, la mesure,électroniquechamps.
Nos produits de haute qualité utilisent les meilleurs matériaux et des processus stricts pour garantir la durabilité et la fiabilité dans un environnement difficile.
Emballage et expédition :
Conditionnement:
Le connecteur coaxial RF femelle SSMA à 2 trous à montage sur panneau est soigneusement emballé dans un carton pour garantir sa protection pendant le transport.
Expédition:
Nous expédions le connecteur SSMA à montage sur panneau en utilisant un service de messagerie fiable pour garantir une livraison sûre et rapide à nos clients. Les clients recevront un numéro de suivi. après l'expédition.
