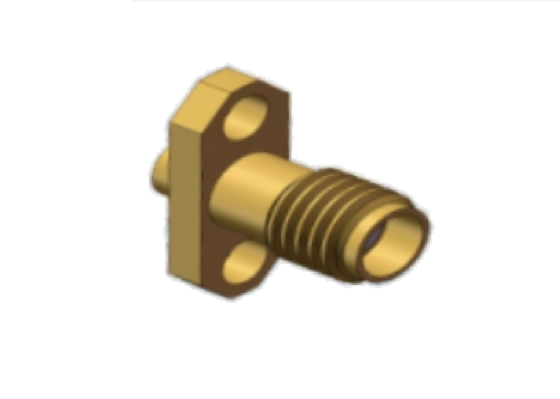

50Ω 2 trous monture de bride Jack Mini SMA Femme RF Coaxial.086 connecteur de câble 18GHz
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Connecteur de câble jack à montage sur bride mini SMA à 2 trous | Modèle: | SSMA-KFB2-2 |
|---|---|---|---|
| Gamme de fréquences: | 0,3 MHz-18 GHz | Impédance: | 50Ω |
| DWV: | 750V | Résistance d'isolation: | ≥5000MΩ |
| Conducteur central: | Alliage de cuivre, plaqué or | Conducteur externe: | Alliage de cuivre, plaqué or |
| Cable d'accouplement: | Câble .086 | Isolateurs: | PTFE |
| Mettre en évidence: | Connecteur coaxial RF femelle SMA,Port de monture de la bride à 18 GHz,Connecteur de câble SSMA de 50Ω |
||
50Ω Mini SMA 2 trous prise à montage sur bride Mini SMA femelle RF Coaxial .086 connecteur de câble 18 GHz
Les connecteurs coaxiaux Mini SMA RF sont des connecteurs de précision de 50 ohms conçus pour fonctionner sans mode jusqu'à 30 GHz. Ils sont couramment utilisés dans les applications nécessitant une taille réduite et une densité de boîtier plus élevée. L'interface Mini SMA standard utilise un diélectrique PTFE. Elite Electronic propose des connecteurs Mini SMA pour les câbles semi-rigides, semi-flexibles et flexibles à faible perte, ainsi que des supports à bride, des supports à vis de cloison, des supports sur PCB et des adaptateurs de précision qui peuvent être personnalisés pour des applications spécifiques.
Le connecteur coaxial Mini SMA RF est une version miniaturisée du connecteur SMA, conçu pour être 30 % plus petit tout en conservant d'excellentes performances. Dotés d'une interface filetée (10-36UNF-2) et d'une impédance caractéristique de 50 Ω, ces connecteurs prennent en charge des fréquences jusqu'à 30 GHz.
Caractéristiques de conception Mini SMA
Caractéristiques de conception Mini SMA
- Conception compacte - 30 % plus petite que les connecteurs SMA standards
- Fonctionnement sur une large bande de fréquences jusqu'à 30 GHz
- Construction robuste pour la fiabilité
- Disponible en plusieurs configurations : options de montage droit, à angle droit, sur cloison, sur circuit imprimé et sur bride
- Faible VSWR et perte d'insertion
Interface des connecteurs coaxiaux Mini SMA RF
Interface des connecteurs coaxiaux Mini SMA RF
Connecteur de câble coaxial RF .086 mini SMA mâle à montage sur bride à 2 trous :
Numéro de modèle :SSMA-KFB2-2
Numéro de modèle : SSMA-KFB2
Modèles similaires Boîtier en acier inoxydable à montage sur bride à 2 trous Mini SMA pour câble .086
Remarque : veuillez consulter notre catalogue pour des modèles plus similaires en fonction de votre application.
Applications
Xi'an Elite Electronic est spécialisé dans les solutions d'interconnexion systématiques pour les industries exigeantes, notamment :
- Systèmes aérospatiaux et aéronautiques
- Équipements de navigation et radar
- Systèmes de communication
- Instruments de mesure
- Applications électroniques
Emballage et expédition
Chaque connecteur coaxial RF Mini SMA à 2 trous à montage sur bride .086 est soigneusement emballé pour garantir la protection pendant le transport :
Nous utilisons des services de messagerie fiables pour une livraison rapide, fournissant aux clients des informations de suivi lors de l'expédition.
Pour plus d’informations sur les modèles de produits similaires, veuillez consulter notre catalogue ou contacter notre équipe commerciale à l’adresse :
