Connecteur hermétique à broche unique 50 Ohm Impédance RF pour l'aérospatiale de petite taille JM2012
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Nom du produit: | Les joints en verre à l'aide de la rétroaction RF | Impédance: | 50 Ohm RF |
|---|---|---|---|
| Plaquage: | Plaqué en or 1,27um | Certificat: | Le nombre d'équipements |
| Le pin: | Unique | Nom: | - C' est Kovar Hermetic. |
| Verres: | 7052,7070 | Taux de fuite: | < 1,01325 X 10 à 3 Pa·cm3/s |
| Mettre en évidence: | prises électriques hermétiquementes scellé,mini connecteur de rf |
||
50 ohmsÉtanchéité du verre au métal
Réseaux de communication RF/DC Sceaux hermétiques de verre à métal/ En-têtes à plusieurs broches/ConnecteurOn l'appelle aussiIsolateur de verre, perles de verreIls sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de commande entre les modules et les modules, modules et composants ayant des exigences d'étanchéité au gaz.Ils sont l'un des composants les plus critiques dans les composants d'étanchéité.
Caractéristiques:
-Étanches
- Petite taille
- léger
- Qualité stable et fiabilité élevée
- Conducteur intérieur: méthode de reliure, de soudure et d'accouplement du fil d'or au choix
Les spécifications:
| Nom du produit | Sceaux hermétiques de verre à métal |
| Le numéro de modèle. | JM2012 |
| Impédance | 50 ohms RF |
| Le type | 1 épingle |
| Les lignes | 1 rangée |
| Couleur | d'une épaisseur de |
| Matériau du boîtier et des épingles | Le Kovar 4J29 |
|
Matériau en verre
Couleur du verre
|
Type 7050 ou 7070
Vert ou blanc
|
| Plage de fréquences | DC ~ 50 GHz |
| Résultats de la recherche | ≤ 12 |
| Résistez à la tension | ≥ 300 V |
|
L'hermétisme Taux de fuite |
< 1,01325 X 10- 3Pa*cm3/s Le montant de la dette- 9Pour les produits de base: < 1 x 10- 9ccHe/seconde @ 1 atm |
| Résistance à l'isolation | ≥ 2000 MΩ |
| Température de fonctionnement | -65°C à +260°C |
Les avantages:
- De qualité militaire avec 1,27um plaqué en or.
- Il est strict.contrôle des tolérances
-Conception standard et personnalisée au choix.
- Très haut.produits et services rentables
- Grands stocks pour les tailles standard
- Livraison rapide pour les produits sur mesure
Applications:
Large gamme d'applications de paquets électroniques, contre-mesures électroniques, satellites, missiles, radar et autres dans l'armée, l'avionique, l'aérospatiale et automobile déposé.produits d'ondes millimétriques.

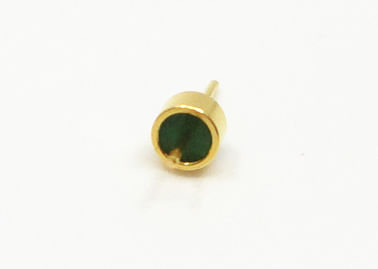

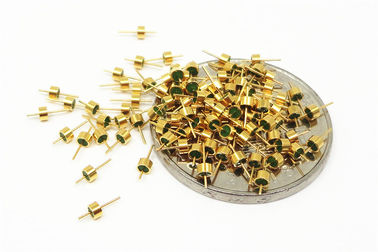

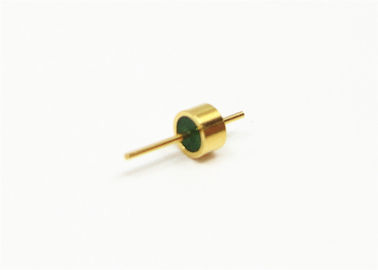

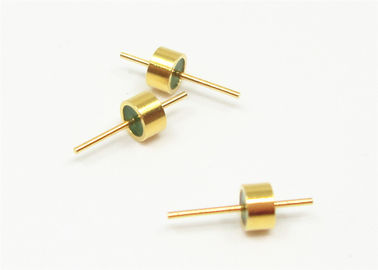

Image détaillée
Unité (mm)
Produit:
| Modèle | Une | B. Pour | C | d | D | Nom de l'entreprise | |||||||
| JM2012 | 1.2 | 1.8 | 6 | 0.3 | 2 | Nom de l'entreprise | |||||||
|
M/S =réalisation / soudure Le numéro d'immatriculation La taille indiquée ci-dessus dans le tableau n'est qu'une petite partieRF Pionnette unique Sceaux hermétiques de verre à métalSi vous avez besoin de documentation, de produits similaires, compatibles ou de remplacement, veuillez nous contacter. |
|||||||||||||
