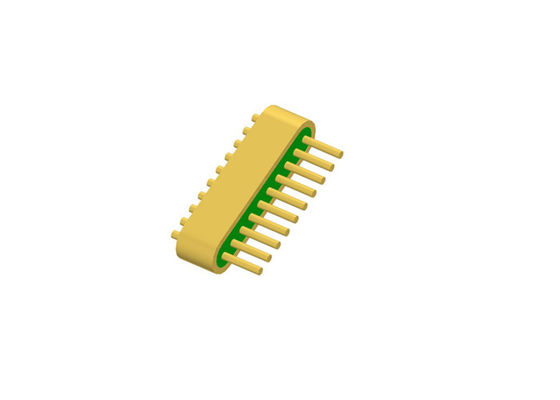

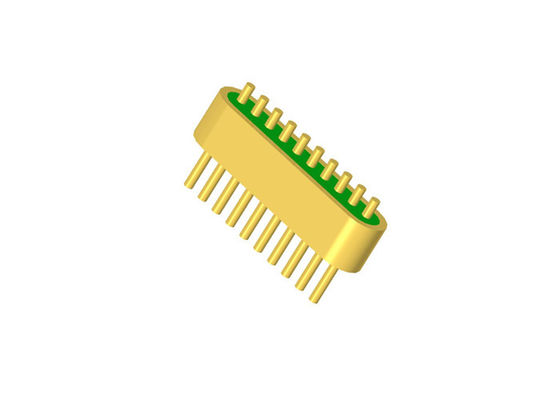

Connecteur hermétique DC 10 broches à liaison fil d'or avec pointe coupée droite JMC-1988-JH
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Placage: | Plaqué or | Épingle: | Multi-broches |
|---|---|---|---|
| Numéro d'épingle: | 10 BORNES | Épingle: | Kovar 4J29 |
| Matériau du verre: | 7052 7070, DM308 | Hermécité: | <1,01325 x 10e-08 std.cc/s |
| Certificat: | ROHS ISO-9001-2015 | emballer: | Sceaux de verre à métal |
| Nom de marque: | ELT(Elite) | ODM: | peut être personnalisé en fonction de votre exigence |
| Mettre en évidence: | Connecteur hermétique DC 10 broches,Connecteur à liaison fil d'or,Joint verre-métal à pointe coupée droite |
||
En-tête hermétique DC multipin à 10 broches, placage or par liaison filaire, avec pointe coupée droite
Spécification de JMC-1988-JH:
| Nom du produit | En-tête multipin hermétique |
| Impédance | NA |
| Type | 10 broches |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et des broches | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7052 ou 7070 ou DM308
Vert ou Blanc
|
| Gamme de fréquences | NA |
| ROS | NA |
| Tension de tenue | ≥100V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ |
| Température de fonctionnement | -65℃~+260℃ |
Introduction
Alimentations RF/DC hermétiques verre-métal /En-têtes multipin /Connecteur est également appelé Isolant en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de contrôle entre modules et modules, modules et composants nécessitant une étanchéité aux gaz. Ils sont l'un des composants les plus critiques dans les composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont fabriqués en alliage Kovar fritté à haute température, et la surface est plaquée or. Le conducteur central présente une variété de styles de terminaison tels que la liaison filaire or, le soudage et l'accouplement, etc. Les isolants en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Caractéristiques :
-Petite taille
-Léger
-Hermétique
-Qualité stable et haute fiabilité
-Conducteur interne : liaison filaire or, soudage et méthode d'accouplement au choix
Application :
Large gamme d'applications pour les boîtiers électroniques, les satellites, les radars et autres dans les domaines de l'avionique, de l'aérospatiale et de l'automobile. Il peut être utilisé avec des produits SMA et à ondes millimétriques.
Avantages :
-Plaquage or 1.27um
- Contrôle strict des tolérances
-Conception standard et personnalisée au choix.
-Produits et services rentables
-Grands stocks pour les tailles standard
-Livraison rapide pour les produits personnalisés
Liste des produits :
| 50Ω RF unipolaire série JM | Choix de soudage, d'accouplement et de liaison |
| 50Ω RF unipolaire série JM standard | Choix de soudage, d'accouplement et de liaison |
| 50Ω RF unipolaire série JM non standard | Choix de soudage, d'accouplement et de liaison |
| DC unipolaire série JK | Choix de soudage et de liaison |
| DC unipolaire série JK standard | Choix de soudage et de liaison |
| DC unipolaire série JK non standard | Choix de soudage et de liaison par tête d'épingle |
|
En-tête multipin série JMC
|
1-9 broches avec choix de 1-3 rangées |
| Dimensions personnalisées |
Large gamme |
NOTE :
Nous avons plus de 100 000 types de Connecteurs hermétiques verre-métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
