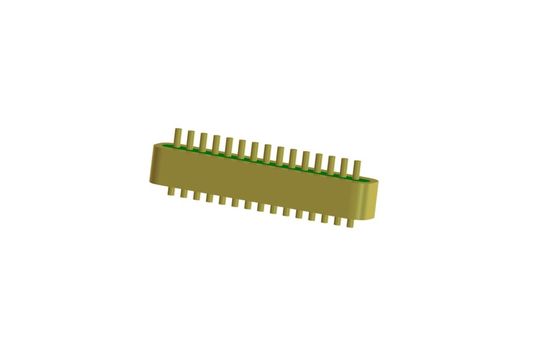

Connecteur plaqué or 15 broches Packages personnalisés Connecteurs passe-fil hermétiques JMC-1247-JHH
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Placage: | Plaqué or | Épingle: | 15 broches |
|---|---|---|---|
| Épingle: | Kovar 4J29 | Matériau du verre: | 7052 7070, DM308 |
| Hermécité: | <1,01325 x 10e-08 std.cc/s | Certificat: | ROHS ISO-9001-2015 |
| emballer: | En-tête à plusieurs broches | Impédance: | N / A |
| Nom de marque: | ELT(Elite) | ODM: | peut être personnalisé en fonction de votre exigence |
| Mettre en évidence: | Connecteur plaqué or 15 broches,Connecteurs passe-fil hermétiques JMC-1247-JHH,Connecteurs de joints de vitre à métal |
||
Tête hermétique plaquée or 15 broches pour boîtiers personnalisés
Spécification de JMC-1247-JHH:
| Nom du produit | Tête hermétique 15 broches |
| Impédance | CC |
| Type | 15 broches |
| Rangées | 1 rangée |
| Couleur | Plaqué or |
| Matériau du boîtier et des broches | Kovar 4J29 |
|
Matériau du verre
Type 7052 ou 7070 ou DM308
|
Couleur du verre
Vert ou Blanc
|
| Gamme de fréquences | / |
| ROS | / |
| Tension de tenue | ≥100V |
|
Herméticité Taux de fuite |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥1000MΩ |
| Température de fonctionnement | -65℃~+260℃ |
Introduction
Connecteurs hermétiques verre-métal RF/CC /Têtes multipoints /Connecteur est également appelé isolant en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de contrôle entre modules et modules, modules et composants nécessitant une étanchéité aux gaz. Ils sont l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont en alliage Kovar fritté à haute température, et la surface est plaquée or. Le conducteur central présente une variété de styles de terminaison tels que le soudage par fil d'or, le brasage et l'accouplement, etc. Les isolants en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Caractéristiques :
-Petite taille
-Léger
-Hermétique
-Qualité stable et haute fiabilité
-Conducteur interne : choix de méthodes de soudage par fil d'or, de brasage et d'accouplement
Application :
Large gamme d'applications pour les boîtiers électroniques, les satellites, les radars et autres dans les domaines de l'avionique, de l'aérospatiale et de l'automobile. Il peut être utilisé avec des produits SMA et à ondes millimétriques.
Avantages :
-Plaquage or 1,27 µm
-Strict contrôle des tolérances
-Conception standard et personnalisée au choix.
-Produits et services hautement rentables
-Stocks importants pour les tailles standard
-Livraison rapide pour les produits personnalisés
Liste des produits :
| Série JM RF monopoint 50Ω | Choix de brasage, d'accouplement et de soudage |
| Série Standard JM RF monopoint 50Ω | Choix de brasage, d'accouplement et de soudage |
| Série Non Standard JM RF monopoint 50Ω | Choix de brasage, d'accouplement et de soudage |
| Série JK CC monopoint | Choix de brasage et de soudage |
| Série Standard JK CC monopoint | Choix de brasage et de soudage |
| Série Non Standard JK CC monopoint | Choix de soudage et de soudage à tête d'aiguille |
|
Série JMC Tête multipoints
|
Choix de 1 à 9 broches avec 1 à 3 rangées |
| Dimensions personnalisées |
Large gamme |
REMARQUE :
Nous avons plus de 100 000 types de Connecteurs hermétiques verre-métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
