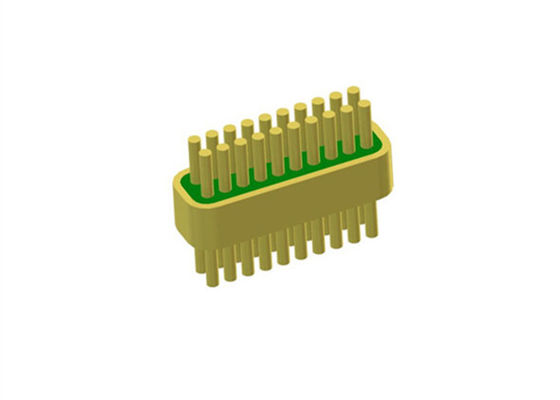

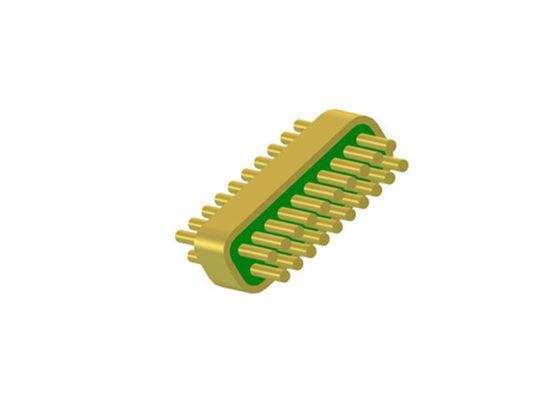

Diamètre 0.4mm 20 Broches En 2 Rangées Tête Hermétique Avec Surface de Liaison par Fil d'Or JMC-1718-JH
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Placage: | Plaqué or | Épingle: | Multi-broches |
|---|---|---|---|
| Numéro d'épingle: | 20 épingles | Épingle: | Kovar 4J29 |
| Matériau du verre: | 7052 7070, DM308 | Hermécité: | <1,01325 x 10e-08 std.cc/s |
| Certificat: | ROHS ISO-9001-2015 | emballer: | Sceaux de verre à métal |
| Nom de marque: | ELT(Elite) | ODM: | peut être personnalisé en fonction de votre exigence |
| Mettre en évidence: | Tête Hermétique 20 Broches 0.4mm,Connecteur Verre à Métal 2 Rangées,en-tête de liaison de fil d'or |
||
Tête hermétique à 20 broches en 2 rangées, diamètre 0,4 mm, avec surface de connexion par fil d'or
Spécification de JMC-1718-JH:
| Nom du produit | Tête hermétique multipin à tête d'ongle |
| Impédance | NA |
| Type | 20 broches |
| Rangées | 2 rangées |
| Couleur | Plaqué or |
| Matériau du boîtier et des broches | Kovar 4J29 |
|
Matériau du verre
Couleur du verre
|
Type 7052 ou 7070 ou DM308
Vert ou Blanc
|
| Plage de fréquences | NA |
| VSWR | NA |
| Tension de tenue | ≥100V |
|
Herméticité Taux de fuite |
< 1,01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| Résistance d'isolement | ≥2000MΩ |
| Température de fonctionnement | -65℃~+260℃ |
Introduction
Alimentations RF/DC hermétiques en verre-métal /Têtes multipin /Connecteur est également appelé Isolant en verre. Ils sont principalement utilisés pour transmettre des signaux micro-ondes, des signaux de puissance et des signaux de contrôle entre modules et modules, modules et composants nécessitant une étanchéité au gaz. Ils sont l'un des composants les plus critiques des composants d'étanchéité.
Le verre à faible constante diélectrique et faible perte diélectrique est utilisé comme matériau isolant et de support. Le boîtier et le conducteur sont en alliage Kovar fritté à haute température, et la surface est plaquée or. Le conducteur central présente une variété de styles de terminaison tels que la connexion par fil d'or, le soudage et l'accouplement, etc. Les isolants en verre sont petits, légers, hermétiques, très fiables et ont été largement utilisés dans les industries de fabrication électronique ces dernières années.
Caractéristiques :
-Petite taille
-Léger
-Hermétique
-Qualité stable et haute fiabilité
-Conducteur interne : connexion par fil d'or, soudage et méthode d'accouplement au choix
Application :
Large gamme d'applications dans les boîtiers électroniques, les satellites, les radars et autres dans les domaines de l'avionique, de l'aérospatiale et de l'automobile. Il peut être utilisé avec des produits SMA et à ondes millimétriques.
Avantages :
-Plaquage or 1,27 µm
-Strict contrôle des tolérances
-Conception standard et personnalisée au choix
-Produits et services rentables
-Stocks importants pour les tailles standard
-Livraison rapide pour les produits personnalisés
Liste des produits :
| RF monopuce 50Ω série JM | Choix de soudage, d'accouplement et de connexion |
| RF monopuce 50Ω série JM standard | Choix de soudage, d'accouplement et de connexion |
| RF monopuce 50Ω série JM non standard | Choix de soudage, d'accouplement et de connexion |
| DC monopuce série JK | Choix de soudage et de connexion |
| DC monopuce série JK standard | Choix de soudage et de connexion |
| DC monopuce série JK non standard | Choix de soudage et de connexion par tête d'ongle |
|
Tête multipin série JMC
|
1-9 broches avec choix de 1-3 rangées |
| Dimensions personnalisées |
Large gamme |
NOTE :
Nous avons plus de 100 000 types de Connecteurs hermétiques verre-métal, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détails.
