Détails sur le produit:
Conditions de paiement et expédition:
|
| Matériel: | Acier inoxydable | Le sexe: | Femelle |
|---|---|---|---|
| Nom du produit: | 2,92 mm, type K, SMK | Mots clés: | Connecteur de câble |
| Nom de l'article: | Connecteurs à ondes millimétriques | Électrodéposition: | Nickelé |
| Application du projet: | rf | Électrodéposition extérieure: | Passivez |
| Surligner: | Connecteur RF mâle K 2,92 mm,connecteur RF câble MmW 2 |
||

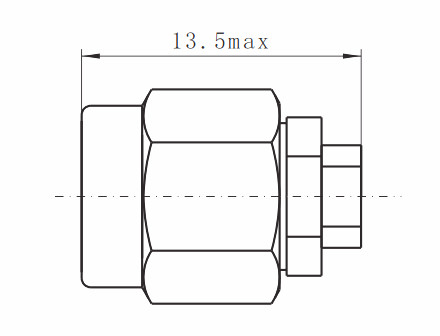

Série K2.92mm d'acier inoxydable mâle pour connecteur de câble mmW semi-rigide/flexible
Le type K, également connu sous le nom de connecteur 2,92 mm, est un connecteur à ondes millimétriques couramment utilisé.
Avec l'interface aérienne, il peut être interchangé avec la série SMA et les connecteurs 3,5 mm.
fréquence d'utilisation élevée et connexion fiable.
Les connecteurs Xi'an Elite Electronic de 2,92 mm sont fabriqués en sexe masculin ou féminin avec une impédance de 50 Ohms.Options de panneau à 4 trous ou sans supportCes conceptions de connecteurs de 2,92 mm comprennent des méthodes de fixation de pince/soudure, de remplacement par champ ou de soudure.
Les spécifications:
| Impédance | 50Ω |
| Plage de fréquences | DC - 40 GHz |
| Rating de la tension | 250 VRMS (niveau maximum de la mer) |
| Voltage résistant diélectrique | 750 VRMS (niveau maximum de la mer) |
|
Ratio des ondes de tension en veille |
≤ 1,05 + 0,005f |
| Résistance au contact | Conducteur central ≤ 3,0 mΩ |
| Conducteur extérieur ≤ 2,0 mΩ | |
| Résistance à l'isolation | ≥ 5000 MΩ |
| Conducteur intérieur | Pour le type masculin: laiton, plaqué or |
| Jack féminin: bronze de béryllium, plaqué or | |
| Corps / coque / boîtier |
En cuivre, plaqué d'or,Acier inoxydable, passivé |
| Isolateur | Les États membres doivent respecter les règles suivantes: |
| Résistance à l'usure | Ruban de silicone |
| Température | -55°C à +125°C |
| Durabilité | 500 cycles |
| Le couple | 0.79 ~ 1.13 N.m. |
Caractéristiques:
* Hautes performances jusqu'à 40 GHz
*VSWR faible
*Excellente perte de retour et perte d'insertion
*Construction résistante pour la répétabilité
* Compatible avec les connecteurs SMA, 3,5 mm et autres connecteurs K ou 2,92 mm
Applications:
* Épreuves optiques
*Tests en laboratoire et sur banc
*Équipement de communication par satellite (SATCOM)
* Le micro-ondes
*L'informatique quantique
Produits connexes:
| Le K-JW87 | K mâle en acier inoxydable à angle droit pour assemblage de câbles semi-flexibles |
| Le numéro de série: | K en acier inoxydable féminin pour assemblage de câbles semi-rigides/flexibles |
