2Connecteur coaxial de câble RF mâle en acier inoxydable de.4 mm pour câble MF540A
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Matériel: | Acier inoxydable | Le sexe: | Homme |
|---|---|---|---|
| Nom du produit: | 2.4mm | Mots clés: | Adaptateur d'onde millimétrique |
| Nom de l'article: | Adaptateur d'onde millimétrique | Le placement: | d'une épaisseur n'excédant pas 10 mm |
| Application du projet: | RF | Électrodéposition extérieure: | Passivé |
| Mettre en évidence: | MF540A Connecteur coaxial de câble,2Connecteur coaxial de câble RF de.4 mm,Connecteur coaxial de câble RF en acier inoxydable |
||

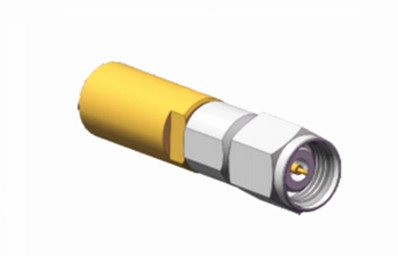

2Connecteur coaxial de câble RF mâle en acier inoxydable de.4 mm pour câble MF540A
Le connecteur de la série 2.4 est un connecteur à ondes millimétriques de haute performance conçu pour des fréquences allant jusqu'à 50 GHz, caractérisé par une interface aérienne et une connexion filetée.conception légèreCes connecteurs sont largement utilisés dans les mesures micro-ondes haute fréquence et les équipements à ondes millimétriques.

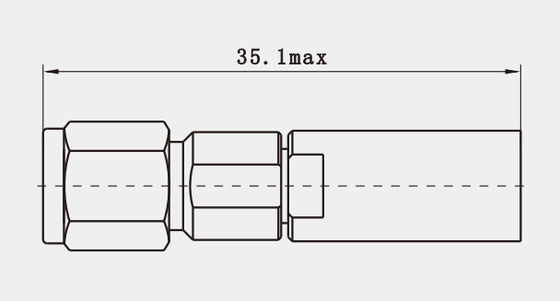

Spécification de 2Connecteur coaxial de câble RF mâle en acier inoxydable de.4 mm pour câble MF540A(mm):
Les données spécifiques du modèle sont basées sur les données de la fiche de spécifications du produit.
| Impédance | 50 Ω |
| Plage de fréquences | DC - 50 GHz |
| Rating de la tension | 170VRMS (niveau maximum de la mer) |
| Voltage résistant diélectrique | 500 VRMS (max. niveau de la mer) |
|
Ratio des ondes de tension en veille |
≤ 1,05 + 0,005f |
| Résistance au contact | Conducteur central ≤ 2 mΩ |
| Conducteur extérieur ≤ 3 mΩ | |
| Résistance à l'isolation | ≥ 5000 MΩ |
| Conducteur intérieur | Pour le type masculin: laiton, plaqué or |
| Pour les femmes: BeCu, plaqué or | |
| Un contact résilient | BeCu, plaqué au nickel |
| Corps / coque / boîtier |
Lumière, plaquée d'or |
| Isolateur | PEI |
| Résistance à l'usure | Ruban de silicone |
| Température | -55°C à +125°C |
| Durabilité | 500 cycles |
| Le couple | 0.79 ~ 1.13 N.m. |
| Perte d'insertion | Le nombre de fois où les données sont utilisées est supérieur ou égal au nombre de fois où les données sont utilisées. |
| Plage de température | -65 °C à +165 °C |
Caractéristiques:
Le connecteur RF à câble de 2,4 mm adopte une conception diélectrique à air avancé qui se traduit par un faible VSWR et une perte d'insertion.Cette caractéristique est particulièrement importante pour la transmission à haute fréquence, car une faible perte d'insertion réduit considérablement la perte d'énergie lors de la transmission du signal., tandis qu'un faible VSWR contribue à améliorer la stabilité du signal et l'efficacité de transmission.répondant aux exigences strictes en matière de gamme de fréquences des systèmes modernes de communication à grande vitesse.
La conception mécanique de ce connecteur est également ingénieuse, avec un diamètre du conducteur extérieur de 2,4 mm qui permet la compatibilité avec les connecteurs de série de 1,85 mm.Cette conception améliore non seulement la flexibilité d'utilisation, mais permet également une meilleure adaptation et une meilleure connexion entre différents appareilsGrâce à sa haute précision et à sa durabilité, le connecteur RF 2,4 mm est largement utilisé dans les champs de mesure de précision et les systèmes de communication par ondes millimétriques.comme dans les équipements d'essai et de mesure.
Application du produit
1Analyseurs de réseau à haute fréquence
Connectivité des appareils: les connecteurs RF à câble de 2,4 mm sont largement utilisés dans les analyseurs de réseau à haute fréquence.spécialement dans les environnements d'essai jusqu'à 50 GHzIls sont principalement utilisés pour connecter l'équipement d'essai aux appareils soumis à l'essai, assurant ainsi la précision et la fiabilité lors de la transmission du signal.
2Équipement d'essai et de mesure
Test d'étalonnage: les connecteurs RF de 2,4 mm sont largement utilisés dans divers équipements de test et de mesure.leur conception diélectrique d'air de précision permet des mesures très précisesIls sont couramment utilisés dans les dispositifs d'étalonnage de laboratoire et de ligne de production pour assurer des normes de performance uniformes sur différents équipements d'essai.
Outils de mesure de précision: les connecteurs de 2,4 mm sont également largement utilisés dans les tests d'évaluation de lancement final et les équipements de test de bord.Assurer la cohérence de chaque mesure et fournir une grande commodité aux ingénieurs.
Le numéro d'immatriculation
Nous avons plus de 10 000 types deConnecteur, si le connecteur que vous utilisez n'est pas trouvé, veuillez nous contacter avec vos détailsIls sont.
