Détails sur le produit:
Conditions de paiement et expédition:
|
| Material: | Brass/Stainless Steel | Gender: | Male |
|---|---|---|---|
| Product name: | 2.92mm,K type,SMK | Keywords: | Cable connector |
| Item: | Millimeter Wave Connectors | Plating: | Gold Plated/Nickel Plated |
| Application: | RF | Insulator: | PTFE |
| Surligner: | K2.92 Connecteur coaxial RF mâle,Connecteur coaxial RF pour câble à ondes millimétriques,Connecteur coaxial RF en acier inoxydable |
||

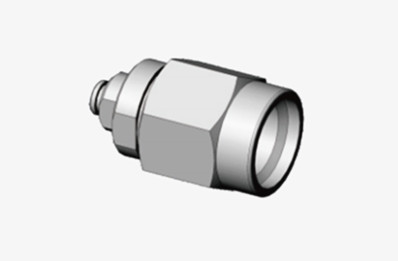

K2.92 Connecteur coaxial RF mâle en acier inoxydable pour câble d'onde millimétrique semi-rigide/semi-flexible
Les connecteurs coaxiaux de haute précision 50Ω de 2,92 mm (femelles) sont conçus pour des applications RF et micro-ondes générales.Ces connecteurs hautes performances sont largement utilisés dans divers environnements d'essai et de mesureCes connecteurs sont fabriqués en acier inoxydable durable et sont conçus pour résister à une utilisation répétée.Ils sont caractérisés par un diélectrique d'air et un support de conducteur central en plastique à faible perte.
Caractéristiques:
1. Apparence et caractéristiques structurelles:
Le connecteur K2.92 tire son nom du diamètre intérieur du conducteur externe, qui mesure 2,92 mm.
Ce connecteur utilise un diélectrique à air pour améliorer l'efficacité de la transmission, en particulier aux hautes fréquences.
Le connecteur K2.92 a une structure similaire à celle des connecteurs SMA et 3,5 mm, mais il est plus compact et adapté aux applications à fréquence plus élevée.
2Performance à haute fréquence:
Le connecteur K2.92 est conçu pour supporter des fréquences opérationnelles allant jusqu'à 40 GHz, couvrant les besoins de la bande d'onde millimétrique.
Sa conception optimisée garantit que le connecteur maintient un faible rapport d'onde stationnaire de tension (VSWR) et une faible perte d'insertion à des fréquences allant jusqu'à 40 GHz,amélioration significative de la qualité et de l'efficacité de la transmission.

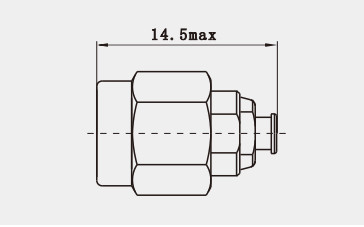

Le dessin de contour ((mm):
Spécification(mm):
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Impédance | 50 Ω |
| Plage de fréquences | DC - 40 GHz |
| Rating de la tension | 250 VRMS (niveau maximum de la mer) |
| Voltage résistant diélectrique | 750 VRMS (niveau maximum de la mer) |
| Ratio des ondes de tension en veille Résultats de la recherche |
≤ 1,05 + 0,005f |
| Résistance au contact | Conducteur central ≤ 3,0 mΩ |
| Conducteur extérieur ≤ 2,0 mΩ | |
| Résistance à l'isolation | ≥ 5000 MΩ |
| Conducteur intérieur | Pour le type masculin: laiton, plaqué or |
| Pour les femmes: BeCu, plaqué or | |
| Un contact résilient | BeCu, plaqué au nickel |
| Corps / coque / boîtier | Lumière, plaquée d'or Acier inoxydable, passivé |
| Isolateur | PEI |
| Résistance à l'usure | Ruban de silicone |
| Température | -55°C à +125°C |
| Durabilité | 500 cycles |
| Le couple | 0.79 ~ 1.13 N.m. |
Applications:
1Applications dans les communications:
Dans les technologies de communication modernes, la demande de transmission de signaux à haute fréquence augmente continuellement, en particulier dans la bande d'onde millimétrique.couvrant toute la bande de 8 mm.
Avec la commercialisation de la technologie 5G et l'exploration des futures technologies de communication 6G, l'utilisation de connecteurs K2.92 dans la construction de stations de base, l'équipement de réseau,Les systèmes de communication par satellite sont de plus en plus répandus.Ses performances électriques supérieures et ses propriétés mécaniques assurent des débits de données élevés et une faible latence.
2Applications dans les essais et les mesures:
Le connecteur K2.92 joue un rôle clé dans divers instruments de test et équipements de mesure de haute performance.ce connecteur est utilisé pour transmettre des signaux de mesure précisPour les ingénieurs en recherche et développement, le connecteur K2.92 est le premier choix pour connecter des tableaux de test à d'autres dispositifs expérimentaux lors de la recherche sur la technologie des ondes millimétriques.Ils montrent également leur importance dans la recherche terahertz et les tests de matériaux.
Autres connecteurs RF 2,92 mm mâle femelle:
|
Numéro de la partie
|
Définition
|
|
Le nombre d'étoiles est le suivant:
|
2.92mm connecteur coaxial RF féminin de type K
|
|
Le nombre de points de contrôle est le suivant:
|
Connecteur coaxial RF féminin de type K en acier inoxydable de 2,92 mm
|
|
Le nombre d'étoiles
|
2.92mm connecteur coaxial RF féminin de type K
|
|
Le numéro de série est le suivant: |
Connecteur coaxial RF mâle de type K en acier inoxydable de 2,92 mm
|
1.
2.
3.
4.
