K2.92 Type Connecteur de câble coaxial RF féminin pour câble millimétrique semi-rigide/flexible
|
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| Mettre en évidence: | K2.92 Connecteur de câble coaxial RF,connecteur de câble coaxial RF flexible |
||

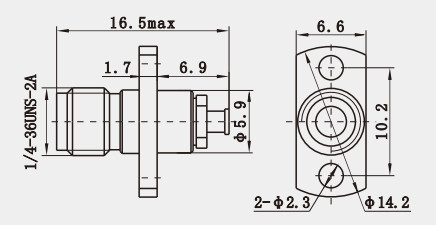

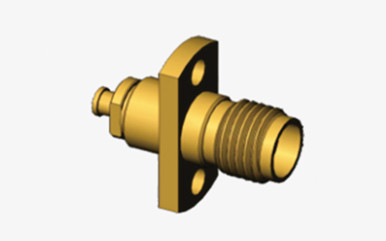

K2.92 Type connecteur de câble coaxial RF féminin pour câble millimétrique semi-rigide/flexible
Souvent désignés comme le "type K", les connecteurs 2.92 sont un élément de base de la technologie des ondes millimétriques en raison de leur capacité à prendre en charge des fréquences allant jusqu'à 40 GHz.Ces adaptateurs facilitent non seulement l'échange avec SMA et 3Ils se distinguent par leur construction simplifiée, leur poids minimal, leurs performances supérieures aux fréquences élevées,et assurer une liaison cohérente.
Les spécifications:
Note:Les données spécifiques du modèle sont basées sur les données du cahier des charges du produit.
| Impédance | 50 Ω |
| Plage de fréquences | DC - 40 GHz |
| Rating de la tension | 250 VRMS (niveau maximum de la mer) |
| Voltage résistant diélectrique | 750 VRMS (niveau maximum de la mer) |
| Ratio des ondes de tension en veille Résultats de la recherche |
≤ 1,05 + 0,005f |
| Résistance au contact | Conducteur central ≤ 3,0 mΩ |
| Conducteur extérieur ≤ 2,0 mΩ | |
| Résistance à l'isolation | ≥ 5000 MΩ |
| Conducteur intérieur | Pour le type masculin: laiton, plaqué or |
| Pour les femmes: BeCu, plaqué or | |
| Un contact résilient | BeCu, plaqué au nickel |
| Corps / coque / boîtier | Lumière, plaquée d'or Acier inoxydable, passivé |
| Isolateur | PEI |
| Résistance à l'usure | Ruban de silicone |
| Température | -55°C à +125°C |
| Durabilité | 500 cycles |
| Le couple | 0.79 ~ 1.13 N.m. |
Caractéristiques:
1. Des mérites de haute fréquence
Faible perte: maintient une faible perte d'insertion à haute fréquence, garantissant l'intégrité du signal.
Efficacité du blindage: un bon blindage réduit les interférences électromagnétiques et améliore la qualité du signal.
2Stabilité mécanique
Intégrité structurelle: conçu pour maintenir de bonnes performances mécaniques même après une utilisation prolongée.
Résistance à l'environnement: Adaptable aux environnements, capable de fonctionner de manière stable dans des conditions difficiles.
Autres connecteurs RF mâle femelle de 2,92 mm
|
Numéro de la partie
|
Définition
|
|
Le nombre d'équipements utilisés
|
2.92mm connecteur coaxial RF féminin de type K
|
|
Le numéro de série est le numéro de série.
|
Connecteur coaxial RF féminin de type K en acier inoxydable de 2,92 mm
|
|
Le nombre d'étoiles
|
2.92mm connecteur coaxial RF féminin de type K
|
|
Le numéro de série est le suivant: |
Connecteur coaxial RF mâle de type K en acier inoxydable de 2,92 mm
|
1.
2.
3.
4.
Applications:
1Équipement d'essai et de mesure
Les instruments d'essai et de mesure à haute fréquence, tels que les analyseurs de réseau et les analyseurs de spectre, utilisent des connecteurs de 2,92 mm pour une entrée et une sortie de signal précises.
Ces connecteurs aident les ingénieurs et les techniciens à obtenir des résultats de test de haute qualité et reproductibles.
2Équipement de radiodiffusion et d'imagerie
Dans les équipements de transmission de radiodiffusion et les appareils d'imagerie professionnels, des connecteurs de 2,92 mm sont utilisés pour transmettre des signaux vidéo haute définition.
Cela garantit que la qualité du signal n'est pas compromise de la caméra à l'appareil de lecture tout au long du processus.
